硬盘电源针脚断裂巧妙修复
来源:本站整理  作者:佚名  2011-08-22 08:40:30



    笔者使用了多年的80GB IDE硬盘在最近经常出现毛病,主要表现为:随机性出现磁头无法正常寻道,导致硬盘不断发出“咔咔咔”的声音,硬盘指示灯长亮,系统锁死。有时则是完全听不到硬盘读盘的声音,系统无法检测硬盘。而且这些问题通常出现在移动了机箱之后,但反复重启几次或者用手轻拍机箱几下,又有可能恢复正常。


    问题分析
    每次的问题都会造成死机,并带来文件损坏的灾难性后果。于是怀疑是硬盘的问题,用HD Tune Pro检测软件对该硬盘进行全面检查,未发现任何问题,又怀疑是电源功率不足所致,换了一个300W电源进行测试,电源并没有问题。难道是硬盘的硬盘电路板问题。


    带着疑惑,取下硬盘时仔细观察,在查看硬盘的D型4PIN电源接口时,发现四根针脚中的一根针脚比较松,再用万用表仔细检查,发现这根针脚竟然齐根断裂,困扰自己已久的问题原因终于找到了。


    笔者经常拆装电脑,在硬盘的频繁插拔后,这根针脚它始终处于接触不良状态,任何外力、甚至是硬盘自身的振动,都有可能造成影响,使硬盘得不到正常供电或者在正常供电的情况下突然掉电。而且这根断裂的针脚为12V电源正极,在硬盘电路中的作用是驱动主轴电机,这意味着硬盘盘片将无法转动或者随时都有可能在高速旋转的情况下突然停转,它所带来的灾难性后果可想而知。


    解决问题:找到了故障出处,接下来就是想法修复了。

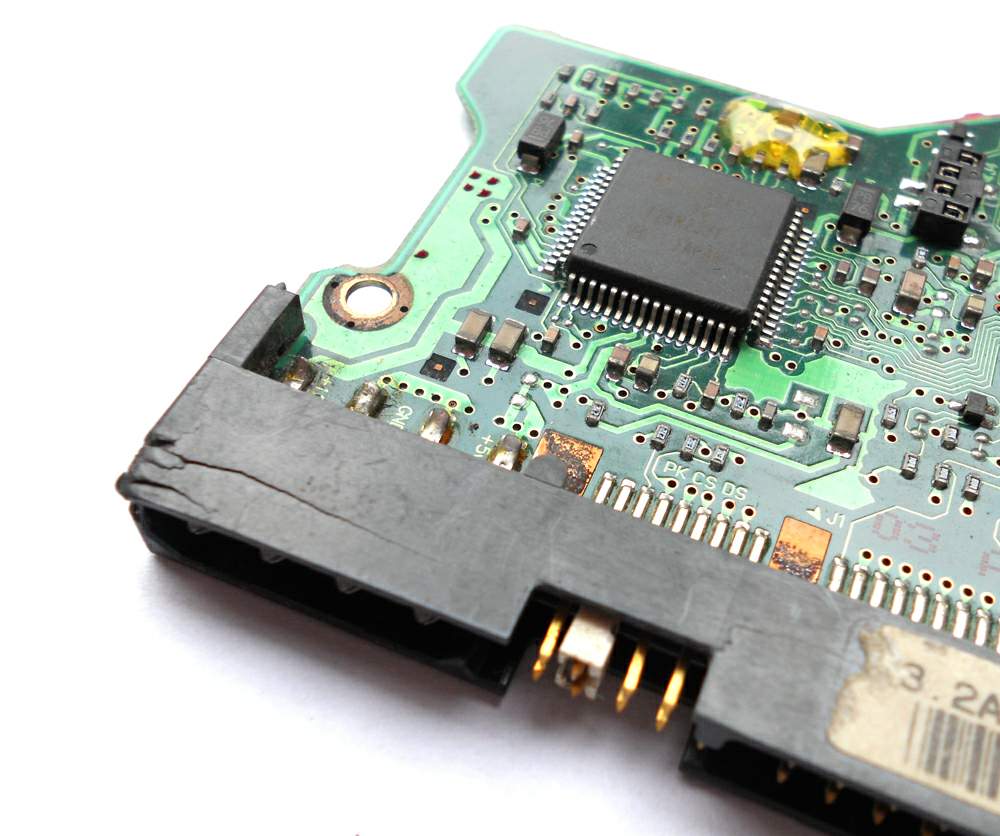

    第一步:用螺丝刀卸下固定硬盘电路板和盘体之间的螺丝,取下电路板(如图1)。因为针脚是齐根断裂的,不可能用烙铁补焊起来,最好的办法就是将硬盘的整个IDE电源接口换掉。由于硬盘的IDE电源和数据线接口是一体成型,因此只有将IDE电源接口部分隔离出来。

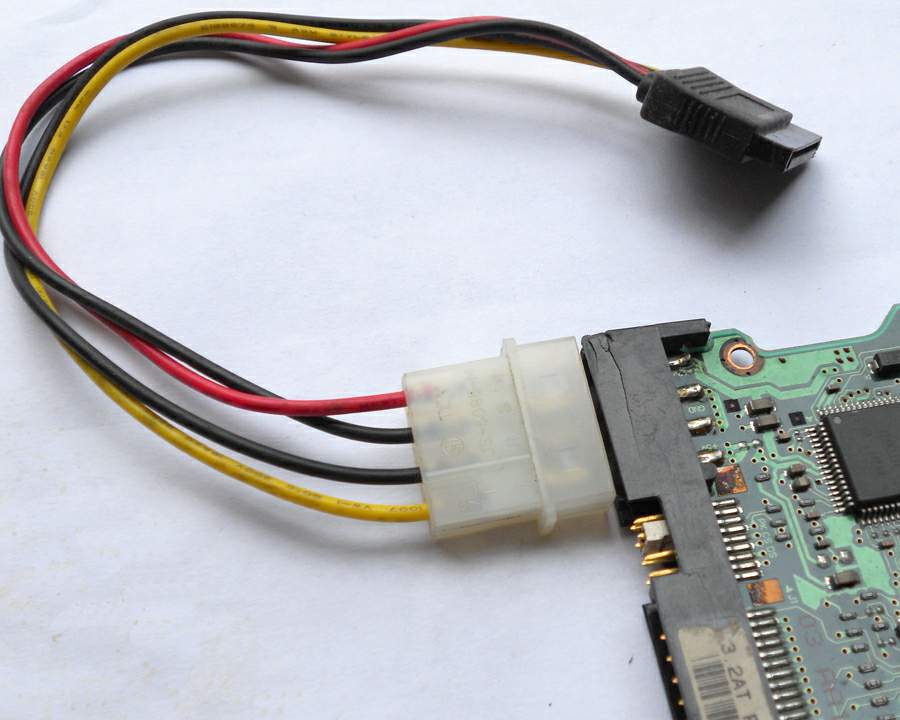

    第二步:找来一条IDE转SATA的电源转接线,将其IDE接口放在硬盘的IDE电源接口上,对比大小位置,并做上标记(如图2)。接着用锯子将硬盘的IDE电源接口锯断(如图3)。然后再用烙铁焊断4个触点(如图4),这样整个电源接口终于取下来了(如图5)。



[1] [2]  下一页
