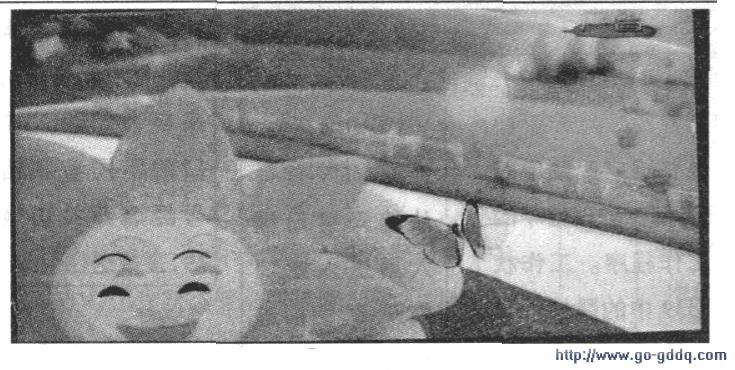

下图为TXAl-信号丢失的图像，其现象是：图像上出现一些不连续的块状干扰，接收宽屏图像时，没有图像部分f屏幕的上部和下部)出现红色长条雪花点。电路图上标注的TXAI-与电路图上标注的RX01-、RXEl-、LAIM等所表述的含义是一样的。如果所维修的液晶电视出现本图所描述的现象，则故障在上屏线或上屏信号形成电路或逻辑板上。

　　此时，若测量信号处理板上TXAI-的电压和逻辑板上对应点的电压正常（正常时，有信号输入时的电压高于无信号输入时的电压），则故障在逻辑板；若测得信号处理板上TAXl-电压低于参考电压（正常的参考电压是：有信号约1:28V，无信号约1.45V，空载时约2.14V）．则故障在{信号处理板；若拉动上屏线时，故障消失，则故障在上屏线。
