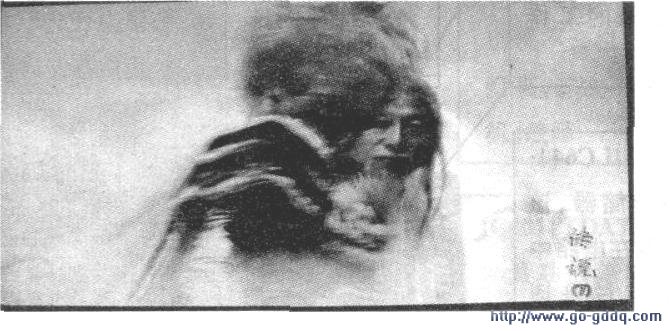

下图为TXAl+信号丢失的图像，其现象是：图像上出现一些不连续的块状干扰，接收宽屏图像时，没有图像部分{屏幕的上部和下部）出现红色长条雪花点。电路图上标注的TXAl+与电路图上标注的RXOI+、RXEl+、LAIP等所表述的含义是一样的。如果所维修的液晶电视出现本图所描述的现象，则故障在上屏线或上屏信号形成电路或逻辑板上。

　　此时，若测量信号处理板上TXAl+的电压和逻辑板上对应点的电压正常（正常时有信号输入时的电压低于无信号输入时的电压）．则故障在逻辑板：若测得信号处理板上TAXl+电压低于参考电压（正常的参考电压是：有信号约1.18V，无信号约I.OIV．空载时约0.72V）．则故障在信号处理板：若拉动上屏线时．故瞳消失．则故障在上屏线。
