接修一台健伍KA600AV功放，故障为开机即保护。
　　
　　 该功放由以下几部分组成：音源选择、声场处理、音调、前置放大，电压电流放大、保护电路等几部分组成。经查该机故障为声场处理集成块坏．CPU也不正常。若要完全恢复功能，只有更换CPU和声场处理IC．，因无法购到同型号器件，要救活该功放的唯一办法就是由AV功放改为双声道功放。

　　为了使改造顺利进行，先把以上几部分电路测绘出来。KA-600信号选择电路如下图所示．TC4069是六反相器。按LD、VCD、TAPE.TUNE键．TC4069输出信号给MC14052选择电路(9)、(10)，此信号电压有4种组合。(3)脚为R声道输出，(13)脚为L声道输出；该机信号选择电路的输出的信号，原电路为运算放大器放大后到声场处理电路，声场电路处理电路出来到音量电位器板，音量电位器板再到音调及MIC音量控制板．音调再到电压电流放大板。

　　音调板比较复杂，由MIC输入信号放大后加到音调运放lCJRC4558D。从音量调节到音调板R、L双声道信号经JRC4558D放大后再输入到音调电路。信号放大电路如下图所示。

　　为了切断音源与MIC联系，整个音频信号走向改变如下：

　　原：信号→MC14052→音量电位器→声场处理_+音调+MIC放大→电压电流放大。

　　改为：信号→MC14052→-音调板JRC4558D放大→音量电位器→电压电流放大。

　　改动的好处是甩掉了MIC及声场处理电路，使音频信号更干净。

　　具体连接方法如下：
　　
　　(1)从MC14052(3)、(13)脚用一根带屏蔽的2芯电线作信号连接线。芯线分别接MC14052的(3)、(13)脚，屏蔽接地。另一端接音量电位器输入。

　　(2)用带屏蔽的芯线一头接音量电位器，另一端接信号放大IC输入插座口L信号输入端。屏蔽线接地。

　　(3)用带屏蔽的两芯电缆一头接放大IC输出，另一端接电压电流放大板R、L输入插座。

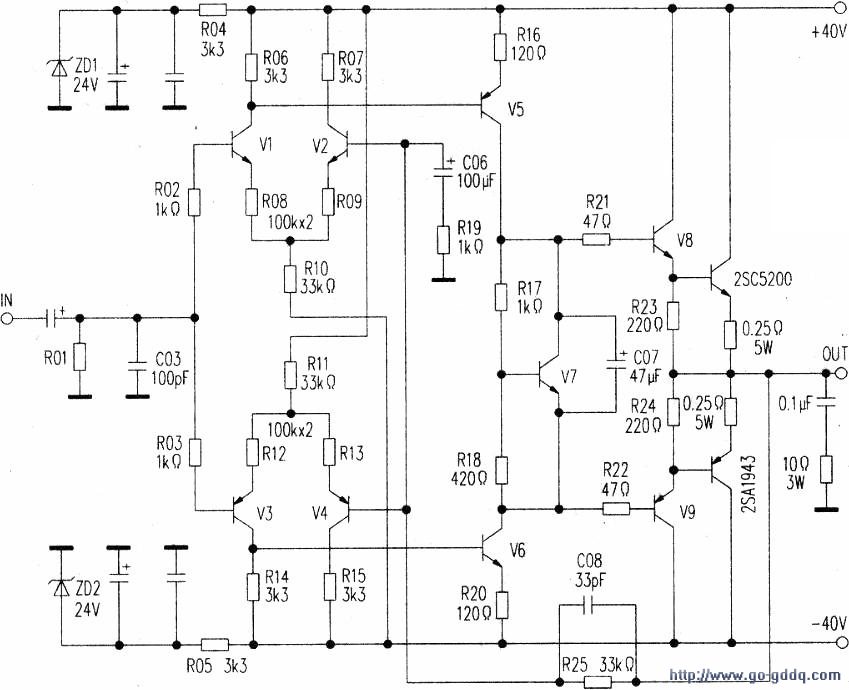

　　该机功放电路如下图所示，电路采用差分输入，双极性推动，二级达林顿电流放大。该功放末级管2SA1943、2SC5200的b—e结电压0.38V。所以，判定功放末级电路为乙类放大。乙类放大存在交越失真，最好摩机时改成甲乙类放大。

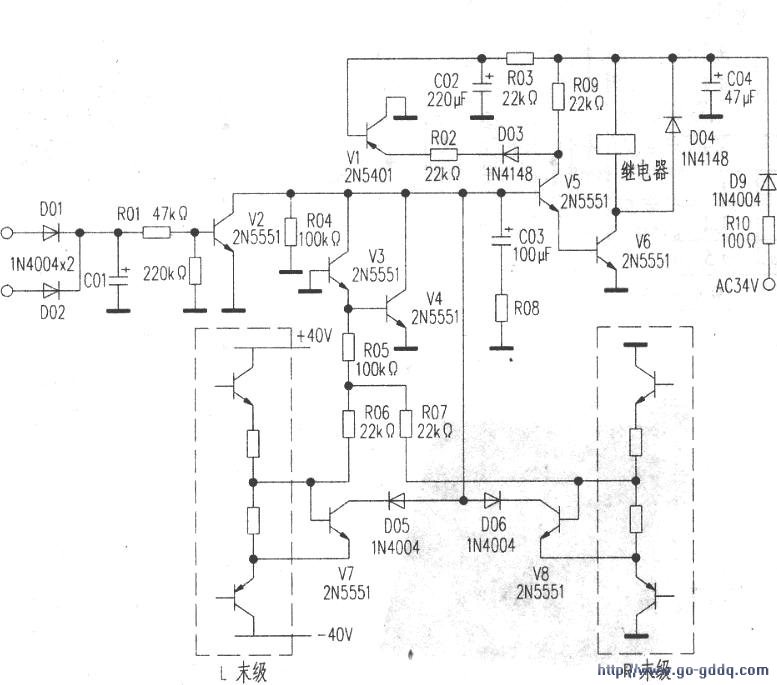

　　喇叭保护电路原理图见下图。工作原理有以下几种保护：信号过强保护、中点电压失调保护、末级管过流保护、开机延时保护。

　　信号过强保护原理：当输出信号峰值很大时，二极管DOI、D02将音频信号整流，C01滤波，直流电压会使三极管V2导通，使v5的b极电压为ov．继电器释放。这部分电路主要针对的是卡拉OK电路。当麦克风与喇叭组成正反馈自激时，可切除负载。

　　中点电压失调保护：中点电压超过±0.7V时．V4、V3导通，v5的b极电压为oV．继电器释放。

　　末级管过流保护：当末级管电流超过2.8A时，三极管V6、V7导通，二极管D05、D06导通，三极管v5截止，继电器释放．
