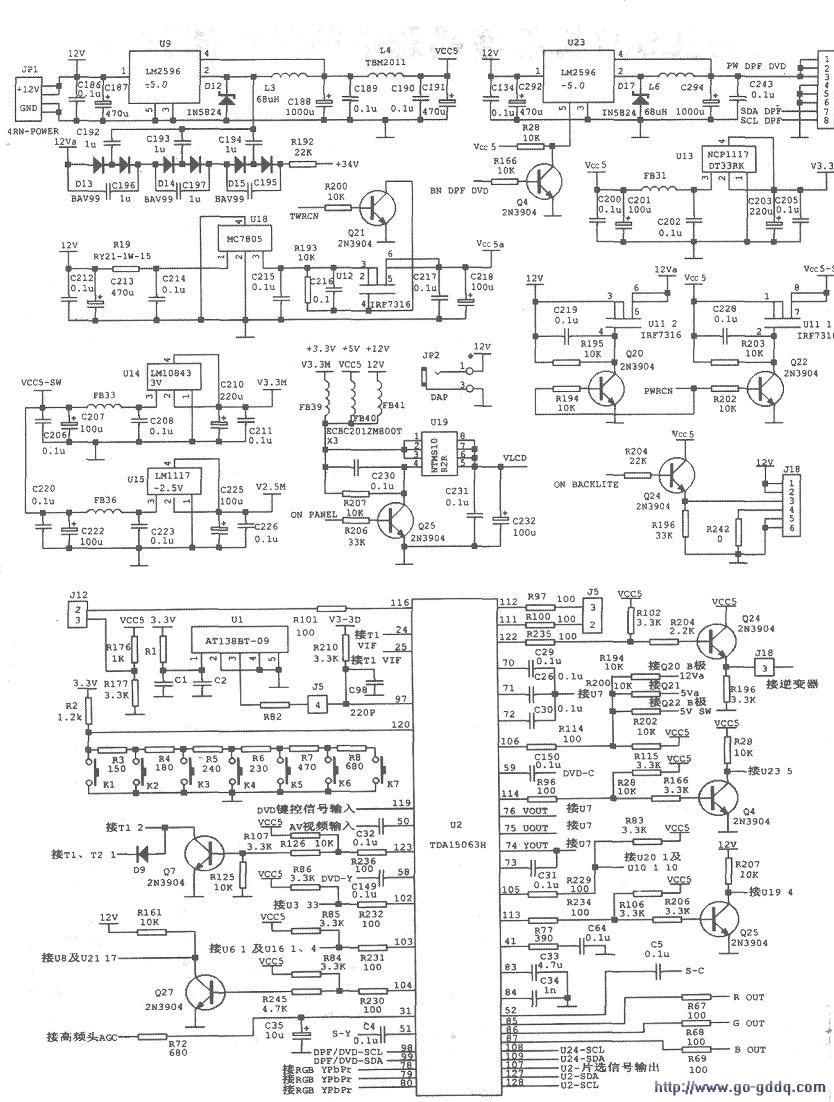

该电路故障通常会导致电视机出现不能开机、黑屏、亮度异常等现象。相关电路见上图、下图．首先，检查逆变器的+12V工作电压是否正常。若无+12V电压或电压有偏高、偏低、不稳定现象，则检查外置或内置开关电源是否存在不良，包括逆变器自身电路是否存在短路现象而导致开关电源工作异常等。若+12V电源正常，则检查逆变器的启动或停止控制电压是否正常。在检查过程中，先检测U2@脚输出的+3.3V高电平（在电视机开启状态下）或ov低电平（在电视机停止状态下）是否正常。若异常则检查U2各引脚的+5v、+3.3V、+1.8V供电是否正常，或检查U2自身及外围元件是否正常。后检查J18(3)脚输出的2.7V电压（在电视机开启状态下）是否正常。若异常则检查Q24、R235、R102、R204及+5v电源是否正常。通过检查逆变器的+12V工作电压及启动或停止控制电压正常，而检测高压输出接口无高压输出时，则确认逆变器电路存在不良。在检查逆变器故障时，先检查+12V电路中的滤波电容、电感是否存在开路、短路或性能不良等；后检查各插件、变压器、开关管是否存在开路、虚焊、匝间开路或短路、极间开路或短路及性能不良等；再检查振荡电路、控制电压电路及元件是否存在脱焊、虚焊或性能不良等。最后在屏幕背光灯亮度异常或调节亮度异常时，先分别检查逆变器各高压输出接口的交流电压是否正常，或检查逆变器输出电流的控制电压是否正常。若异常则检查逆变器自身电路或相关控制电路等。若遇到逆变器的关键元器件难以买到，可选用市场上销售的逆变器来代换，但必须符合三个条件：(1)电路板基本相似；(2)采用+12V电源供电；(3)输出的高压基本相同。另外，有些液晶彩电逆变器的输出电流由微处理器调整：有些则直接将控制电压端接地，使屏幕背光灯亮度最强。因此在更换逆变器时要正确处理。
