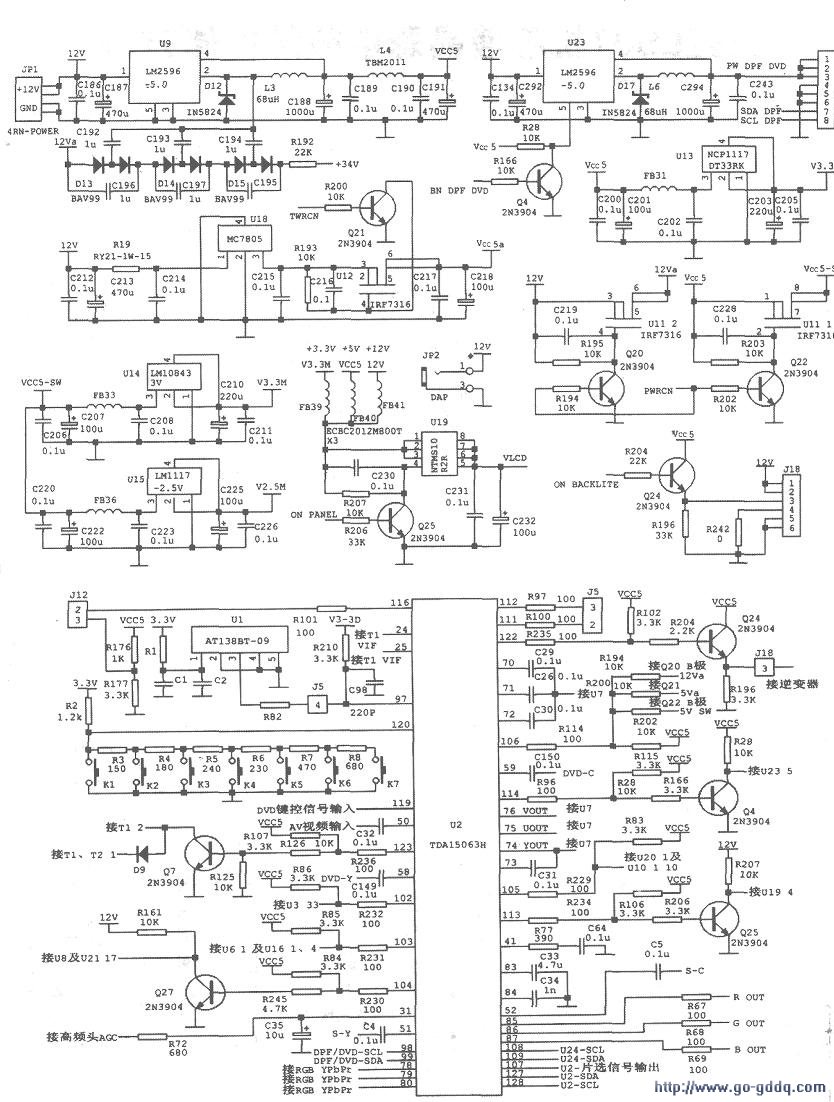

该电路故障通常会导致电视机出现三无、不能开机、开机异常、遥控或手控操作异常、黑屏、白屏、图像或伴音信号异常、制式切换异常、屏幕显示异常、DPC/DVD切换异常等现象，相关电路见下图。首先，分别检测U2相关引脚的+5v、+3.3V和+1.8V电压是否正常，如果某路电压异常，则检查相关电路及元件。如果正常，则检查主板与按键板及遥控板间的连接是否可靠。若异常，则作重新插接或处理，若正常，则按不同的故障现象来选择检查所涉及的相关部位和原因。如遇到“遥控操作失灵”故障时，先接通常的检修方法检查遥控器是否正常，后检测Ul(1)脚的+3.3V电压是否正常。如果正常，则检测U2(97)脚是否有（在按遥控器按键的情况下）一定幅度的摆动电压。若无，则说明Ul基本损坏，应选用同型号的予以更换。若有，则说明Ul基本正常，应检查U2相关电路及元件是否存在不良等。

　　如遇到“不能开机”故障时，先分别检测U2(106)、(14)脚是否输出2.8V和2.5V（开机时）高电平。如果有，则分别检查Ull—l、ull-2、U12-2．Q9输出端的12VaVCC5-SW、Vcc5a、V1.8V2电压是否正常。如果不正常，则遥-检查Q20、Q21、Q22、Q26、Ull、U12、Q9、R195、R203、R193、R243等是否存在开路、短路或性能不良等。如果无，则检查U2(97)脚的遥控接收信号和(120)脚的键盘输入信号是否正常，U2(108)、(109)脚的总线信号是否正常，包括检查U2自身是否损坏等。以此类推，只要检修思路清晰，检修方法得当，就会找到故障部位和原因。
