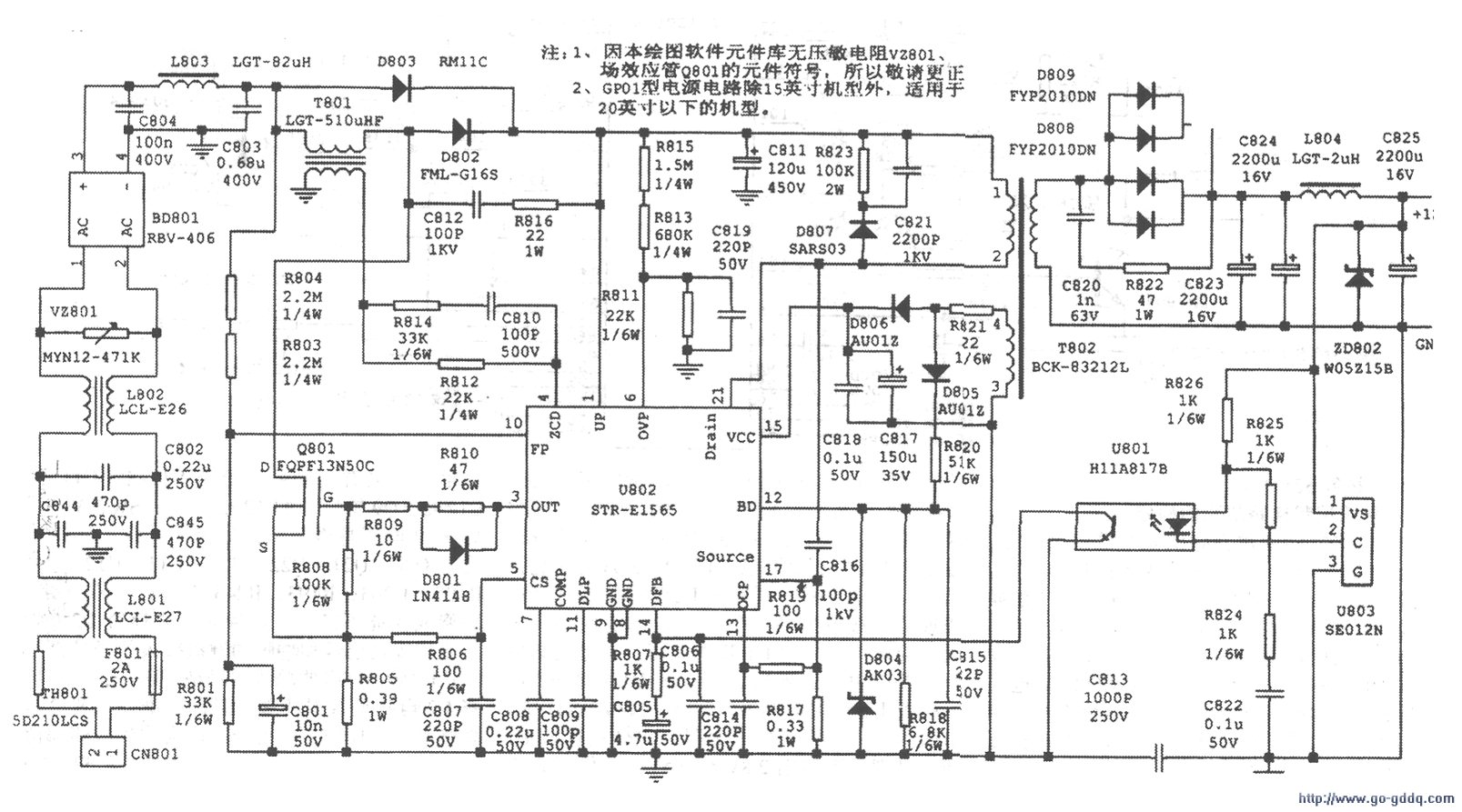

该电路故障通常会导致电视机出现三无、不能开机、开机异常、图像异常、伴音异常、屏幕显示异常等现象。相关电路见下图，首先，检测开关电源插件CN801(1)(2)间是否有AC220V电压。

　　若无，则检查用户电源、电视机的电源线及电源开关等。若正常，则测量C811两端是否有+300V（待机时）或+420V（开机时）电压。如果无，可从两个方面进行检查：(l)检查F801是否熔断或TH801是否烧损开路。如果F801烧黑或炸裂，说明电路中存在着严重的短路故障，应重点检查V2801、C844、C845、C802、BD801等元件。(2)检查负载电路是否正常。如果经检查电路元件正常而通电后继续熔断F801或烧损TH801，可采取逐一断开支路负载的方法来判断。如断开某支路负载后电路恢复正常，则说明该负载有问题。

　　通常以Q801、U802内部大功率开关管及T802次级电路元件等存在严重短路的情况较多，应按断开某支路负载后的实际情况来判断和确定、、其次，若测量C811两端+300V电压正常，可换挡测C825两端是否有+12V电压。如果无+12V电压或+12V电压存在过高、过低、不稳定等现象，一般可通过检测U802关键引脚待机时的电压是否正常来判断故障部位和原因。如经检测U802正常工作时的关键引脚电压分别是：(1)脚为+300V；(6)脚为3V;(7)脚为o.5v；(10)脚为2.3V；(11)脚为6V;(12)脚为0.8V；(14)脚为3.7V；(15)脚为22V；(20)脚为+300V。如果被浏电压异常，则先检查线路是否存在断线、脱焊或虚焊等。后对U802外围元件进行拉网式的排查，如检查R803、R804、R810、R813、R815、R805、R817、R821、R820等是否存在烧损、开路或变值；C811、C817、C808、C823、C824等是否存在炸裂、漏液、开路、短路、容量不足或性能不良：D805、D806、D804、D808、D809、ZD802、0801等是否存在开路、短路或性能不良；U801、U803等是否存在烧损。
