逆变焊机内一般都装有两个散热风扇，常因缺相烧毁。

　　缺相时，焊接电流略有降低，短时间内并不影响焊接作业，所以不易及时察觉，但风扇却烧坏了。

　　对此，除了勤检查外，可以给风扇加装一个简单的缺相保护电路。

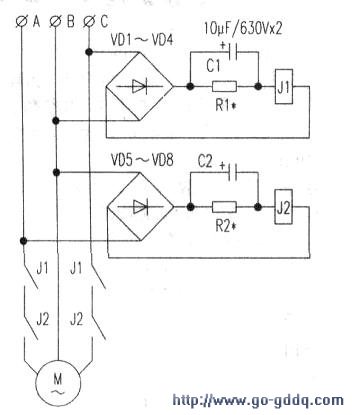

　　如图所示。J1、J2是两个380V的直流继电器，当A相缺失时．J2不吸合；当C相缺失时，J1不吸合；当B相缺失时，Jl和J2都不吸合，此时风扇都不能得电。为了防止开机时正常，使用时缺相．（缺相的那根线上有经电动机线圈降压后返回的另一相电压）而使Jl或J2不能释放（继电器的特性决定了其释放电压远远低于启动吸合电压）．所以在Jl和J2的线圈上串联了一个阻容回路。原理是：开机瞬间，电容可流过充电电流，Jl和J2能可靠吸合。随后，电容充满了电无充电电流，电阻上就产生了压降，Jl和J2就在较低的电压下维持吸合。缺相时，由于电动机返回的电压已低于继电器的维持吸合电压．Jl或J2释放，电扇得到保护。

　　图中，R1和R2的阻值据实际确定，以调整到正常状况下时继电器能够可靠吸合而稍有余量为准。

　　由于风扇电流很小，所以一般小型继电器的触点便能满足负荷要求。

　　焊机内空间较大，保护电路少量元件可任意安放于合适位置。
