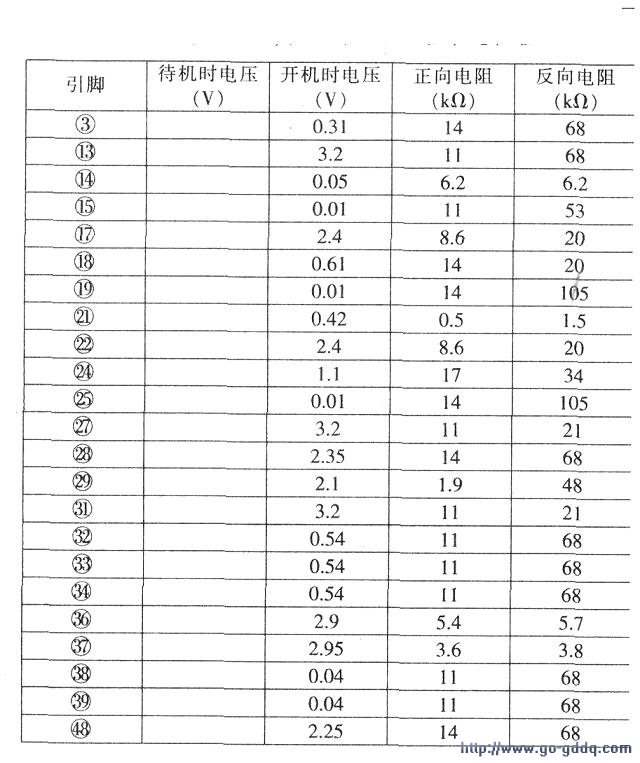

车载硬盘播放机USB控制电路故障通常会导致主机显示无硬盘、不能考贝节目、无图像无声音等现象。电路见下图所示。当USB控制电路出现故障时,首先检查硬盘插件JS2、USB接口1、USB接口2是否存在断线、脱落或接触不良等。其次检查硬盘排线插接是否到位或牢靠。若听不到硬盘正常工作的“嘘嘘”声,则说明硬盘没有工作或工作异常,应检查硬盘是否存在故障,或检查相关电路及元件是否正常。后检查主板晶体Y2(H12.OOOM)两脚是否有O.OIV和1.2V电压。下表为USB控制器U20(CL811S)电源引脚或关键引脚正常工作电压值,供参考。
