AV功率放大器通电后无反应的检修思路
来源:本站整理  作者:佚名  2012-03-09 09:41:25



  首先查电源电路,用万用表测量电源插头两端的直流电阻值(电源开关应接通),正常时应有数百欧姆的电阻值,若阻值偏小许多,说明电源变压器初级有局部短路;若阻值为∞,应检查保险管是否熔断,变压器初级是否开路?电源线是否断路?

  值得注意的是:有的机器在变压器初级回路中接入了温度保险装置(一般安装在电源变压器内部),维修中经常遇到该保险烧断造成整机不工作。

  若以上正常,则通电测量电源电路各输出电压正常与否。对于采用系统控制微处理器或逻辑控制电路的放大器,重点检查5V供电电压,若无5V电压,应检查稳压集成电路,进而检修整流、滤波电路有无故障。还要判断负载电路有无短路故障。若5V正常,再检查微处理器的时钟及复位信号是否正常?键控与显示驱动电路是否损坏?故障检修流程如下图所示。

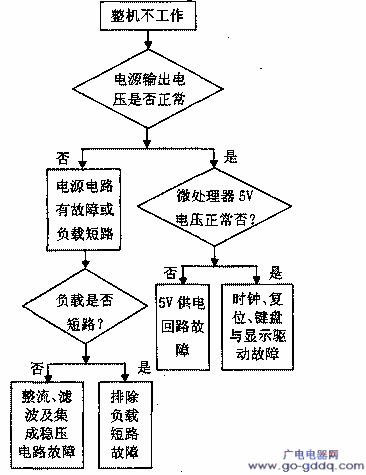

AV功率放大器通电后无反应检修流程
