一、液晶背光板维修概述

在液晶电视机中，背光灯驱动电路板(简称背光板)故障率相对较高，快速掌握各种屏的背光板原理及维修方法已显得非常重要。

背光板是液晶彩色电视机的重要部件之一，它连同逻辑电路板一起，构成了常规环境下可以维修的两大电路板（其他部件的维修，需要在净化车间———又叫无尘车间里进行)。实际维修中，背光板的故障率是比较高的，常见的故障有“黑屏”、闪烁、保护以及烧电源板保险等。

以下将介绍大屏幕液晶显示屏背光板的检修方法。

1. 背光板的检测方法

（1）外观检查法

“外观检查法”主要是要对如下几方面重点关注和检测：①检查背光板上是否有元器件或集成电路(IC)烧黑、炸裂；②检查驱动板上的贴片元器件是否掉落；③检查背光灯板上高压变压器(又称逆变变压器)的外观是否有损坏，高压变压器磁芯是否破碎，其引脚附近是否有打火现象；④检查背光板上相关的插座、变压器引脚是否有虚焊。

（2）电路检测法

“电路检测法”主要对如下几方面重点关注和检测：①检查背光板上的保险丝是否开路；②检查驱动板上相关 IC 的电源脚和地间是否击穿；③检查驱动板上变压器次级的阻值是否正常；④检查驱动板上的三极管是否漏电或不良。

“电路检测法”基本上是电阻检测，是在背光板不通电的情况下进行的检测。

对于驱动板上变压器次级绕组的阻值，在不知道正确值的情况下，有时可直接测原板上其他变压器初、次级脚间的电阻得到。因驱动板上有多个高压变压器，不可能全坏，用此方法可获得第一手维修资料。

（3）上电测试法

此法尤其适合不知道是否有故障的背光板的质量检测。

由于背光板装在整机上，工作状态受整机数字板控制，如果数字板存在异常，则会影响背光板的正常工作，因此，在上电检测中，有时还必须切断整机的数字板对背光板的控制。

实际维修中，可以从背光板和数字主板的连接插座中，断开背光灯开启和关闭的控制信号，从 5 V 电源串接一个电阻，直接送入 5 V 电压到背光板的背光灯开启和关闭控制端，为驱动板提供电源，如果该板是好的，则液晶显示屏的背光灯就能点亮。常见背光板上相关插座的引脚中，英文标识为 BLON 或 ON／OFF 的为背光灯开启控制引脚，标识为 E-PWM 的为背光灯亮度调节控制引脚。

2. 背光板常见故障检修流程

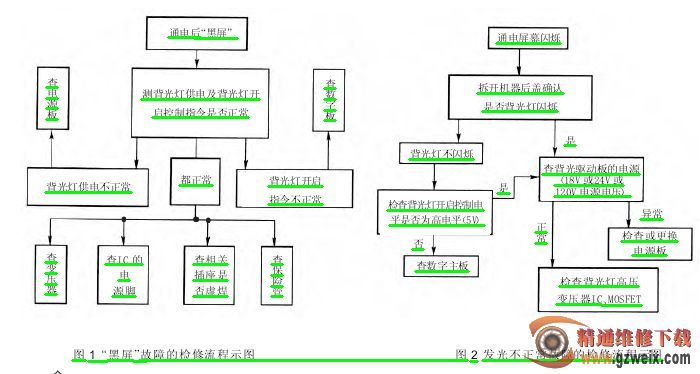

（1）“黑屏”故障的检修流程(见图1)。

（2）发光不正常故障的检修(如闪烁等)流程(见图2所示)。

二、奇美 68/ 178 cm（27／30 英寸）液晶显示屏背光板原理与维修

奇美 68 cm(27 英寸)和 178 cm（30 英寸）液晶显示屏背光板电路结构基本相同，它们分别驱动 14 支和 16 支 CCFL 灯管，其背光板输出插座分别有 7 个和8 个，对应的变压器分别是 7 个和 8 个，每个变压器驱动 2 支灯管。68 cm（27 英寸）和 178 cm（30 英寸）液晶显示屏背光板的输入插座完全一样，向背光板提供 24 V电源、背光灯控制电平和亮度调节 PWM 信号。

1. 背光板主要集成电路介绍

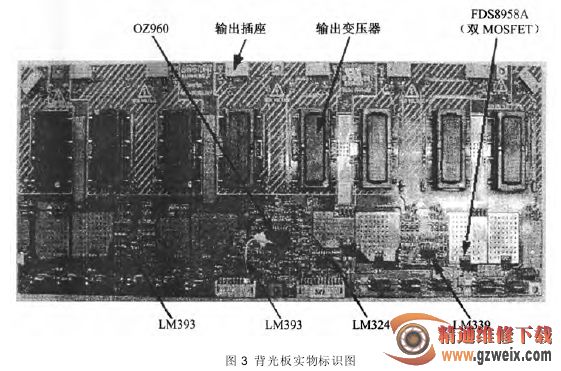

背光板实物标识图见图 3 所示。图中标示出了背光板的主要集成电路(IC)。

（1）OZ960( U15)背光控制

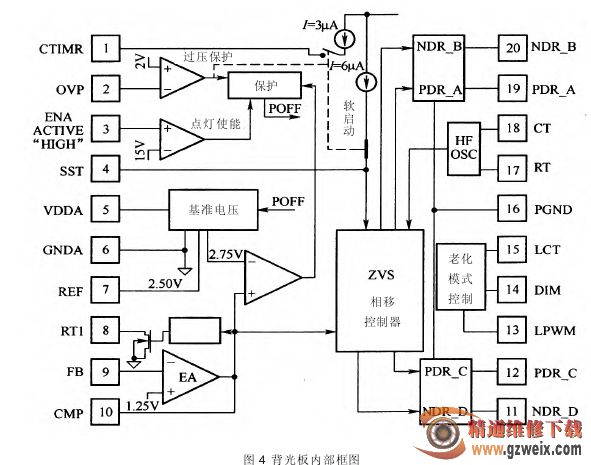

OZ960 是 O2Micro 公司研发的专用于背光控制的高效率 DC-AC 转换 IC，具有很宽的输入电压范围，其亮度控制可用一个模拟的电压或低频的脉冲宽度调制(PWM)信号控制。O2960 采用 20 个脚 SSOP 封装。
