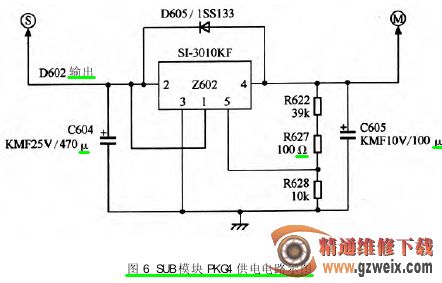

②开关变压器 T121 的⑦～⑩绕组感应的脉冲电压经 D602 整流、C604 滤波后，得到约 9.3 V 的直流电压 Vs(即 S 点电压)送到 Z602 的②脚，如图 6 所示。

由于 Z602 的①脚(Vc)与供电电压 Vs(9.3 V)端直接相连，Z602 内部的开关处于打开状态。Z602 的④脚有电压输出，输出电压经 C605 滤波后，形成电压 VM(即 M 点电压)，VM 电压经 R622、R627、R628 分压后，加到 Z602 的⑤脚（输出电压调整端），经内部的标准电压比较后，输出误差电压控制 Z602 内部三极管的导通时间，使输出电压稳定在 5 V。改变 R622、R627、R628 的阻值比例，就可以调整 Z602 的输出电压高低。

（5）待机 5 V-STDY电压输出电路

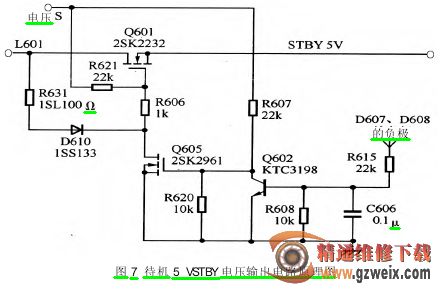

Z602 输出的稳定电压 VM 送入 SUB 模块 PKG4 的22脚，如图 7 所示。

PKG4 内部的 CPU 电路工作后，从28脚输出一个高电平的 STD ON/OFF 信号，经 D608、R615 隔离后，加到Q602(KTC3198)的 b 极，使 Q602 导通，Q605(2SK2961)的栅极变为低电平，Q605 截止。电压 Vs 经 R621 加到Q601(2SK2232)的栅极，Q601 饱和导通。Q601 的漏极电压为 D601 整流、C608 滤波得到的 5.3 V 电压，由于此时 Q601导通，Q601 的源极输出 STBY 5 V 电压，经插座 P801 的③脚送到主板上，为主板供电，CPU 得到工作电压后，按程序进入待机工作状态。但是，本机没有使用主电源的待机 5 VSB 功能，所以主电源输出 5 VSB 电压后，CPU 马上就输出开机信号，整机进入正常工作状态。

4. 维修举例

[ 例 1] 故障现象：长虹 PT4218 型彩电，指示灯亮，“二次”开机后，指示灯闪烁，能听见一声继电器吸合的声音，但无光，过一会儿回到待机状态。

分析与检修：指示灯亮，说明电视机的副电源工作正常，故障可能在主板或屏电路组件上。

为判断故障部位，先对等离子屏进行自检，还是保护不开机。检测 Y 驱动板和维持板上的熔丝，都完好，测 VS、VA、5 VCTRL 对地电阻，没有发现短路。通电检测电源板的各组输出电压，发现除 5 VB 电压外，待机电源产生的电压输出都正常，其他各组电压均未输出，测+5 V 电压已经从 PKG422脚送入内部的 CPU。检查 5 VB电压没有输出是由于 D607 正端（AC DET 检测信号）无4.6 V 的高电平，说明本故障是由 ACDET 检测的信号不正常造成的。

ACDET 检测原理如下：当主板通电后，5 VSB 形成电路开始工作，Z181 的③脚得到约 18.3 V 的供电电压，比较器工作。此时，18 V 电压经 R198 给 Z171 供电，Z171 输出的 2.5 V 基准电压经 R197加到 Z181 的⑤脚，作为比较器 A 的稳定端(正端)输入。同时，AC 220 V 电压经D197 整 流 ，C191、C192 滤 波 和 R190、R191、R192、R193、R194、R115、R195 分 压后，加到 Z181 的④脚（内部电压比较器A 的负端）。正常时，比较器 A 的输出端②脚为低电平，PCI91 内部的发光二极

管发光，PC191内部的光敏三极管等效电阻变低，PKG4的19脚得到 4.6 V 左右的 ACDET 信号。当输入的交流电压偏低时(④脚输入的电压比⑤脚的基准电压低)，比较器 A 翻转，②脚输出高电平，PCI91 内部的光电耦合器截止，PKG4 的19脚(ACDET)电压变为低电平，内部的 CPU 检测到这一信号，断开后续电路供电，整机保护，只有待机电源工作。

从以上分析可以看出，ACDET 检测电路与 Z181 的电压比较器 A 有关，即与 Z181 的②、④、⑤脚电压有关。检测⑤脚电压为 2.49 V，正常；检查④脚电压为0.7 V，不正常，说明 Z181 或④脚外接电路有故障。检测④脚外接 D197、C191、C192、R190、R191、R192、R193、R194、R115、R195，发现 C192 两端电阻不正常。拆下C191、C192 后，在路检测该位置的电阻，还是不正常。说明稳压二极管 D191(15 V)不良，取下 D191 后测量，发现该管反向漏电。用一新的 15 V 稳压二极管更换后，故障排除。
