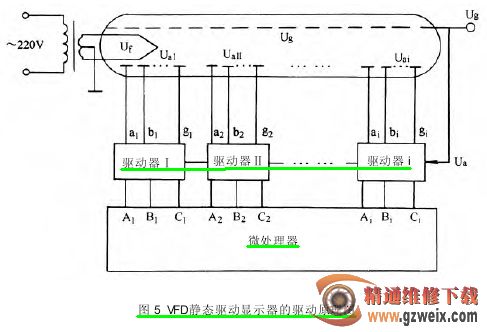

（6）图 5 是静态驱动显示器的驱动原理。

VFD（真空荧光屏）动态驱动显示器是利用其阳极截止特性和栅极截止特性进行工作的，其阳极、栅极均加脉冲电压(由显示驱动集成电路提供)。

为了保证荧光显示器显示准确无误，在不需要显示的区域上加一个低于灯丝电压的负截止电压 (通常是加在栅极上)，使这些段位完全不亮。

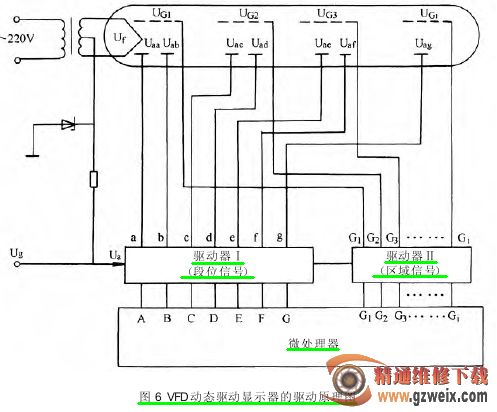

图 6 是 VFD 动态驱动显示器的驱动原理。

二、显示器件的选用与检测

1.显示器件的选用

( 1) LED数码显示器的选用

LED 数码显示器广泛应用于数字仪器仪表、计算机显示、电子钟表及各种大屏幕汉字、图形显示等领域。

选用 LED 数码显示器时，应根据具体要求来选择合适的型号规格。外形尺寸、发光颜色、发光亮度、额定功率、工作电流、工作电压及极性等均应符合应用电路的要求。

选用 LED 数码显示器的极性(共阳型或共阴型)应与其译码驱动电路相匹配。通常用 LED 数码显示器型号后面的末位数字或型号前面的两位字母来表示显示器的极性。不同厂家生产的 LED 数码显示器，极性的标注方法也不相同，这一点在选用时应特别注意。

（2）液晶显示器( LCD) 的选用

液晶显示器(LCD)本身不发光，只能靠反射和吸收外界光来显示信息。虽然显示环境存在一定的局限性，但在数字仪表、CD 机、电子钟表、电子计算器等电子产品中仍被广泛使用。

选用液晶显示器(LCD)时，应根据不同用途来选择液晶显示器的显示类型、数字位数及图像、字符的规格等，还应根据驱动电路的类型来选择显示器与驱动电路的连接方式(确定是用导电橡胶连接方式还是针插连接方式)。

（3）真空荧光显示器(VFD)的选用

真空荧光显示器(VFD)属于低压荧光发生器件，广泛应用于录像机、影碟机、功率放大器等影音器材中。选用真空荧光显示器(VFD)时，首先应根据应用要求选择其显示内容(是数字显示、字符显示还是模拟显示等)，然后再根据驱动电路的类型来选择荧光显示器是动态驱动型还是静态驱动型。

2. 显示器件的检测

( 1) LED数码显示器的检测

①判别 LED 数码显示器的极性对于标识不清的LED 数码显示器，可以通过用万用表 R×10 kΩ 档测量来确定其极性。

测量时，将黑表笔串接 1 节 1.5 V 干电池(电池的负极接万用表“-”端，正极接黑表笔)后，接数码显示器任一引脚不动，用红表笔依次触碰其余各引脚。若同一位数码管上的几个笔段均发光，则说明被测数码显示器为共阳极结构，且黑表笔接的是该数码管的公共阳极。

若测量时各位数码管均不亮，则应对调表笔，即将红表笔串接 1 节 1.5 V 干电池(电池的负极接红表笔，正极接万用表的“+”端)后，接数码显示器任一引脚不动，用黑表笔去依次触碰其余各引脚。

若测量时同一位数码管上各笔段均发光，则说明被测数码显示器为共阴极结构，且红表笔接的是该数码管的公共阴极。

②检测已知极性的 LED数码显示器对于已知极性的LED 数码显示器，用万用表R×l kΩ 档直接测量其内部各发光二极管的正向电阻值，即可判断其好坏。

共阴极 LED 数码显示器，可将万用表的红表笔与公共阴极相接不动，用黑表笔依次去触碰其他各引脚，触碰哪个管脚，相应的笔段应发光，同时万用表的指针也会大幅度向右摆动。

共阳极 LED 数码显示器，可将万用表的黑表笔与公共阳极相接不动，用红表笔依次去触碰其他各引脚，正常时相应的笔段应发光，万用表的指针也会大幅摆动。若测量数码显示器公共端与某引脚之间的正向电阻值为零或为无穷大(相应的字段不亮)，则说明该显示器内部有发光二极管击穿或开路损坏。
