一台长虹等离子彩色电视开机收看时,TV 模式下无图像。
此类故障检查范围为数字视频处理器 U1(VPC3230D)输入波形及输出信号、MST9885A/D 转换器、U3(PWl235)供电电压(1.8 V、2.5 V、3.3 V)、I2C总线电压、行 / 场同步信号。检修时,首先用示波器检测U1(VPC3230D)是否有数字信号输出,若没有,则检查 U1的 I2C 总线电压及其波形跳动是否正常。若正常,则检查MST9885 是否正常。若正常,则检测 U3(PWl235)及其外围电路是否有问题。实际检修中,因 U3(PWl235)不良而引起此类故障较常见。

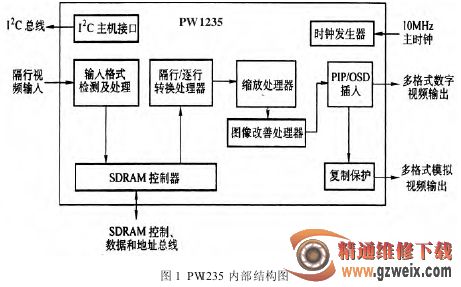

提示:PWl235 为 Pix-elworks 公司生产的精密显像视频显示处理器芯片,采用 256 个脚 PQFP 封装,2.5 V 和 3.3 V 供电电压,其内部结构如图 1 所示。
