假设在某瞬间，右电极为正，左电极为 负 ( 见 图3)，放电中正离子向左电极表面集中，负电子向右电极表面集中，形成了逐渐增加的 表 面 壁 电荷，由于同性相斥，异性相吸，壁电荷形成的电场正好与电极形成的电场反向。

随着壁电荷的积累，空间电场逐步降低。当剩余电场减弱到一定程度时，放电即熄灭，直流放电到此终止。但放电单元仍处于激活状态，因此此后如果左右电极的电压反向，这时电极形成的电场与壁电荷所形成的电场同向，即使施加电压不到点火电压，只要电极电压与壁电荷电压之和大于点火电压 Vf(见图 2)，气体放电就能再次激发，如此反复，交流表面放电就能持续维持。

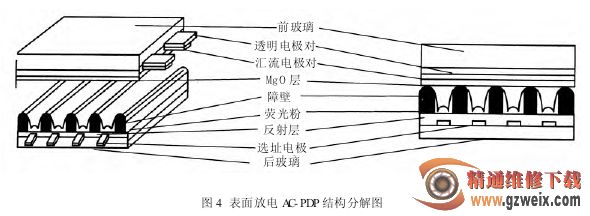

3. 表面放电型 AC—PDP 的结构图 4 是表面放电 AC-PDP 的结构分解图。它由上、下两个基板构成。上基板包括：前玻璃，起保护和透光作用；透明电极对，即前述的放电电极，其厚度很薄，透明度很高；汇流电极对，是覆盖在透明电极上的一条很窄的导电带，它弥补了透明电极电阻率大的缺点，又对透光率的影响很小；氧化镁层，起绝缘作用。下基板包括：障壁，起分隔放电区和防止串光的作用；荧光粉，RGB 三基色荧光粉依次相间，它能吸收紫外光而发出 R、G、B 三基色光；反射层，增加正面的光亮度；选址电极，选择发光单元的地址；后玻璃，起保护作用。

上、下两块基板压紧、密封，抽真空，填充惰性气体后，就可以构成一个十分复杂的辉光放电器件。

假若每帧图像由 n 行组成，每行有 m 个像素，则需要 n 对透明电极(含汇流电极)，它们水平方向平行均匀排列，其中 n 个透明电极等电位，因此把它们连结在一起，以一个端子引出，故称 X 维持电极；另外，n 个电极分别引出，称 Yi维持电极(i=1，2，3，…，n)，垂直平行排列的选址电极共有 m 组，每组含有 R、G、B 三基色，总共有 3 m 个选址电极，用 Aj,k(表示(j=1，2，3，…，m，K=R、C、B)，正交布置的维持电极和选址电极形成了 n×3 m 个小放电管阵，每个小放电管分别对应一个基色像元(R、G、B)，RGB 三个基色像元构成一个像素，而每个像素的亮度等级和色饱和度则由 n+3 m+1个端口信号来控制。

以 720×576 标准清晰度电视显示格式为例，其n=576，m=720，则需要 576+3×720+1=2737 个端口控制。

1920×1080 高清晰度电视显示格式需要 1080+3×1920+1=6841 个端口控制。

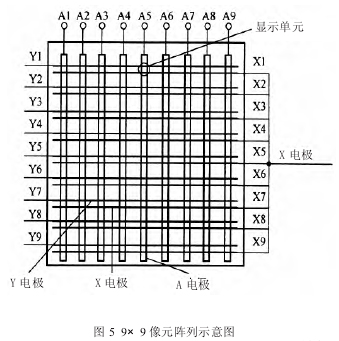

图 5 表示 9×9 个像元显示阵列图，它包括 9 个 X电极(X1～X9)和 9 个 Y 电极(Y1～Y9)，以及与之垂直的 9 个寻址电极(A1～A9)，组成三组像素，A1～A3 对应 RGB 三基色，组成一个像素单元，A4～A6 对应 RGB三基色，组成另一个像素单元，以此类推。
