东芝 S5E 机芯 I2C 总线彩电，I2C 总线系统主控电路微 处 理 器 是 M37222M6—C83， 存 储 器 型 号 为NM24C04EN；I2C 总线系统被控电路有：VCJ 小信号处理器 M52707SP—A，AV／TV 切换电路 TAl218N，H002 中频组件 MVCM41B 等。

适用机型有：东芝 1450XS、1450XSC、1450XSH、2050XH、2050XS、2150XH、2150XHC、2150XHE、2150XSC 等小屏幕系列彩电。

东芝 S5E 小屏幕机芯，开关电源采用以 STR—Z2152 厚膜电路为核心的半桥式、并联开关电源，稳压、待机控制采用光电耦合器，使电视机冷、热底板相互隔离，取消了待机电源。待机状态下，使行振荡级断电，而且开关电源各输出直流电压减半，但仍能为微处理器控制电路提供 +5 V 供电。稳压范围宽，交流电压输入范围为 110～240 V。

该机芯在开关电源的次级设置了过流和过压保护电路，当行输出发生过流或过压故障时，保护电路启动，通过待机控制电路，进入待机保护状态。

一、电源与保护电路工作原理

开关电源初级厚膜电路以新型半桥式厚膜电路

STR

—Z2152 为核心，与待机和稳压电路组合，构成了完整的并联型开关电源，在开关电源的次级设置了行输出过流保护和 +12 V 电压过压保护电路。

1. 开关电源原理

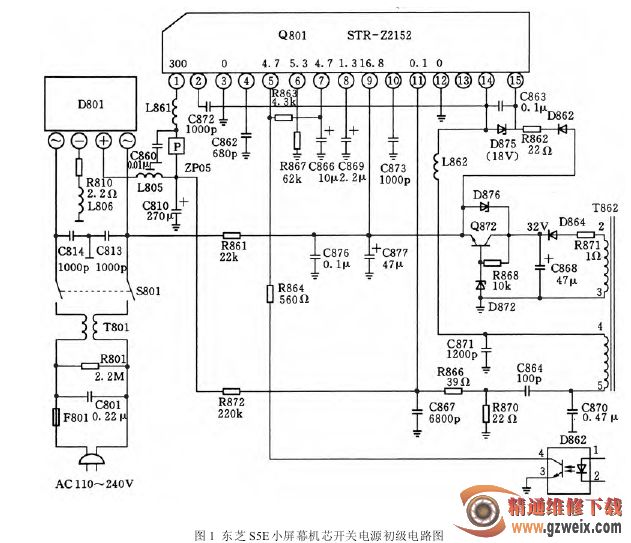

（l）电源启动过程该机芯开关电源初级电路如图 1 所示。STR—Z2152 内部电路方框图如图 2 所示。STR—Z2152 是超大屏幕彩电的大功率开关稳压电源集成电路。内含振荡器与振荡控制电路、基准电压发生电路、延迟控制电路、启动电路、逻辑电路，以及过流、过压与过热保护电路，还采用了一对场效应管与外接电路连接，构成半桥式电压变换以提高开关电源的效率。用该集成电路设计的开关稳压电源，具有输出功率大、性能稳定可靠、适应市电范围宽等特点。

当交流开关 S801 接通后，交流电网电压经 D801桥式整流，在滤波电容 C810 上产生约 300 V 的未稳直流电压。C801、T801 的作用是滤除电网电压中的高频干扰，R801 的作用是为 C801 提供关机时的放电回路，R810 是开机时浪涌电流的限制电阻，L805、L806 可延缓浪涌电流的冲击。C810 上的 300 V 电压将经过ZP05、L861 加到 STR—Z2152 的①脚。

STR-Z2152 的⑨脚是供电脚，刚开机时，交流电网电压经 R816 限流后，给 C877 充电，C877 上形成的 15.7 V直流电压加到 STR—Z2152 的⑨脚，从而使 STR—Z2152 被启动工作。当开关电源正常工作后，开关变压器 T862 的②～③端绕组上的感应电势，经 D864 整流、C868 滤波后，在 C868 上产生 32 V 直流电压，该电压再经 D872、Q872 稳压成 16.8 V 后加到 STR—Z2152 的⑨脚。

（2）STR—Z2152工作分析

STR

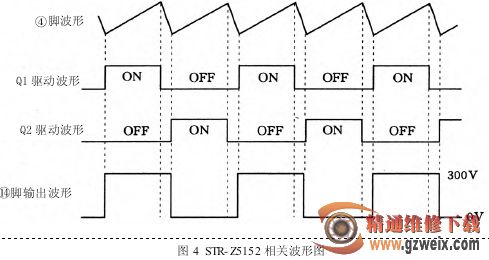

—Z2152 的④脚外接振荡定时电容 C862，⑥脚外接振荡 定 时 电 阻 R867。C862 上产生的是振荡 锯 齿 波 电 压 ，而C862 充电电流的大小就是由 R867 阻值的大小决定的。STR—Z2152 的 ⑤ 脚 为 稳压、待机控制脚，⑤脚电流的大小由光电耦合管 D862 的④脚控制，D862 从④脚流入的 电 流 越 大 ，则STR—Z2152 的 ⑤ 脚的电位越低，开关电源输出的直流电压也越低。STR—Z2152 的⑦脚外接软启动元件R863、C866。刚开机时，C866 上的压降为零，因此⑤脚电压经R863 给 C866 充电，充电使得⑤脚电位下降，这就是软启动。
