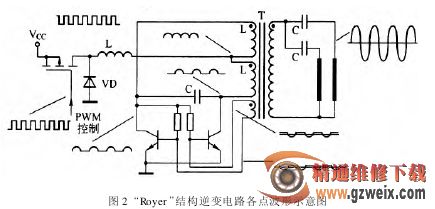

如果在保护电路未动作之前测得无放电火花产生，则应测量各级供电电压是否正常，背光灯启动信号电平是否正确，再用示波器测量末级驱动管或者控制集成块信号输出引脚是否有 50 kHz 以上波形 (具体频率因机型而异，通常幅值在 10VP-P～20 VP-P)。如果有波形，故障一般在升压变压器、“二次”侧高压输出电容或灯管。图 2 所示是“Royer”结构逆变电路各点波形示意图。



(2)假负载法

高压板电路有个特点，当灯管损坏或未连接时，高压板电路会保护，停工作，因此，在维修时应接上灯管，对于多灯管高压板，每个输出口都应接上灯管。这种维修方法虽然方便判断，但比较麻烦，主要因为灯管脆弱、长度较长，连接灯管维修时很不方便。可在高压板的高压输出端用一个 150 kΩ/10 W 的水泥电阻来代替灯管，这样就方便多了。不过，要注意高压正常时该假负载发热量较大，不要烫坏其他元器件，同时电源也可以采用通用维修电源。



2. 高压板电路维修技巧

(1)高压板电路类似于 CRT 彩电的行输出电路，它把输入的低压直流电压(一般为 12 V 或 24 V)转换成600～800 V 的高频高压电，供给背光灯使用。维修高压逆变电路的主要工具是示波器和万用表。因为高压逆变电路的工作频率高(40～80 kHz)，所以可采用示波器进行测量；万用表可用普通的高内阻机械指针式表(如常用的 MF47、500 型)或数字万用表。这里强调的是：万用表的内阻要高，尽量避免对被测电路的影响。另外，不要试图用万用表去测量高压输出端，因为高压输出端的电压是交流电，万用表测不准，并且容易对仪表造成伤害。
