共阴极 LED 数码显示器中各发光二极管的负极均连接在一起，作为公共阴极与电源负极相连。当笔段电极加驱动高电平时，相应的笔段会发光。

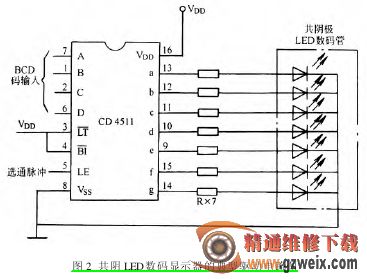

LED 数码显示器一般要通过集成电路驱动，才能正常显示。图 2 是共阴 LED 数码显示器的典型驱动电路。
(2)LED数码显示器的种类
①按发光颜色分类。
LED 数码显示器按发光颜色可分为红色、橙色、黄色和绿色等多种。发光颜色与发光二极管的半导体材料及其所掺杂质有关。
②按发光强度分类。
LED 数码显示器按发光强度可分为普通亮度 LED 数码显示器和高亮度 LED 数码显示器。
③按显示位数分类。
LED 数码显示器按显示位数可分为一位LED 数码显示器、双位 LED 数码显示器和多位LED 数码显示器。
