一、专用仪器检测法
电视机的有些故障(如无图像)产生的原因很多,而且范围很大,此时用万用表检修就不太方便了,这就需要用专门仪器配合检修。一般是用专门仪器将故障范围缩小,再用万用表等找出具体的故障元器件。
1. 用图像信号发生器检查故障

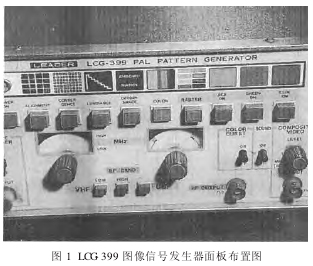

用图像信号发生器所产生的射频信号(RF)、中频信号、视频信号(VIDEO)以及第二伴音中频信号,分别检查高频调谐器、图像中频、视频放大、伴音等电路的工作情况,可以查出故障出在哪一级。图 1 所示为日本利达(Leader)公司生产的 LCG-399 图像信号发生器面板布置图。
LCG-399 图像信号发生器有射频输出信号(RF)和视频信号两种输出信号。射频输出信号(RF)由面板左下方射频输出端插孔(RF OUTPUT)引出,图像信号通过按相应的按键可选择方格、点格、阶梯、彩条、RGB 三基色等信号中的任一种。
此信号可加到电视机的高频调谐器输入端或高频调谐器混频级输入端,其频道数可通过面板中间的两个旋钮设定。在选择 VHF 频段时,先按下下方的“LOW”(低,1~5 频道)或“HIGH”(高,6~12 频道)按钮,再调左边的旋钮,以选出所需要的频道。
在选择 UHF 频段时,则先按下下方的“UHF”按钮,再调右边的旋钮,选出所需的频道。对于视频信号输出,画面内容也可选择上面的任意一种,再由右下方的视频输出端(VIDEO OUTPUT)引出。输出的视频信号一般加到电视机的预视放级或视放输出级,在屏幕上可看到所选择的图形。
在检查无图像故障时,可将视频信号、中频信号和射频信号分别加到视放级、中放级和高频调谐器的输入端或混频级,查出信号在哪一级中断,然后再用其他检修方法判断出损坏的元器件,进而排除故障。
