介绍变频器的系统控制功能(五)
来源:本站整理  作者:佚名  2012-09-09 10:38:28

b.只要偏差不消除(XT-XF≠0),积分就不停止,从而能有效地消除静差,如图 13(a)所示。


但积分时间(I)太长,又会发生当用气量急剧变化时,被控量(压力)难以迅速恢复的情况。



(2)微分控制

微分控制是根据偏差变化率 dε/dt 的大小,提前给出一个相应的调节动作,从而缩短了调节时间,克服了因积分时间太长而使恢复滞后的缺点,如图 13(b)所示。



三、PID的控制信号

1. 控制逻辑

(1)负反馈

如上述空气压缩机的恒压控制中,压力越高(反馈信号越大),要求电动机的转速越低。

这样的控制方式,称为负反馈,这种控

制逻辑,称为正逻辑,如图 14 中曲线①所示。



2. 正反馈

在空调机的温度控制中,温度越高(反馈信号越大),要求电动机转速也越高。这样的控制方式,称为正反馈,这种控制逻辑,称为负逻辑,如图 14 中曲线②所示。



用户应根据具体情况进行预置。

2. 信号的输入

(1)目标信号的表示法

①百分数表示法。



目标信号的大小由传感器(SP)量程的百分数表示。



例如:要求储气罐内的空气压力保持为 0.6 MPa 。



如 SP 的量程为0~1 MPa,则目标值为 60%,如图 15(a)所示。



如 SP 的量程为 0~5 MPa,则目标值为 12%,如图15(b)所示。



②物理量表示法。

根据传感器(SP)的量程,计算出的与目标值对应的电压或电流信号值。



例如:SP 的输出信号范围为 4~20 mA:

如 SP 的量程为 0~1MPa,则目标值为



XT=4+(20-4)×0.6=13.6 mA

如 SP 的量程为 0~5 MPa,则目标值为:

XT=[4+(20-4)×0.12]mA=5.92 mA

(2)目标信号的输入

主要有两种输入方法:

①键盘输入法。

由键盘直接输入与目标值对应的百分数。

②外接输入法。

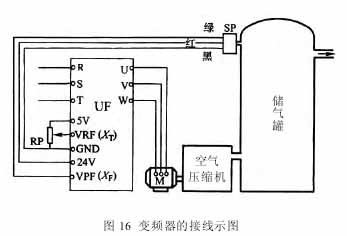

如图 16 所示。当变频器预置为“PID 功能有效”时,其频率给定输入端就自动变成了目标信号输入端,可以直接输入与目标信号对应的模拟量信号。例如:通过调节电位器来进行调节(见图 16),但这时,显示屏上显示的仍是百分数。具体从哪个端子输入,可通过功能预置来确定。

( 3) 反馈信号的输入

传感器 SP 的输出信号就是反馈信号,变频器专门设置了反馈信号输入端,如图 16 中的 VPF 端。反馈输入端也可通过功能预置来确定。
