2. 各档的工作频率

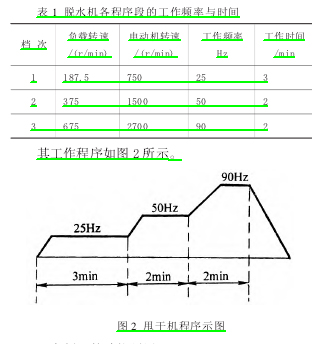

为简便起见，计算中不考虑转差率的问题，计算结果如表 1 所示。
其工作程序如图 2 所示。
3. 变频器的功能预置
今采用 TD3000 系列变频器，进行功能设置如下：
(1)基本设定
F8.00———预置为“1”，即单循环运行；
F8.01-- 预置为“1”，即以分为计时单位。
(2)第一程序段
因为在开始甩干前，被甩干物已被水浸透，负荷很重，故起动过程应尽量缓慢。
F8.02———预置为“000”，即正转，以第一档加减速时间升速；
F0.10———预置为“40”，即从静止状态加速到基本频率(50 Hz)所需时间为 40 s，实际只加速到 25 Hz，
故第一程序段的加速时间为 20 s；
F2.24———预置为“25”，即第一程序段的运行频率为 25 Hz；
F8.03———预置为“3”，即第一程序段的运行时间为 3 min。
(3)第二程序段
部分水分已被甩掉，负荷已经减轻。
F8.04———预置为“000”，即正转，仍以第一档加减速时间升速；
F2.25———预置为“50”，即第二程序段的运行频率为 50 Hz；
F8.05———预置为“2”，即第二程序段的运行时间为 2 min。
(4)第三程序段大部分水分已被甩掉，负荷已经大为减轻，进入高速甩干阶段。
F8.06———预置为“001”，即正转，以第二档加、减速时间升速；
F2.18———预置为“60”，即加速时间延长为 60 s，因为这时转速较高，加速太快，容易引起机器的振动；
F2.26———预置为“90”，即第三程序段的运行频率为 90 Hz；
F8.07———预置为“2”，即第三程序段的运行时间为 2 min。
(5)停机段
这时，衣物已经基本甩干，故减速过程可适当加快。
F8.08———预置为“002”，即正转，以第三档加减速时间降速；
F2.21———预置为“30”，即减速时间预置为 30 s。
F2.27———预置为“0”，即一直减速至 0 Hz。
