（2）单股导线压接圈的弯法

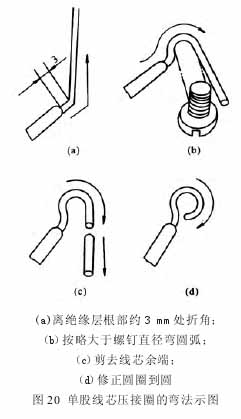

单股导线弯制压接圈的工艺步骤和操作方法如图20 所示。
（3）7股导线压接圈的弯法
①对于横截面不超过lO mm2的 7 股及以下多股芯线，应按图 21所示弯制压接圈。
a.把绝缘层 根 部 1／2长度处的芯线重新绞紧，越紧越好，如图21(a)所示。
b.绞紧部分的芯线，在绝缘层根部芯线 向 左 处 折角，然后弯成圆弧，如图 21(b)所示。
c.当圆弧弯得将成圆圈时，应将余下的芯线向右外折，然后使其成圆，捏平余下线端，使两股芯线平行如图 21(c)所示。
d.把散开的芯线按 2、2、3 根分成三组，将第一组两根芯线扳起，垂直于芯线(要留出垫圈边宽)，如图21(d)所示。
e. 按 7 股芯线直线对接的自缠法加工，如图 21(c)所示。图 21(f)是缠成后的 7 股芯线压接圈。
②对于横截面超过 lO mm2的 7 股以上软导线端头，应安装接线耳。
4. 线头与具有瓦形垫圈的螺钉端子的连接这种接线端子压紧方法与 7 股导线压接圈的弯法类似，只是垫圈采用瓦形(或叫桥形)构造。为了防止线头脱落，在连接时应将线芯作如图22(a)所示的方法进行工艺处理。如果需把两个线头接入同一个接线端子时，应按图 22(b)所示的方法进行连接。
