IC4001保护未启动。当MAIN 5V因为负载短路而电压严重降低时，D3205的正极电压降低。D3205的负极电压也很低→D3204负极电压很低→D3204导通→D3204的正极电压很低→Q3204的b极电压很低→Q3204导通→Q3205导通→c极为低电平→加到IC4001 160脚为低电平→IC4001进入保护关机程序→101脚输出低电平→Q822截止→Q820截止→电源继电器断开升关机保护。因为待机电源并不受电源继电器控制，因此，待机电源仍然正常工作，面板上的红灯亮。

    由上述分析看出：只要图3中MAIN 5V、SOUND 21V、MAIN 8V、PANEL 5V任一路出现短路，导致电压下降周绘引起Q3204导通，引发保护关机。
    当LCD屏的高压灯板发生保护时，产生INVSOS保护电压，加到IC4004的⑥脚，从11脚输出关断屏12V供电的指令，经Q3203、Q902加到IC902的⑤脚，关断屏12V输出。

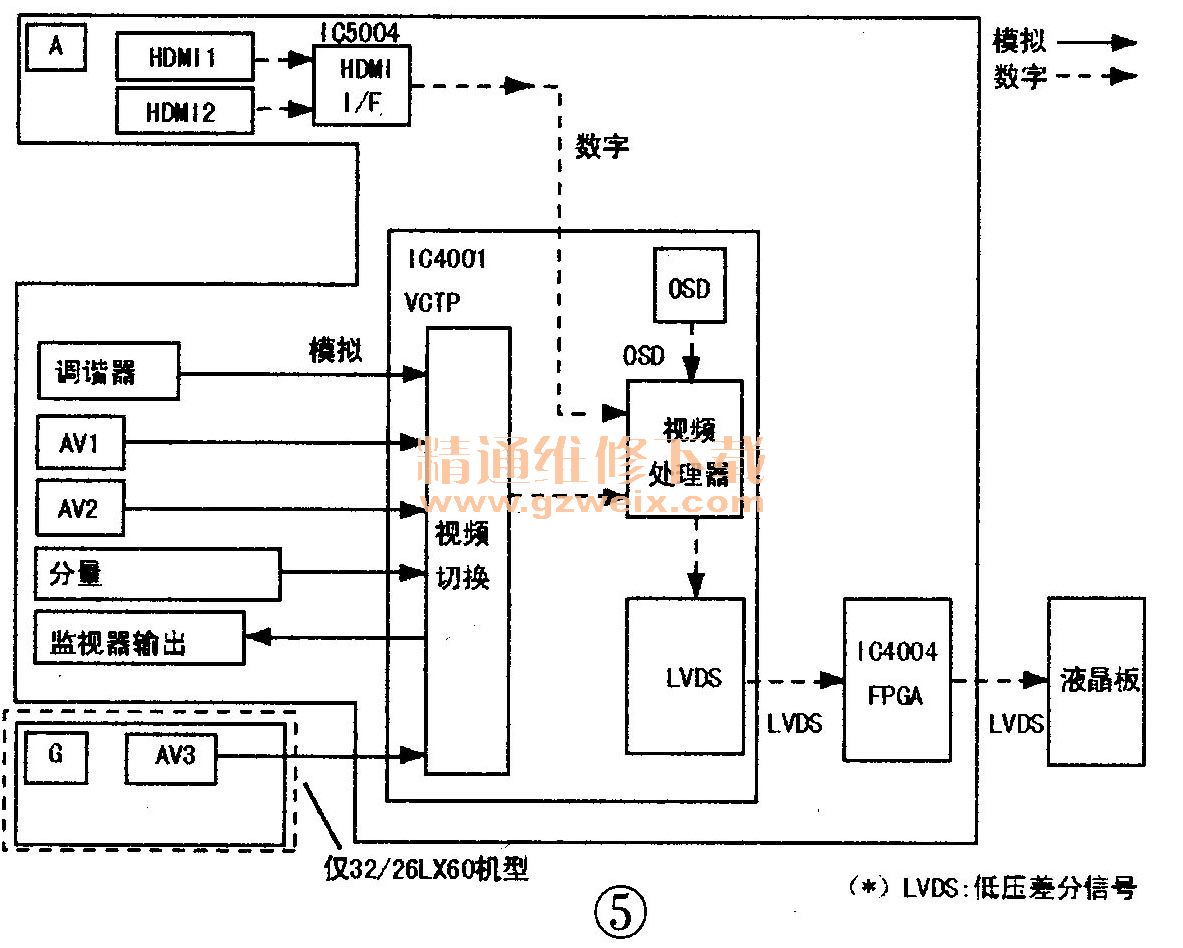

    图5为视频信号流程。复合视频（模拟）信号加到IC4001输入端，来自HDMI的高清数字视频，也加到IC4001，二者在IC4001内部进行自动选择后，变换成LVDS信号，经屏驱动IC4004加到LCD屏幕。

    2.灯闪烁与故障关系分析
    在松下液晶电视中，当保护检测电路检测到某一路电压异常时，会把检测电压加到CPU （IC4001） ,IC4001接到信号后就会发出关机指令，断开电源继电器，同时驱动面板指示灯用红灯闪烁的方式，通知用户电视机的故障部位。
    （1）LED指示灯闪烁2次的原因

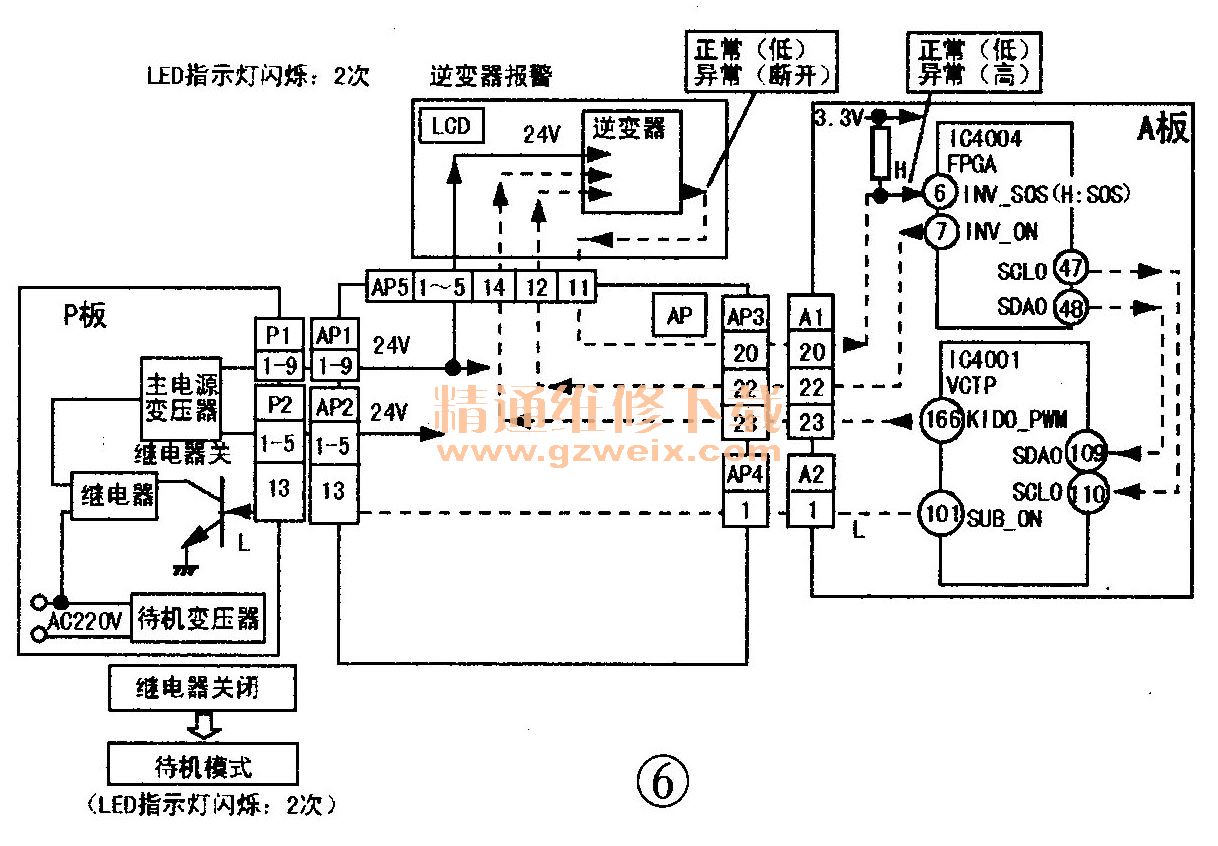

    当LCD屏的背光灯驱动电路发生故障时，灯管高压板（高压逆变器）会从AP5的11脚发出高电平，加到主板屏驱动IC4004的⑥脚，通过I2C总线（IC4004的47、48脚）发出逆变故障信息，加到微处理器IC4001的109、110脚，然后从IC4001的101脚输出低电平的关机指令，关断电源继电器。同时，让面板上指示灯以红灯闪2次的方式，通知用户电视机的逆变电路出现了故障。相关电路见图6。

    （2）LED指示灯闪烁6次的原因

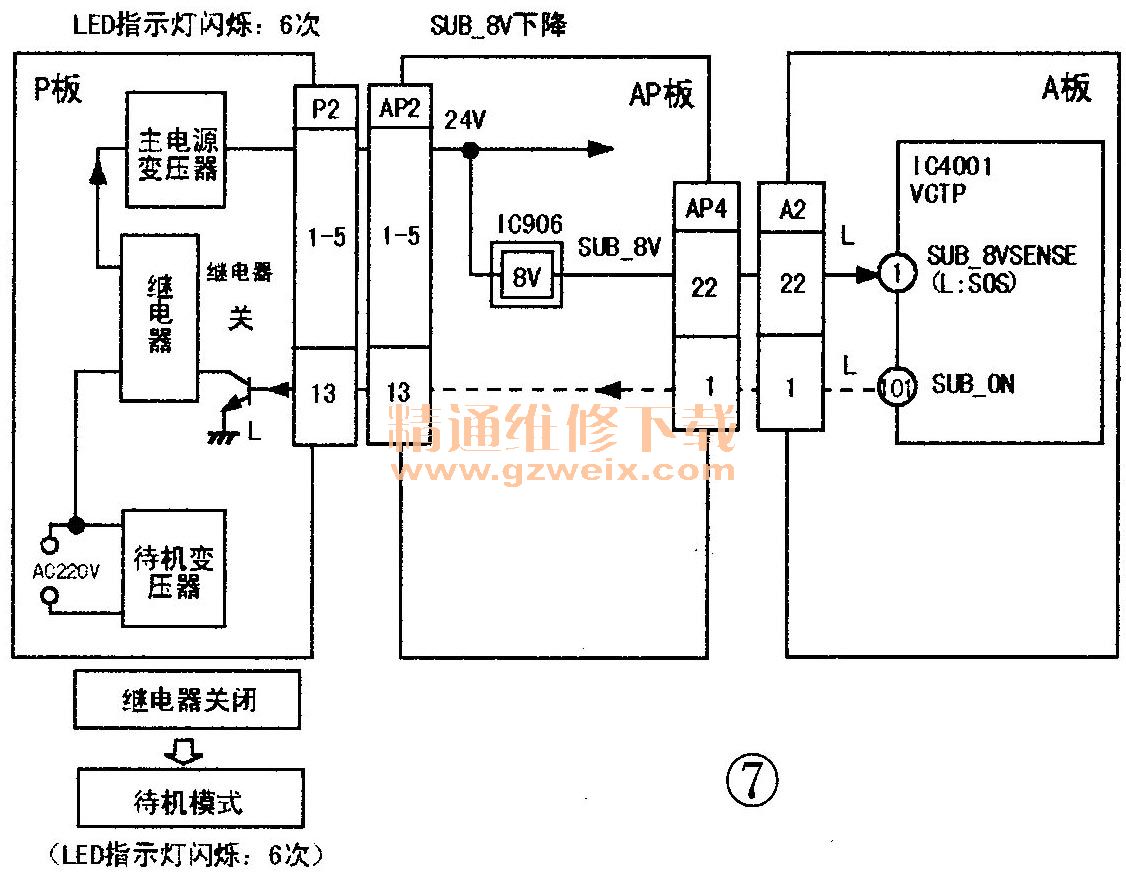

    当IC906输出的SUB-8V电源电压降低时，会被IC4001的①脚检测到，IC4001会从101脚输出低电平，关断电源继电器，让电视机转入待机模式。向时，IC4001会让指示灯红灯闪6次，通知用户SUB-8V电源有故障。相关电路见图7。

    （3）LEDW LED指示灯闪烁7次的原因
    红灯闪7次，对应的故障位较多：当伴音SOUND-18V、屏PANAEL－5V、MAIN5V、MAIN8V这4路电源电压有任一路下降时，都会引起Q3204\Q3205导通，IC4001的160脚变为低电平，并从IC4001的101脚输出低电平，关机保护进入剖}状态，同时会引起红灯闪7下。

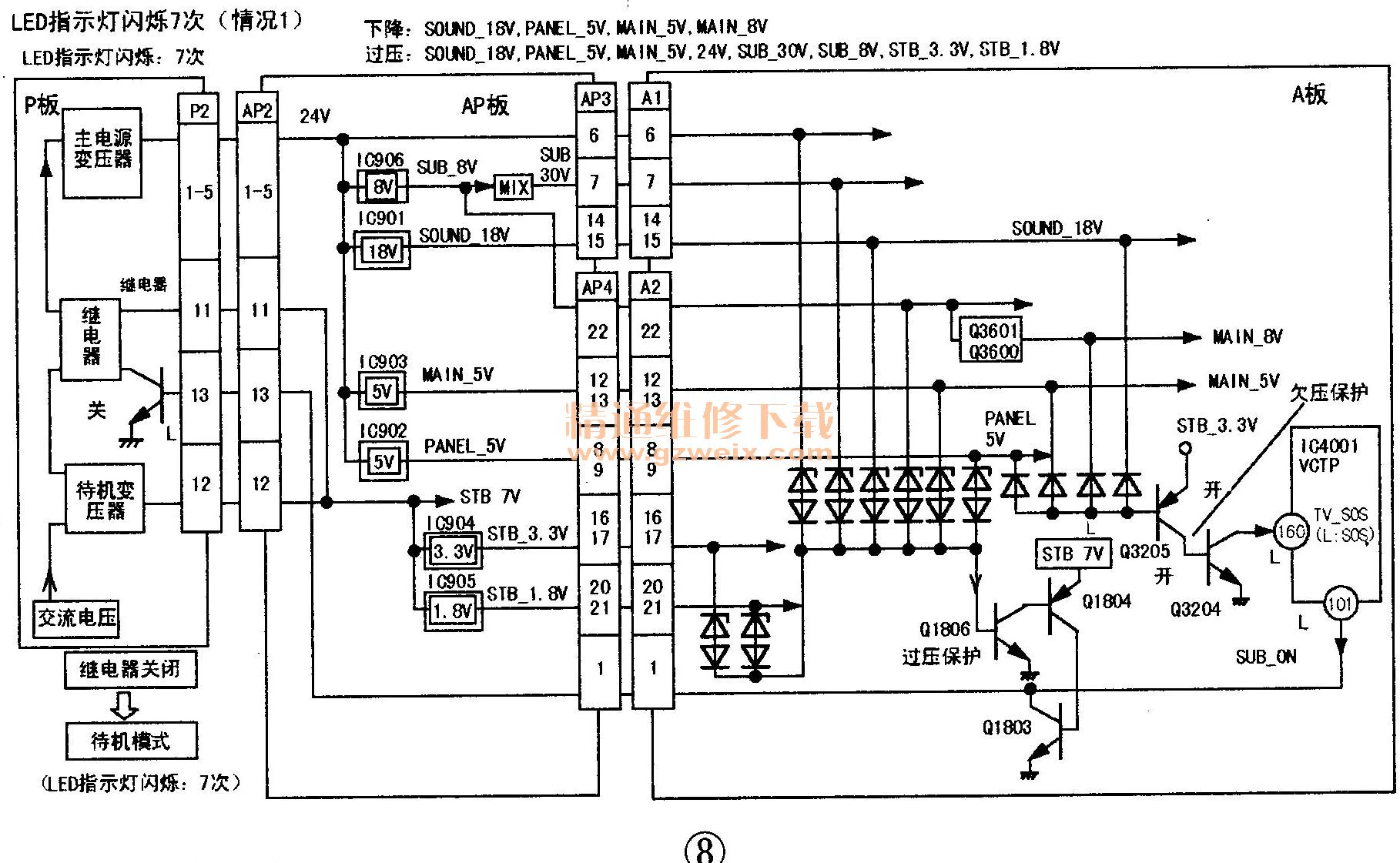

      SOUND-18V、PANEL-5V、MAIN5V、24V、SUB30V、SUB8V、STB3.3V、STBI.8V这7路电压有任一过压时，会引起Q1806、 Q1804、 Q1803导通，把IC4001的101脚拉到低电平，如图8所示，关断电源继电器，进入保护待机状态，同时会引起红灯闪7下。

    电源继电器不良、电源板内的主开关电源不良、24V电源电压异常时，会引起面板上的红灯闪7下。
    （4 ）LED指示灯闪烁8次的原因

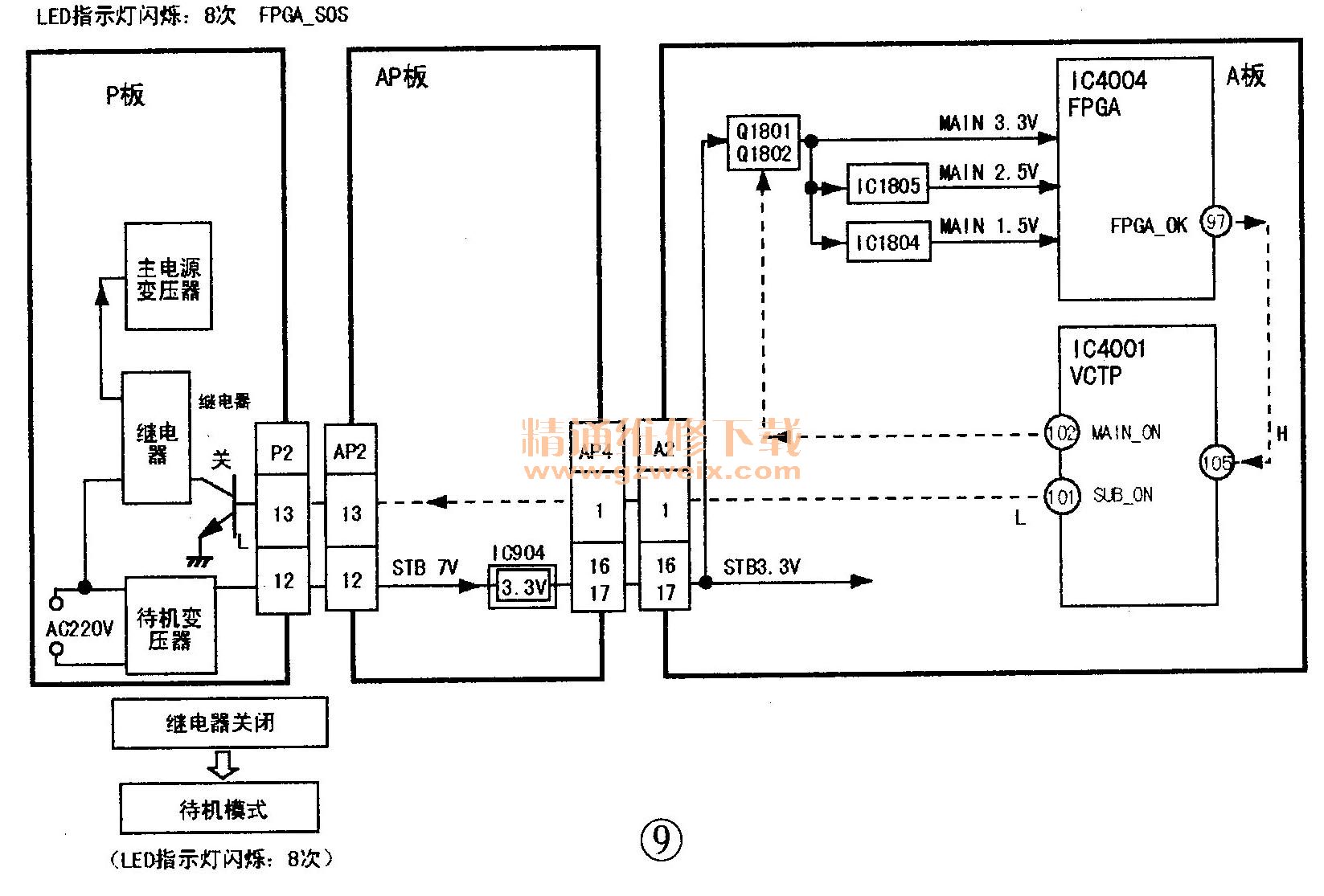

    IC4004是屏驱动IC，当IC4004的供电、时钟或内部电路不正常时，都会从97脚输出高电平，加到IC4001的105脚，IC4001据此判断IC4004不正常，从101脚输出L电平，如图9所示，关断电源继电器，使电源转入待机模式，同时让指示灯闪8次。
