松下液晶彩电自动关机和不开机故障处理
来源:本站整理  作者:佚名  2014-01-15 09:33:53

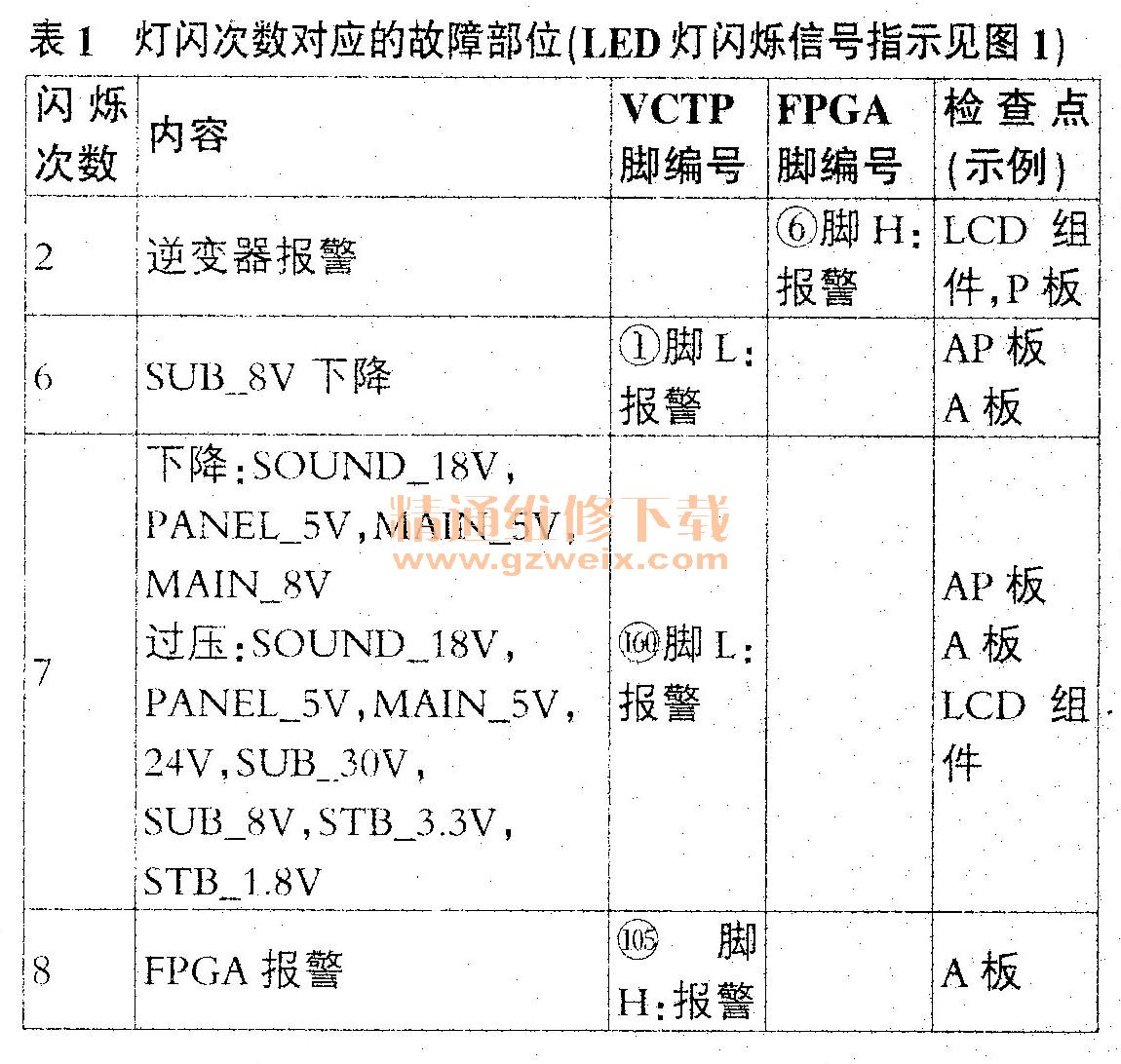

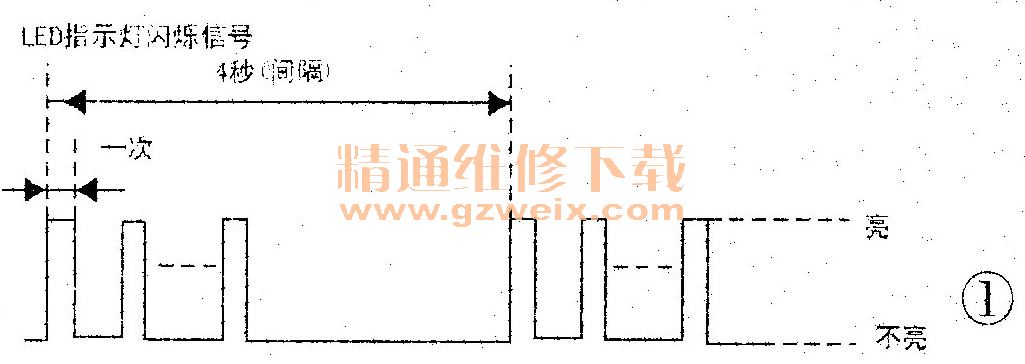

    松下电视自动关机的常见原因:针对自动关机,要注意通过查看自动关机后面板上电源指示灯的情况来分析故障原因和部位。指示灯常见的情况是:(1)灯灭、红灯常亮、红灯闪烁。自动关机后如果面板上指示灯熄灭,则故障原因一般是电源板内的副电源工作不正常、电源板待机电压输出不正常,或是主板内的CPU没有供电、CPU不工作;(2)自动关机后如果面板指示灯红灯常亮,说明电视机自动进入了待机状态,原因多为电源开关不良、电源板内存在虚焊、整机的接插件接触不良、电源板内副电源不良;(习自动关机后如果面板指示灯红灯有规律闪烁,说明CPU检测到了机内工作异常,发生了故障,CPU控制全机进入保护关机状态。根据红灯闪烁的次数,对照维修手册中的灯闪故障表,就可以知道故障发生的部位(见表1)。

    松下电视不开机故障,既可能是电源问题,也可能是控制系统电路问题,如保护电路异常状态。当检测到异常电压时保护电路运行,并将电视机工作状态切换为待机模式,以防过压或短路。

    1.信号流程框图

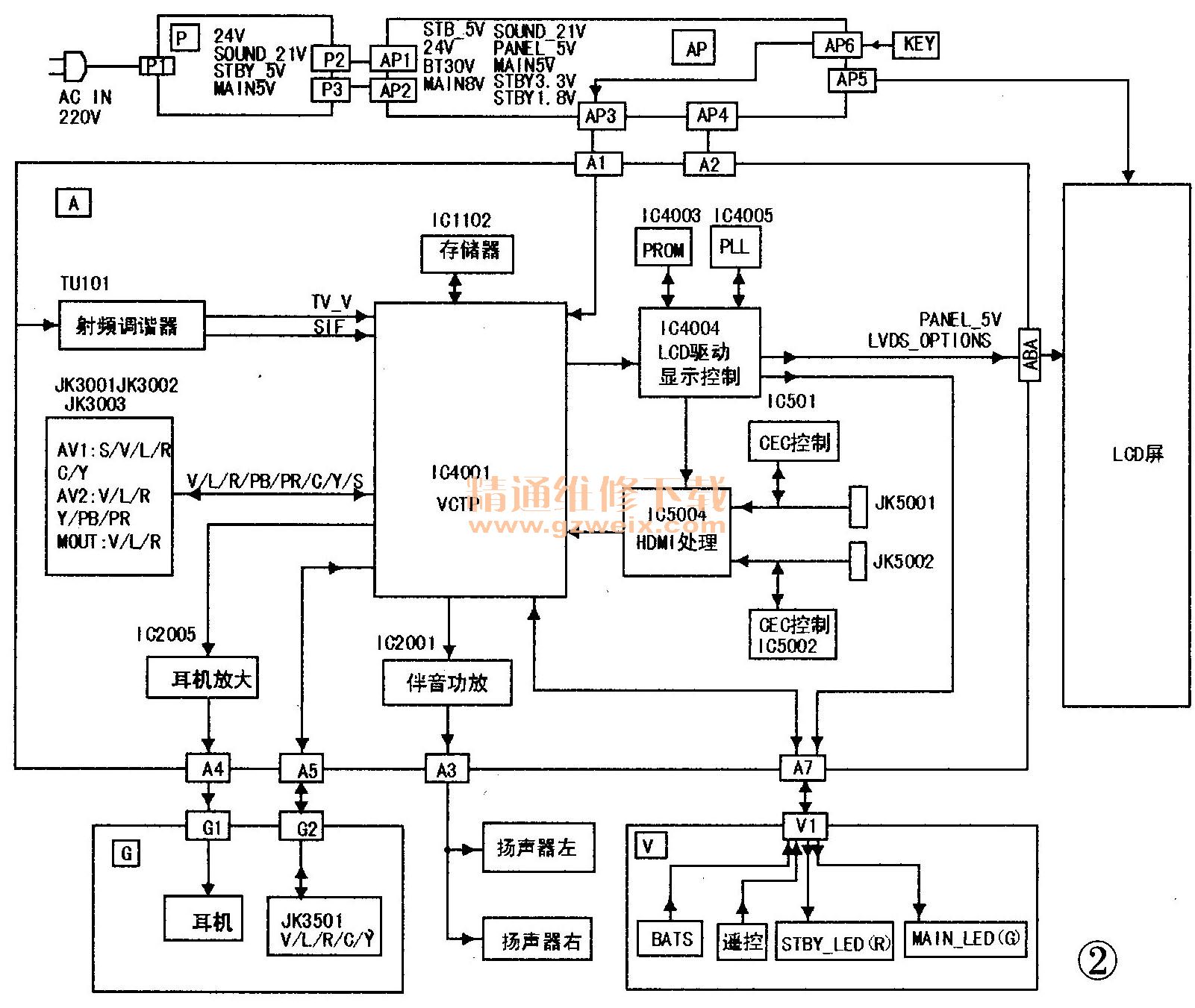

    以松下上市量大的23LX60D、32LX60D、32LE7D、37LX70D、32LE80D、37LE80D等机型介绍自动关机和不开机故障的处理方法。这些机型整机电路大同小异,采用的主要IC型号相同,下面主要讲述该机芯的电路框图、故障与灯闪表次数汇总、检修流程图、故障实例。图2为整机框图。

    该机电路比较简单,采用了一块超大规模集成电路IC4001(VCTP)作为全机的核心。该IC内部完整地包含了LCD电视机视频处理电路、音频处理电路、图像缩放电路、屏幕显示电路OSD,AV切换开关电路、开/关机控制用的微处理器(MCU )。该IC功能多、工作温度高,故障率较高。
    图中的IC4004专用于LCD屏驱动和控制,IC5004用于HDMI接口选择,IC1102是微处理器外接的电可擦写只读存储器(EEPROM ),用于存储用户对图像的设定数据和频道数据,即常讲的用户存储器。
在液晶电视机的维修中,电源电路历来是故障检修的重点。该机型与电源有关的电路板有两块:P板和AP板。P板是主电源板,用于把220V市电变换成多路低压直流电;AP板用于把P板输出的低压直流电进行二次稳压,把P板来的每路直流电源稳压成多路不同的直流供电输出,加给主板使用。为了检修方便,AP板5个接插件的每脚的正常电压见表2。

    松下液晶电视机最大特点是有很完备的保护电路,对全机每块电路、每路主要工作电压,特别是电源供电电压都进行检测,一旦检测到某一路电压发生了异常,保护电路就会快速切断主电源,进入待机状态,防止故障扩大,烧坏零部件。图3所示为各路供电的OVP过压保护检测电路,D1812、Dl814、D1816、D1818、D1820、D1822、D1824是保护用的稳压二极管。当负极所接的电源电压异常升高时,保护稳压二极管就会齐纳击穿而导通,通过隔离二极管D1813、D1815、D1817、D1819、D1821、D1823、D1825接入Q1806,经Q1806、 Q1804、 Q1803、 Q822、 Q820关断主电源继电器RL802。因为待机电源不受电源继电器控制,因此待机电源仍然正常工作。当发生这样的保护动作时,面板上的指示灯会由正常开机状态的绿色变成红色(待机)。

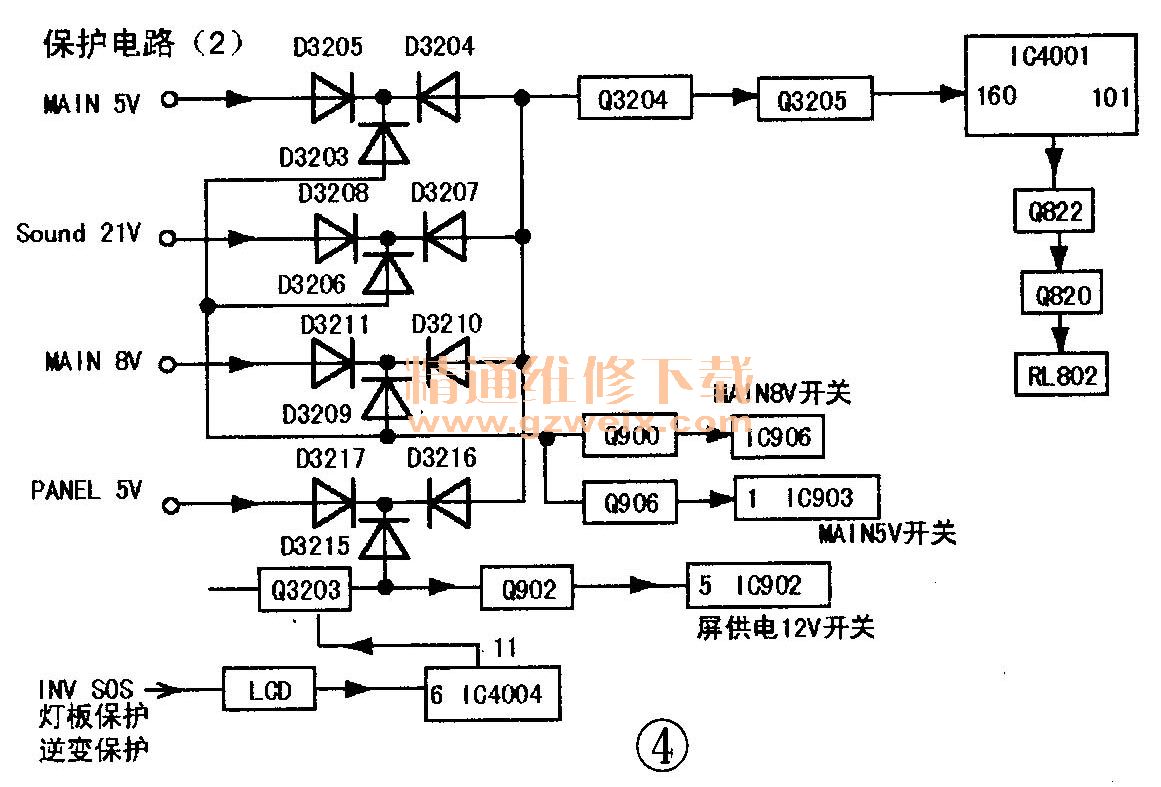

    图4所示的保护电路是电源电压出现短路时的保护电路(欠压保护)。现以MAIN 5V为例说明一下保护过程:当MANI 5V正常时,5V高电平通过正向导通的D3205加到D3204的负极,D3204截止,Q3204是PNP三极管,4个二极管的正极并联在一起后接到Q3204的b极,当四个二极管全部截止时,Q3204的b极没有电流导通的回路,因此Q3204截止→Q320戴止→Q3205的。极为高电平→IC4001的160脚为高电平。

[1] [2] [3]  下一页
