松下液晶彩电TNP4 G469 AE背光灯电路原理详解
来源:本站整理  作者:佚名  2017-02-06 18:25:53

    1.背光灯的基本电路

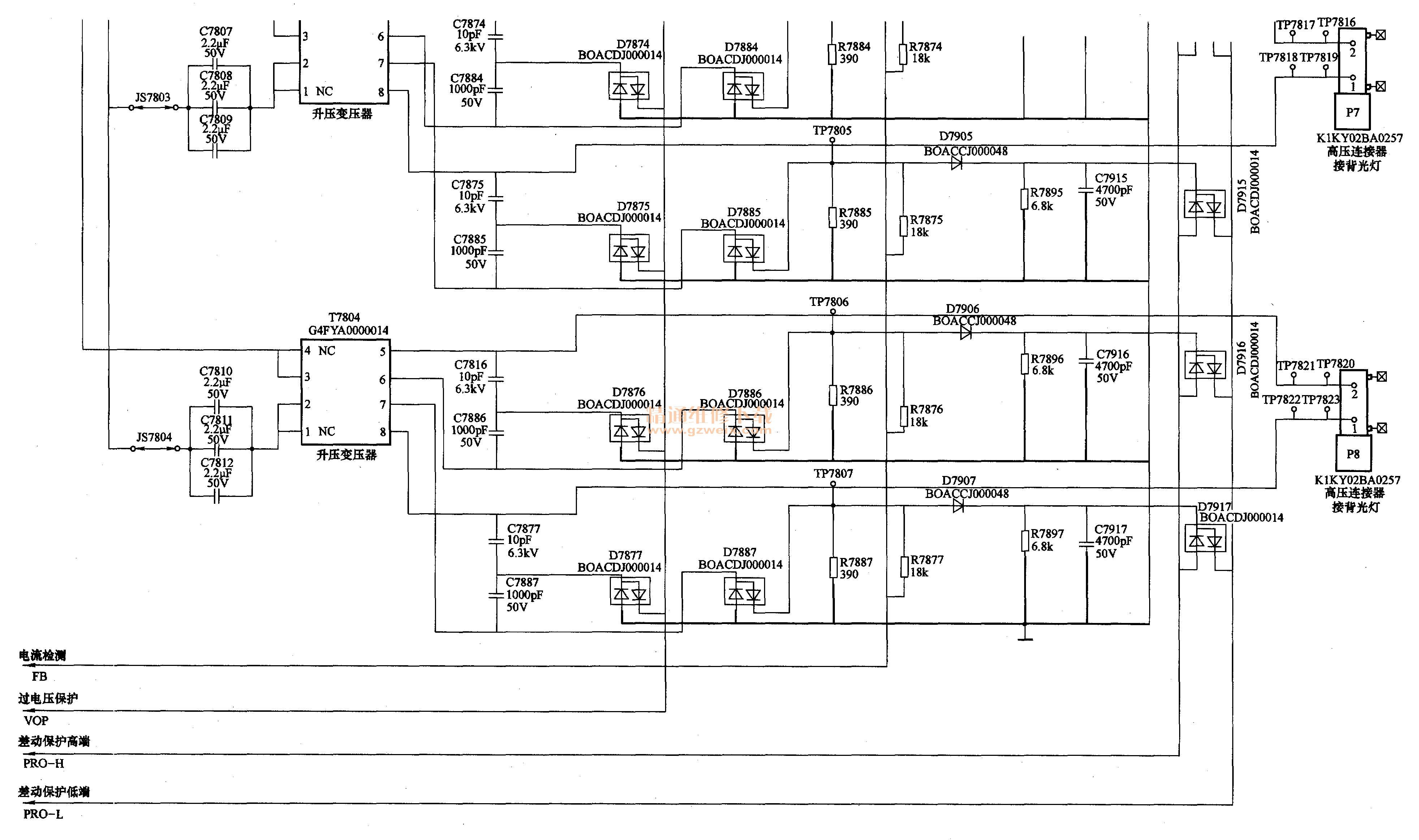

    松下液晶彩电TNP4 6469 AE电源板背光灯逆变部分如图5-14和图5-15所示,由振荡控制电路IC7800(COZBZ0001729/STR-H3475)、推动放大电路IC7801(CODBZYY00349/STR-H7214)、全桥升压输出电路MOSFET开关管Q7801~Q7804、升压变压器17801~17804为核心组成。遥控开机后启动工作,将32V电压转换为1000V左右交流高压,将背光灯点亮。




   (1)IC7800和IC7801简介

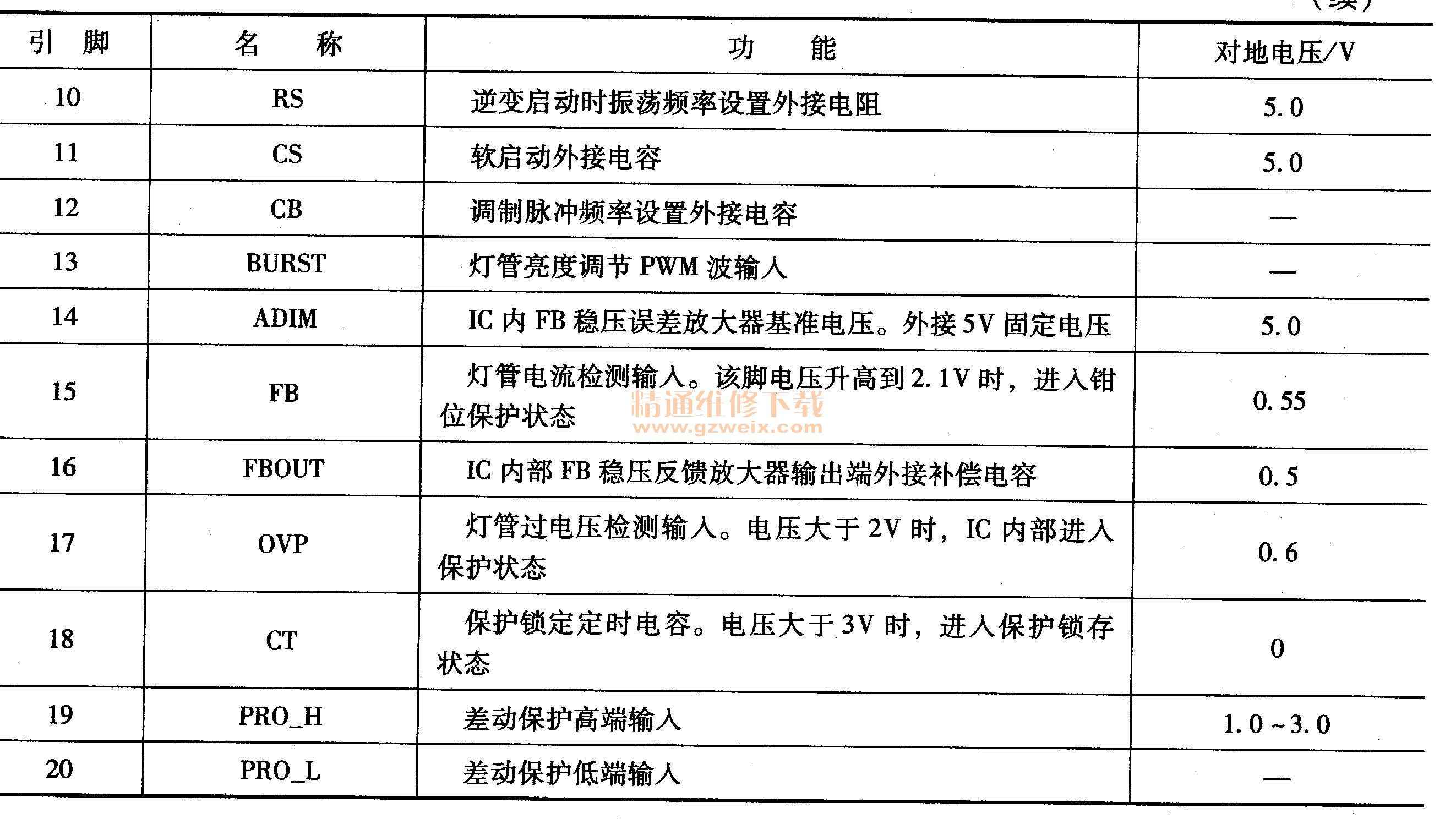

    IC7800采用东芝公司命名的COZBZ0001729,通用型号为STR-H3475,是背光灯专用脉冲电压形成电路,内含振荡器、点灯控制电路、亮度调整电路、过电流、过电压检测保护电路等,工作频率是50kHz。 IC7800的引脚功能和对地电压见表5-6。


    IC7801采用东芝公司命名的CODBZYY000349,通用型号为STR-H7214,是背光灯专用脉冲放大、高压驱动电路,内含放大器、信号分配处理、输出驱动电路等,可同时输出两组高端、低端驱动脉冲信号,满足全桥升压输出电路的驱动要求。IC7801的引脚功能和对地电压见表5-7。表中电压单位为“V”的是直流电压数据,单位为“VP”的是脉冲电压峰-峰值数据。

   (2)启动工作过程
    遥控开机后,主电源输出的32V电压为全桥升压输出电路MOSFET开关管Q7801~Q7804供电,12V电压为IC7800、IC7801供电,加到IC7800的3脚和IC7801的3脚;主板(A板)送来的点灯控制INV-ON高电平送到IC7800的1脚;主板(A板)送来的亮度调整INV-PWM电压送到IC7800的13脚。这三个条件满足后,背光灯电路启动工作。
    IC7800振荡电路工作,从4、5脚输出一对互为反相的12VP激励脉冲电压,送到IC7801的2、6脚,经IC7801放大和处理后,从13、1脚和7、9脚输出两组高端和低端激励脉冲,推动全桥升压输出电路MOSFET开关管Q7801~Q7804轮流导通、截止,其脉冲电流在升压变压器T7801~T7804中产生感应电压,二次侧高压绕组产生的交流高压,经连接器P5~P8输出,将背光灯点亮。
   (3)频率设置与调整
    IC7800内部有5V稳压电路,从7脚输出稳定的5V电压,经R7902设定逆变电路启动时的工作频率,灯管启动时,需要逆变电路输出比正常工作时高得多的逆变高压加到灯管上,否则灯管不能启辉。
    IC7800的14脚是灯管亮度调节模拟电压输入端,在该机型中因为没有使用这一功能,因此,把IC的14脚接5V电源。IC7800的8脚和9脚用于设定逆变的工作频率,8脚外部接有用于调节逆变工作频率的可调电阻VR7800 、9脚到地接有振荡电容C7824。 11脚到地接有软启动电容C7819,在通电启动时,让逆变电路输出的高压从低到高逐渐升高,防止逆变高压突然升高造成高压冲击,损坏元器件。12脚到地接有C7817,用于设置逆变输出高压脉冲的占空比。18脚到地接有C7815,用于设定保护启动后的闭锁时间长度。

[1] [2] [3]  下一页
