松下液晶彩电TNP4 G469 AE电源+背光灯板维修详解
来源:本站整理  作者:佚名  2017-01-17 09:50:25

    松下彩电采用的型号为TNP4G469AE电源板(P板),是集电源+背光灯板为一体的IP板,开关电源部分输出ST6V、32V、12V、17V电压,ST6V电压为主板控制系统和开关机电路供电,32V为背光灯输出电路供电,12V、17V电压为背光灯驱动电路和主板、伴音功放电路供电;背光灯电路采用两块振荡和驱动控制电路,全桥输出方式,输出4路交流高压,为背光灯管供电。该电源板应用于松下KM06机芯和KM07机芯的TH-L32 C20C 、TH-L32X20C、TH-L32C30C、TH-L32C5C、TH-L32CH3C、TH-32U20C等液晶彩电中。
    松下液晶彩电TNP4 6469 AE电源板的实物图解如图5-7所示,电源板电路组成框图如图5-8所示。



    该电源板由四部分组成:一是由厚膜电路IC7401(CODABYY00018)、变压器17401、稳压误差放大器IC7601、光耦合器PC7401为核心组成的副电源,通电后首先工作,产生ST6V电压,为主板控制系统供电,产生P-20V电压,经开关机电路控制后为PFC和主电源驱动电路供电;二是由驱动控制电路IC7201(CODBBZ00004/STR-A5501 A)、MOSFET开关管Q7201、储能电感,17201、整流滤波电路D7204、C7214为核心组成的PFC电路,遥控开机后启动工作,将供电电压提升到390V,为主电源输出电路供电;三是由驱动控制电路IC7301(CODABYY00025/SSC-9512)、半桥式输出电路MOSFET开关管Q7301、Q7302、开关变压器17301、稳压电路误差放大器IC7501、光耦合器PC7301为核心组成的主电源,遥控开机后启动工作,产生32V、12V、17V电压,为背光灯电路和主板电路供电;四是由振荡控制电路IC7800(COZBZ0001729/STR-H3475)、推动放大电路IC7801(CODBZYY00349/STR-H7214)、全桥升压输出电路MOSFET开关管Q7801~Q7804、升压变压器17801~17804为核心组成的背光灯电路,产生的交流高压,为背光灯管供电。

    一、开关电源原理精讲
    1.抗干扰和整流电路

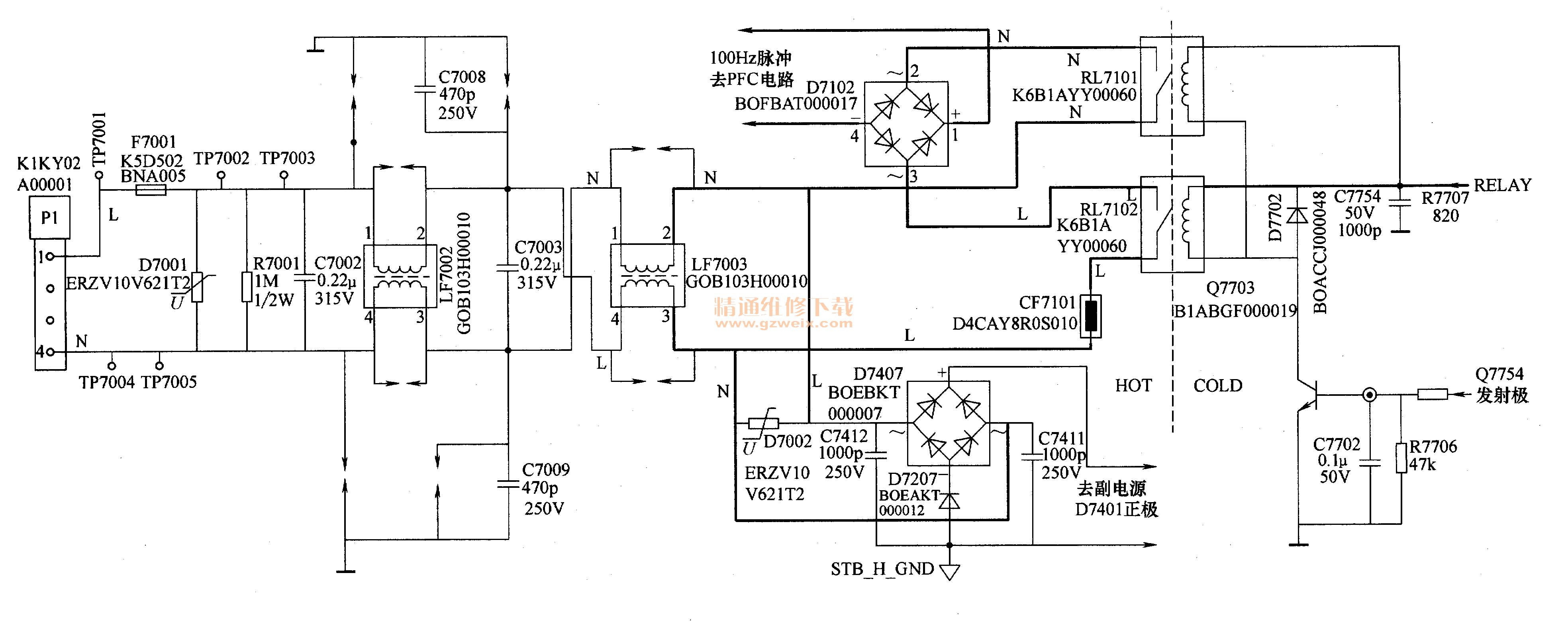

    松下液晶彩电TNP4 6469 AE电源板抗干扰电路如图5-9所示,主要由C7202、LF7202、C7203、LF7203、C7008、C7009组成两级进线滤波电路。利用电感线圈和电容器组成的共模滤波电路,滤除市电电网干扰信号,同时防止开关电源产生的干扰信号窜入电网。F7001为熔丝,D7001、D7002为压敏电阻,电压过高时击穿压敏电阻,烧断熔丝断电保护。

    滤除干扰后的市电,一是直接送到副电源整流滤波电路全桥D7404,整流滤波后为副电源供电,副电源首先工作,为主板提供ST6V供电,指示灯点亮;二是遥控开机后,开关机电路向Q7703的B极送入高电平,Q7703导通,继电器RL7101、RL7102吸合,将AC 220V烧断送到主电源整流电路全桥D7102,整流滤波后送到PFC电路,校正为主电源提供390V供电。
    2.副电源电路
    松下液晶彩电TNP4 G469 AE电源板中的副电源电路如图5-10所示。副电源电路由厚膜电路IC7401(CODABYY00018)、变压器T7401、差放大器IC7601、光耦合器PC7401为核心组成,一是产生ST6V电压,为主板控制系统供电,二是产生P-20V电压,送到开关机VCC控制电路。

   (I)IC7401简介
    IC7401是松下公司生产的开关电源专用厚膜电路,内含启动电路、振荡、稳压、驱动电路、过电流保护电路、市电检测保护电路和MOSFET开关管,引脚功能和对地电压见表5-3。

   (2)启动工作过程
    电源板通电后,AC 220V市电经抗干扰电路滤除干扰脉冲后,直接送到副整流电路D7407,整流后脉动电压经D7401、C740-1二次整流滤波,产生300V的直流电压,为副电源供电,经变压器17401的一次绕组6-4加到IC7401的7、8脚内部开关管的D极,并经内部启动电路向5脚外部的C7404、C7406充电,当5脚电压达到启动需要时,IC7401内部电路启动工作,产生的激励脉冲推动内部MOSFET开关管工作于开关状态,其脉冲电流在17401中产生感应电压,二次绕组7/8-10/11的感应电压经D7603、C7601整流滤波后产生ST6V电压,为主板控制系统供电。一次反馈绕组1-2的感应电压,一是经R7405、D7403、C7406、C7404整流滤波后,送到IC7401的5脚,为IC7401启动后正常工作供电;二是经D7404整流、C7407滤波,产生P-20V电压,送到开关机VCC控制电路Q7701的S极,控制为PFC电路和主电源驱动电路供电。

[1] [2] [3] [4] [5] [6]  下一页
