3检修实例
(1)不开机
首先检查IC4001供电的1.8V、3.3V、8V,复位⑧脚3.2V,晶振X4001两端电压1.6V是否正常,两组数据线:SDAO/SCL0、SDA1/SCL1电压3.2V是否正常,101脚3.2V开关电压是否正常。
例1:其他电压均正常,只有IC4001的101脚电压在0V~3.2V之间变化(正常3.2V)。换IC4001后机器恢复正常。
例2:测IC4001的109、110脚数据线SDA0、SCL0电压为0V或偏低(低于3.2V),其他电压正常。换IC4001后机器恢复正常。
例3:测IC4001的102脚(MAIN ON)电压,在反复开机、关机转换时应在7.9V与0V间变化,如果不变化,也为IC4001不良造成。
(2)图像正常,伴音异常
例1:因伴音信号从IC4001的27、28脚输出,在确定供电正常情况下,测其两脚输出波形,无正弦波输出,换IC4001后机器恢复正常。
例2 ; IC4001的27、28脚有波形输出,IC2001的③、15脚有波形输入,但IC2001脚19、30脚无波形输出,在供电18.5V正常的情况下应为IC2001不良。IC2001为伴音功放处理块,在此情况下更换IC2001后机器恢复正常。
例3 ; HDMI伴音不良,TV状态正常,也为IC4001不良所致。
(3)黑屏、背光灯亮,有伴音
例1:因为有声音,所以初步判断与IC4001无关,可能与屏驱动块IC4004( FPGA)有关。测IC4004供电2.5V、1.5V、3.3V正常,进入自检时IC4004 (FPGA)显示NG,写数据FPGA后仍不正常,测IC4004的139~144、128~131脚电压相差不大,试更换IC4004后机器恢复正常。
例2:此种现象还可能与锁相环IC4005及外围有关。测IC4005的①、14脚供电5V正常,③脚VCOOUT 2.4V电压正常,但12脚VCO IN 2.6V电压偏低,引起黑屏。换Q4003后机器恢复正常。
(4)开机正常,字符出现乱码
因显示电路在IC4001内,外围元件极少,换IC4001后,字符恢复正常。
(5)图像下半部黑、上部压缩
最初,怀疑是LCD屏驱动电路的故障,测IC4004各供电均正常,无明显异常,所以将其换之,故障依旧。因为IC4001不太好拆装,所以重写数据(VCTP、FPGA ),故障依旧。最后还是换IC4001后机器恢复正常。
因为像这种现象无法测电压,只能试着更换。
4.组件故障
例1: LH59,伴音正常,黑屏,背光亮。初步判断范围:LCD屏组件接口(即逻辑板、CON板)电路及LCD屏组件。

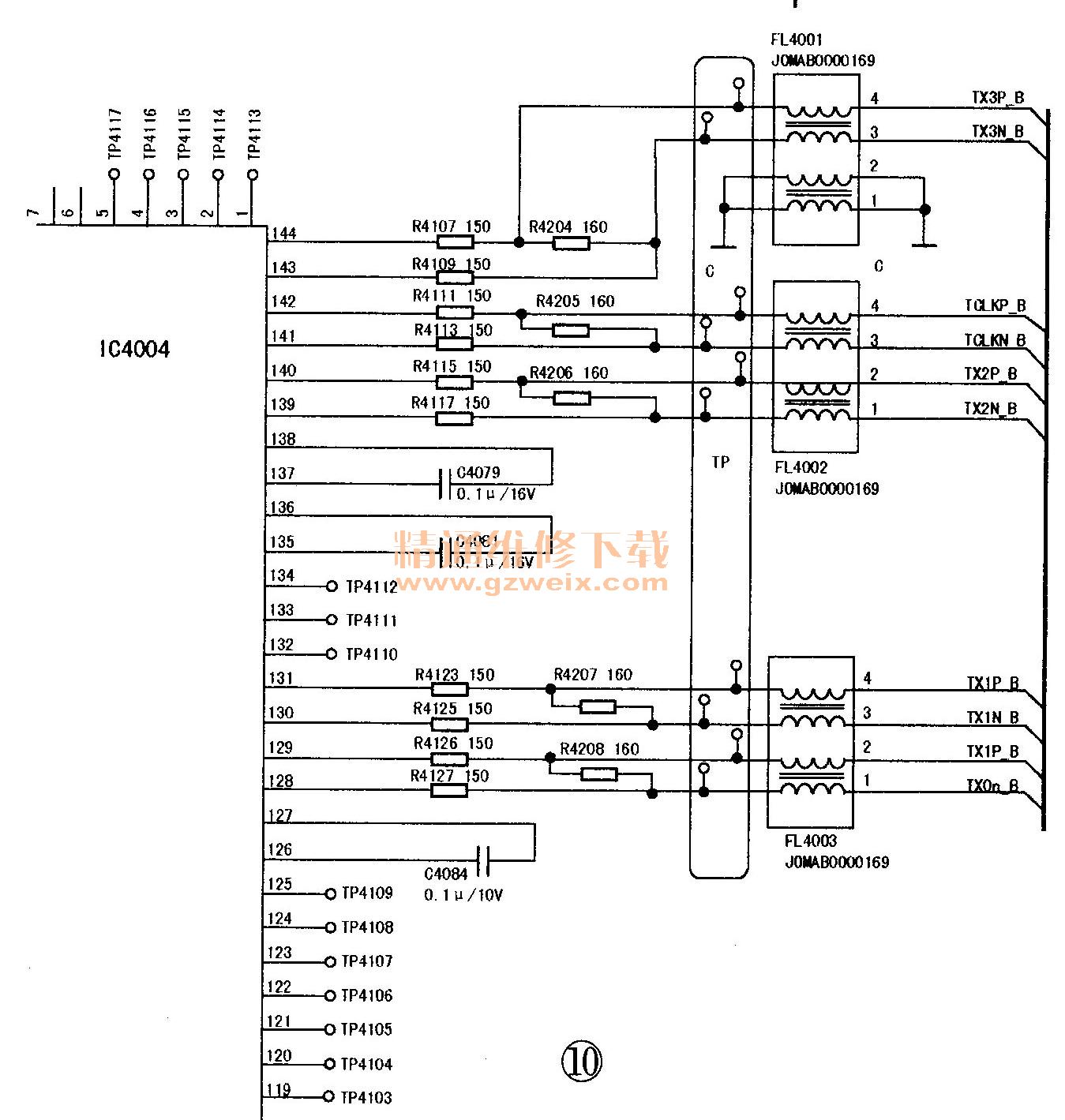

首先检查逻辑板接口电路的波形,接口电路造成黑屏只可能是时钟、Panel Vcc缺失或时钟异常所致。检查发现主板与逻辑板插件A8的14、15脚时钟波形相同(相位),正常时这两脚波形应反相,判断LVDS信号有一路缺失。向前排查发现FL4002开路。更换FL4002后故障排除。相关电路见图10。
例2:黑屏,背光不亮。
伴音电路正常,通过变换观看角度仔细观察,可见屏幕上图像有变化,只是很暗。检查24V正常;正常时INV ON应为高电平。背光亮,但亮度暗时,可调整“亮度”看PWM脉冲是否有波形上的变化。有变化的,肯定为镇流器不良;无变化的,控制电路有问题(很少)。
此故障属于镇流器板(即背灯高压板)故障,因LCD是组件提供,处置方法:换LCD组件。
例3:不开机。
指示灯不亮:CPU没有必要的工作条件,一般是不具备电源的居多;指示灯长亮,操作时指示灯无变化,CPU没有必要的工作条件一般是晶振、复位、EEPROM数据不良或总线短路、漏电;指示灯长亮,遥控开机变化(变绿)后又变红灯长亮,CPU工作正常,其他电路有异常所致;指示灯按代码表规律闪烁,请根据代码表指示检查;指示灯无规律一直闪烁:绿灯闪,有背光;红灯闪,无背光。这通常是CPU以外电路有异常,如数字处理电路复位、总线、晶振或数据不良。
例4 : LH59,不开机,电源指示灯无显示。

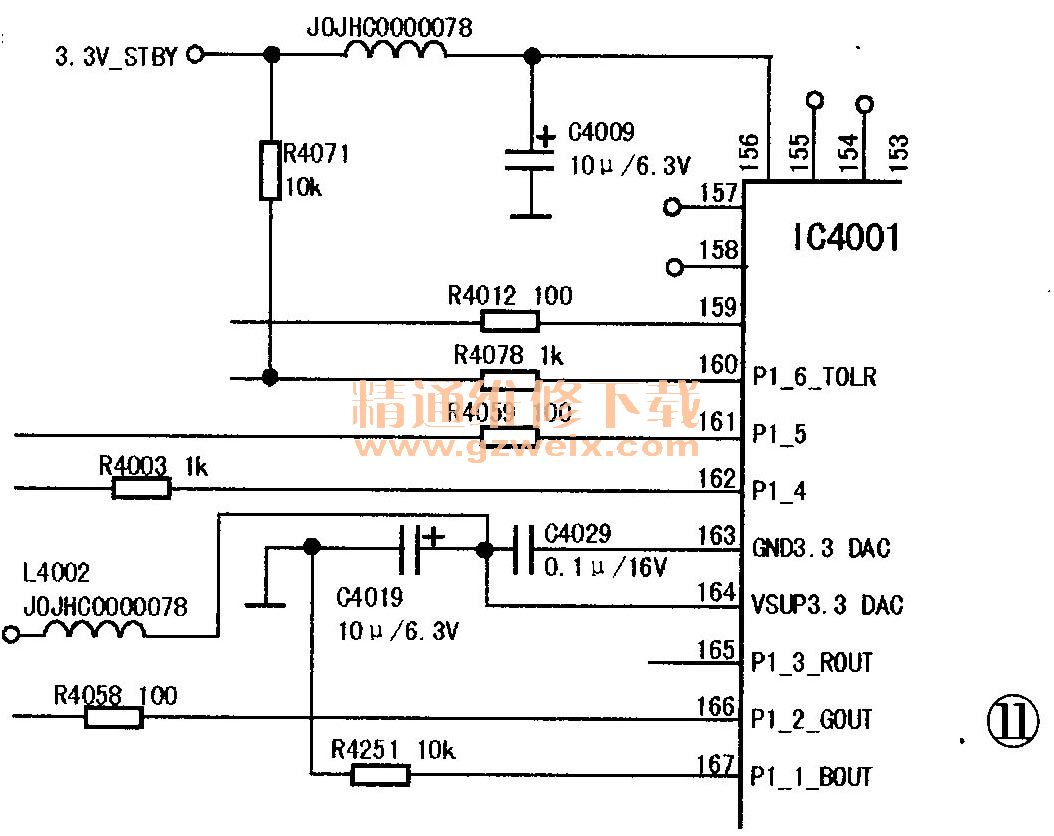

检查发现,IC4001(VCTP )CPU部分STB_3.3V降低,接近0V。原因为供电通道滤波电容C4019漏电,相关电路见图11。说明:如果STB_3.3V电压升高,指示灯将按规律闪烁。
例5 : LH59,不开机,红色指示灯闪烁,背光不亮。
该现象属于不开机,指示灯闪烁,说明CPU已经工作,但由于某种原因造成工作不正常,并影响到CPU的控制功能,使整机其他电路不能工作。
检查IC4001(电源、复位、总线、晶振)发现异常,替换IC4001后故障排除。
