二、串行程序FLASH存储器电路
    该机芯的主程序存放在位号为U5 （MX25L1605，串行Flash）里面，程序中包含了响应人机交互的代码、负责引导机器在各个状态下运行的代码和各通道、各模式画面参数的代码等数据。因此，一旦Flash中的数据异常，机器将不能正常运行，这时就需要更换Flash或重新升级里面的数据。

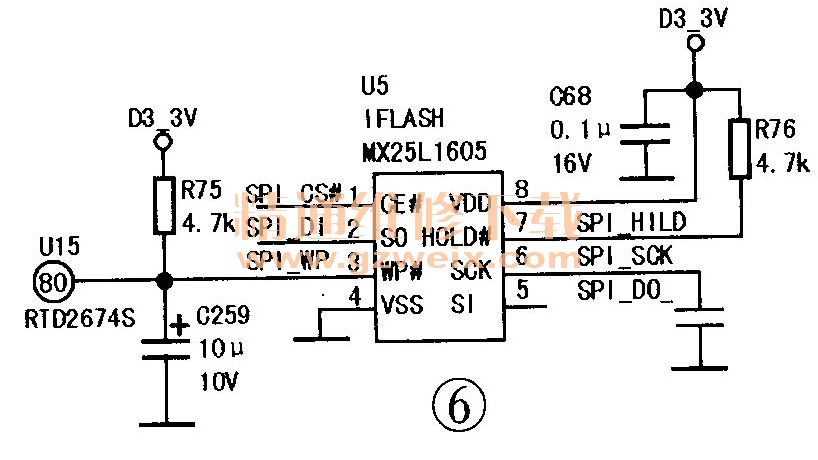

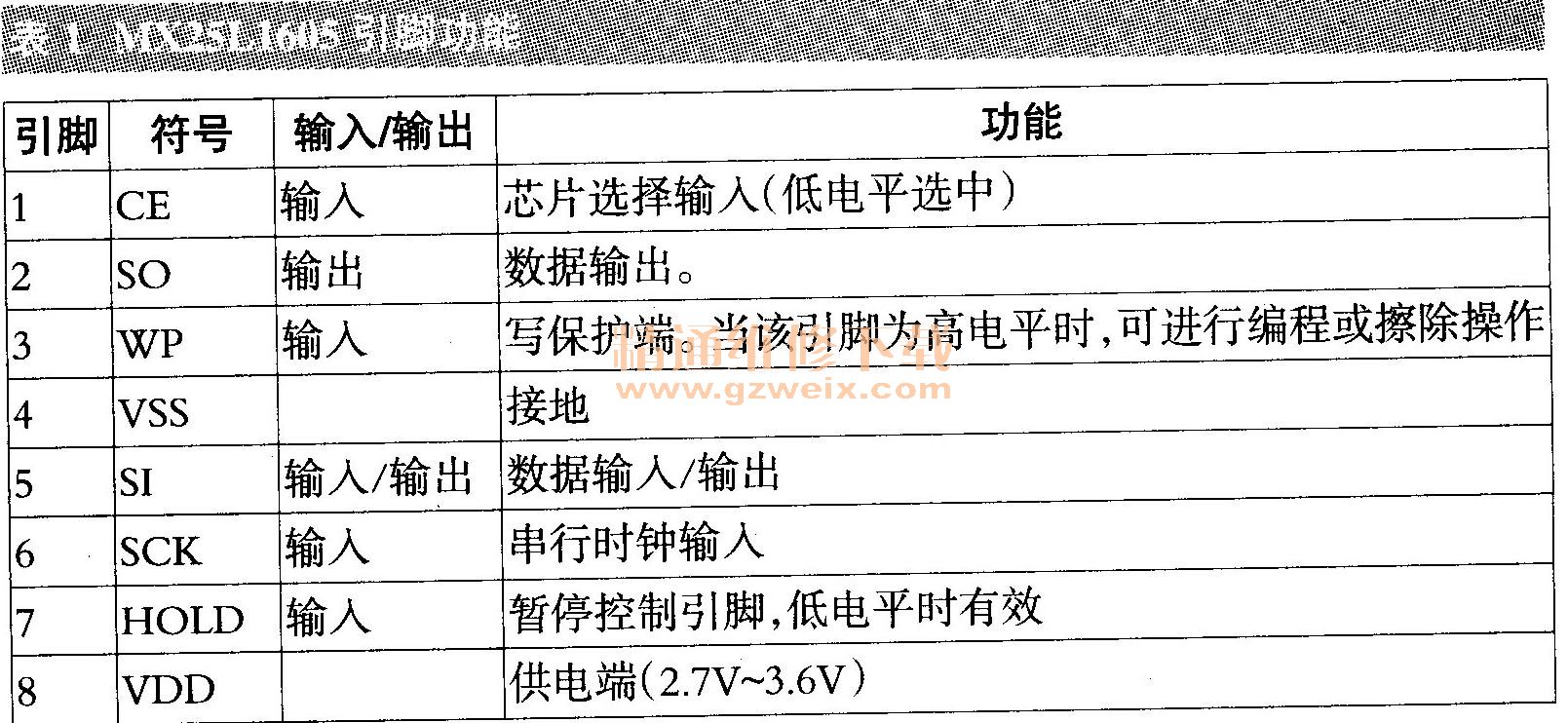

    U5为32Mbit的串行Flash，其引脚功能见表1，外围电路如图6所示。



    U5的写保护端③脚（WP）既接上拉电阻R75，又连接到主芯片U15的80脚。此脚的电平受软件控制，当为高电平时，执行WRSR（写状态寄存器）指令；当为低电平时，与BPL（块保护锁定）寄存器共同决定写入状态。U5的⑦脚（HOLD）通过R76接3.3V，即让该脚一直为高电平，表示不启用暂停控制功能。
    U5的⑥脚为串行时钟输入端，在待机状态，该端信号频率为14MHz；在开机状态，该端信号频率为36MHz。实际检修时，可依此判断Flash的工作频率是否正确。

    三、EEPROM电路

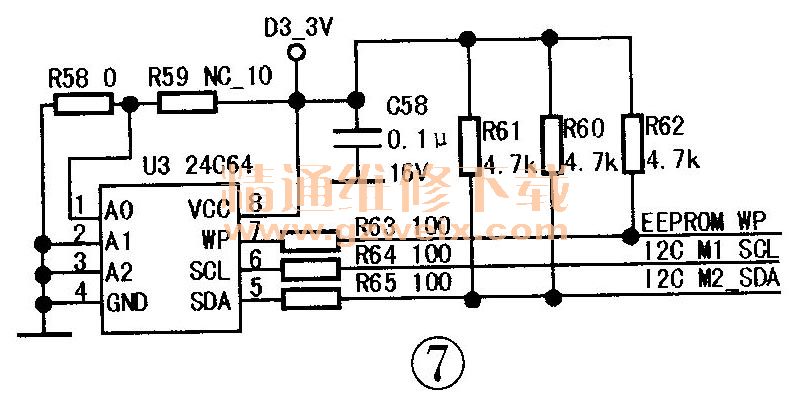

    在本机芯彩电中，EEPROM的位号是U3（AT24C64），存储的是一些原始设定和用户自定义（如搜台、音量等）信91，其外围电路如图7所示。

    使用时，②～④脚接地，⑧脚接3.3V电源，⑤脚接数据线，⑥脚接时钟线。⑦脚为写保护端，只有当该脚为低电平时，才能往EEPROM内写数据。在该机芯中，U3的⑦脚既与上拉电阻R62相连，又与主芯片U15的75脚相连。一般情况下，7脚为高电平，即处于只读状态，以免误操作；当有数据要写入时，在由软件的作用下，U15的75脚输出低电平，这时才能写入相关数据。

    四、高频调谐电路

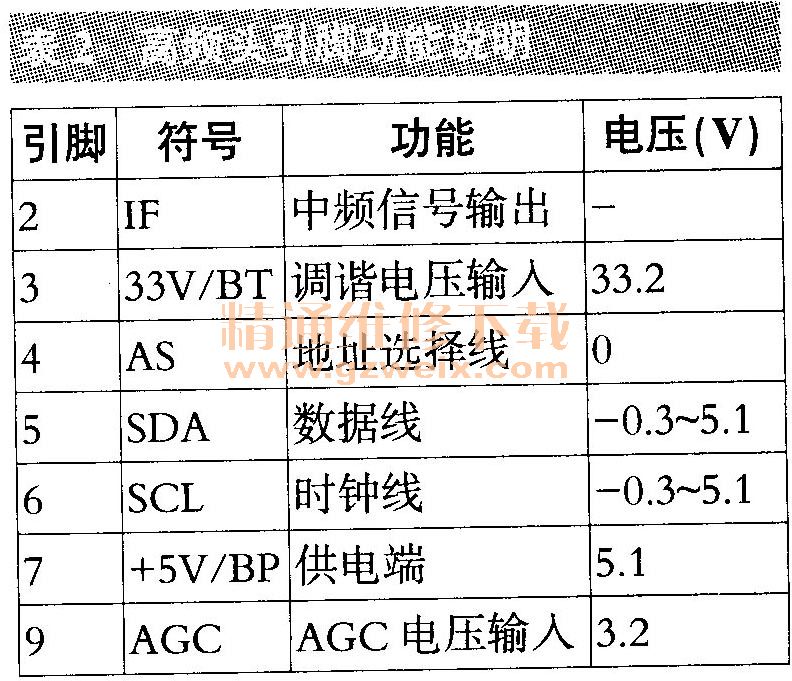

    该机芯彩电采用频率合成式高频头，覆盖全增补电视频道，兼容PAL和NTSC制式，高频头的引脚功能见表2。值得一提的是，在本机芯中，高频头的④脚必须接地，否则，不能接收电视信号。

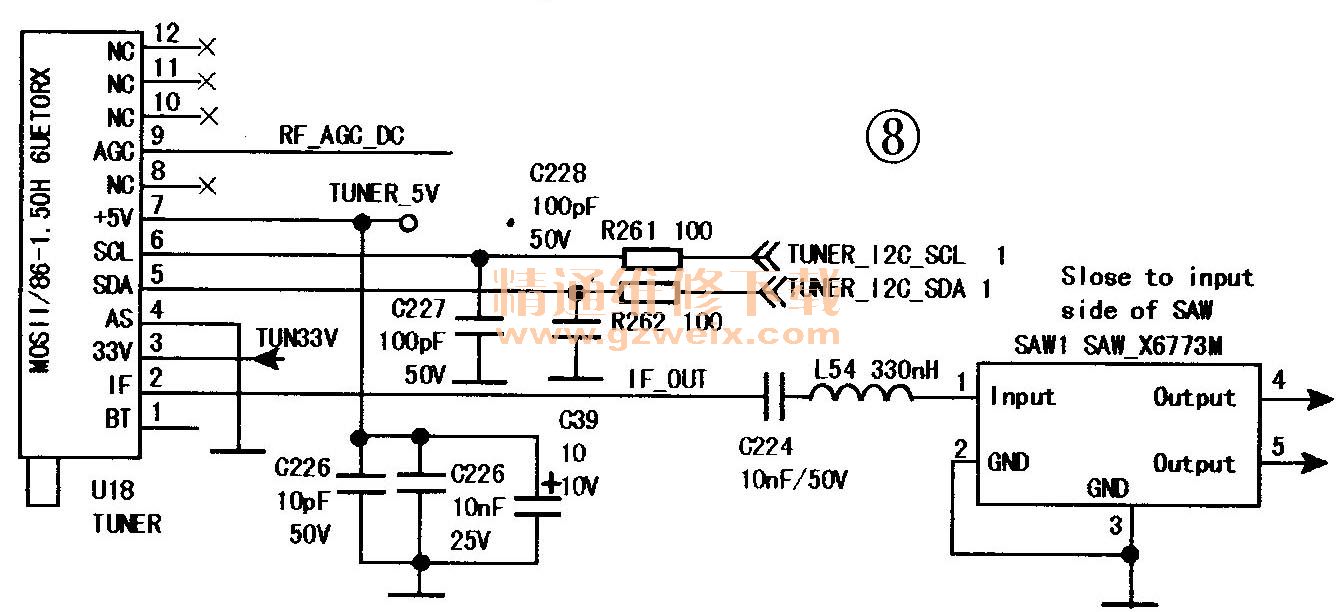

    高频头内含输入、高放、级间双调谐（即高放输出和混频输入回路）、本振、混频和中频输出6部分电路。高频头接收到射频信号后，先经过输入回路匹配，再送到高放电路进行高频放大，然后再线性放大，送入级间双调谐回路进行阻抗匹配，接着送入混频电路，与本振电路产生的一个比输入信号频率高38MHz的本振信号进行混频，产生38MHz的中频信号，从高频头的2脚输出，如图8所示。

    五、功放与静音控制电路

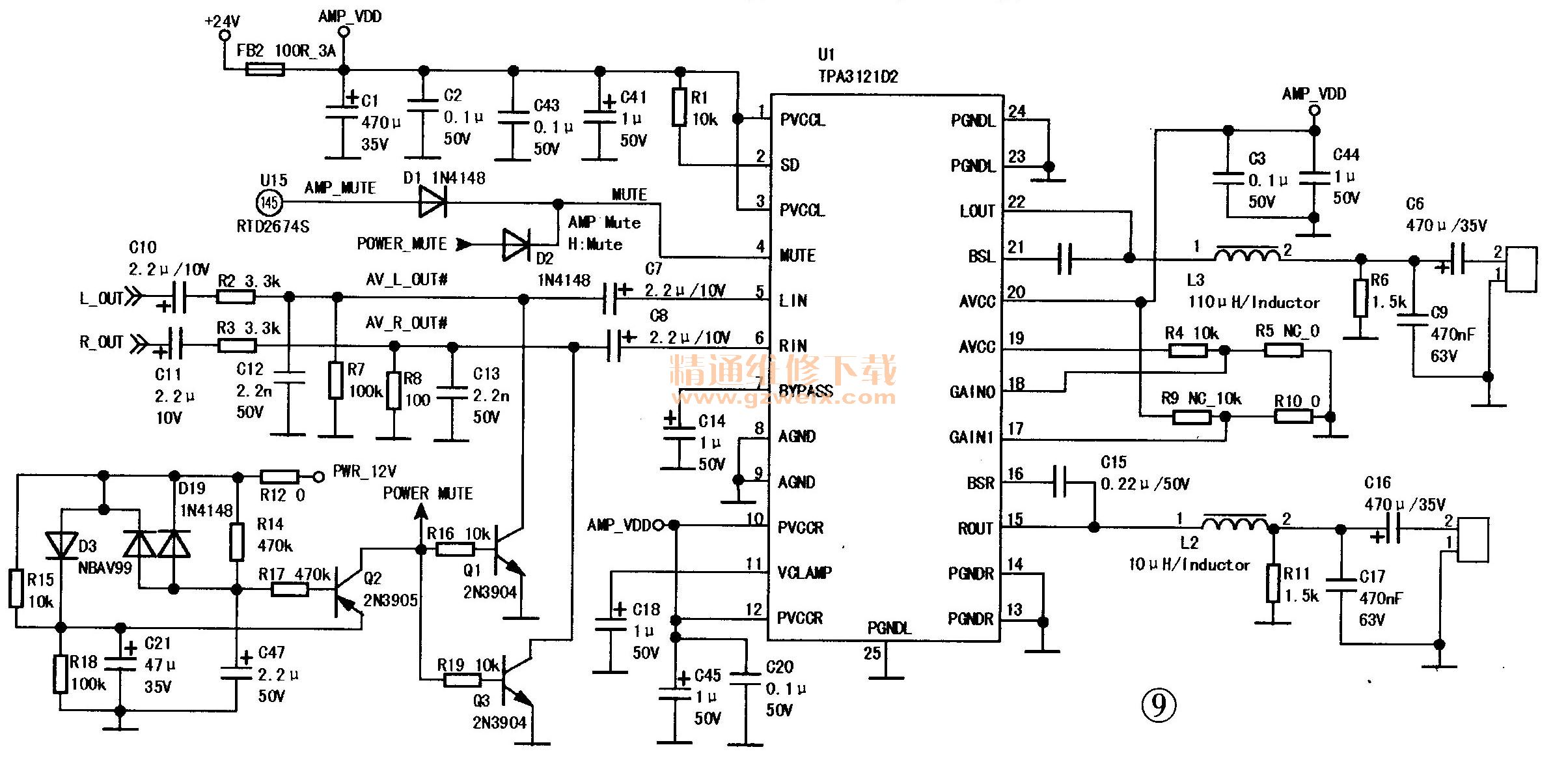

    该机芯彩电伴音功放采用数字功放集成块TPA3121 D2 （U1），直接由24V供电，如图9所示。

    TPA3121D2是一款由TI德州仪器生产的双声道立体声D类音频功率放大器，电压适用范围广，在10V～6V电压下均可正常工作；在输入电压为22V的条件下，其输出功率为15W（4Ω）×2。
    U1的④脚为静音控制端（MUTE），外接CPU静音控制与关机静音控制电路，高电平时静音。主芯片U15的145脚通过D1与U1的④脚相连，正常工作时，U15的145脚为低电平，即AMP MUTE信号为低电平，D1截止；当按压遥控器上的静音键时，U15的145脚输出高电平，则D1导通，此时U1因④脚为高电平而进入静音状态。
    当关机时，PWR 12V电压消失，Q2的基极为低电平，Q2导通，电容C21中原储存的电荷通过Q2放电，则Q2的集电极（即POW-ER MUTE点）为高电平，经二极管D2加到U1的④脚，U1进入静音状态，同时三极管Q1和Q3导通，送给U1的⑤、⑥脚的左、右声道信号被旁路，也达到静音目的。也就是说，该机芯彩电同时采用伴音功放静音与旁路输入信号的方法来消除交流关机冲击声。

    六、多媒体播放电路简介

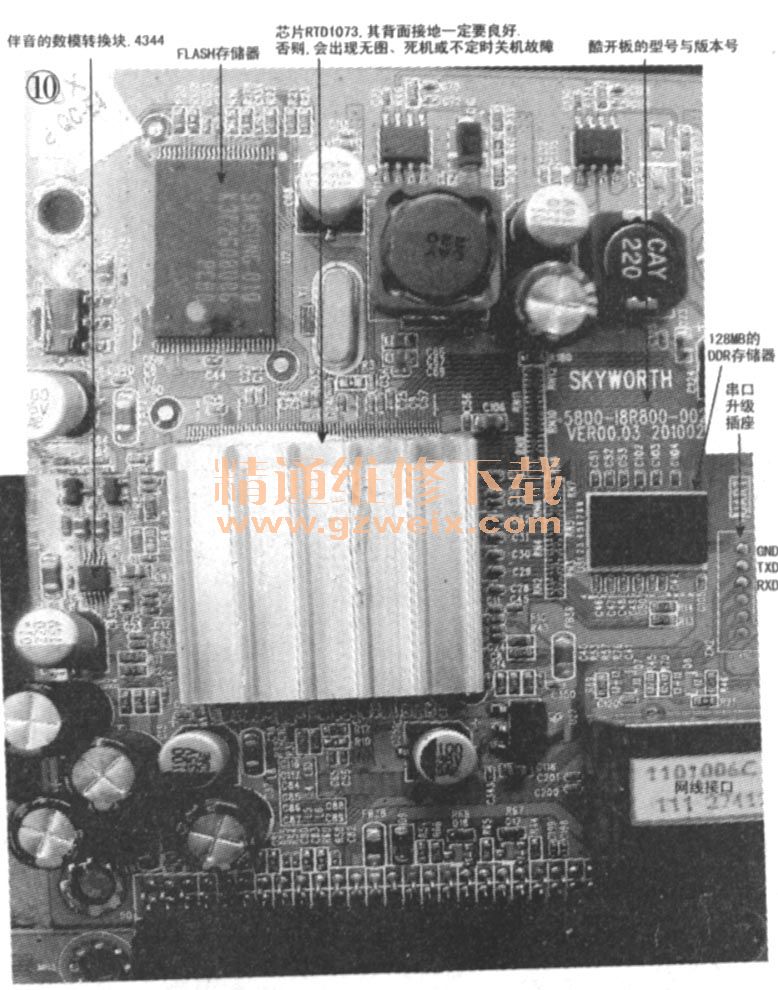

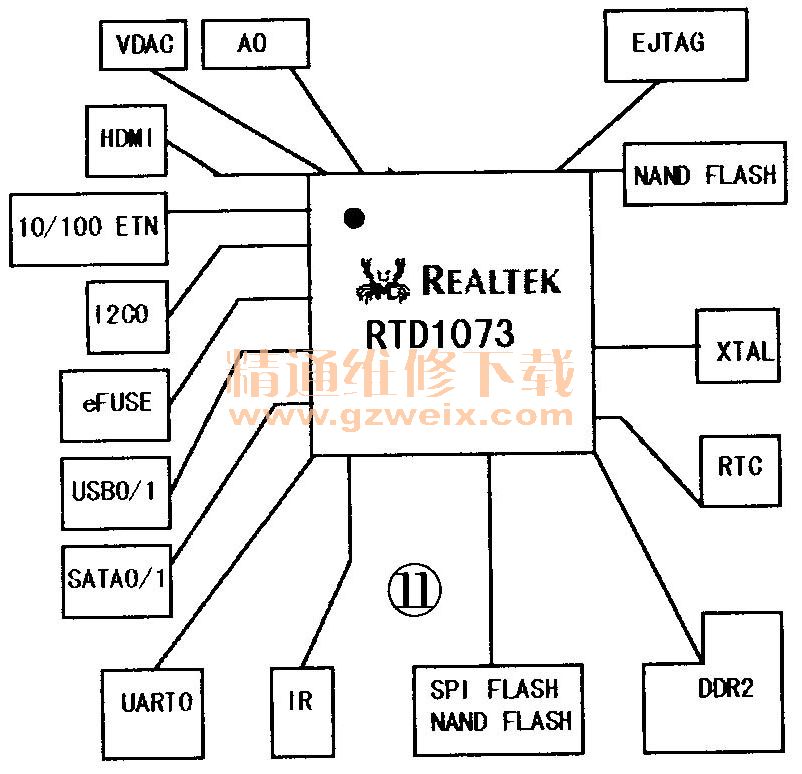

    该机芯彩电的多媒体播放电路采用RTD 1073方案，并单独做在一块板上，该板常称为“酷开板”，如图10所示，其结构简图如图11所示。该板通过插座与主板相连，其中，R68和R67与主板总线相连；主板发出的“酷开”开机信号通过电阻R69和R71启动酷开板上的DC-DC电路，RTD 1073得电工作。


    RTD 1073是瑞星半导体公司研发的第三代数字多媒体处理器（DMP），具有主流高清影音格式（如H ．264、VC1、MPEG2、MPEG4等1080P视频格式，RMVB的720P格式等）的译码功能，配备有400MHzMIPS24Kc处理器，整合双通道SA-TA，高速以太网MAC及PHY，双通道USB2.0控制器，并支持HDMIV1.3显示格式，分辨率最高至1080P/60Hz。
    RTD 1073的启动与否受主芯片U15的73脚控制，当信号源选择USB时，U15的73脚输出USB -POW为高电平，经电阻R536及插座CN10的24脚（POW-IPTV）送给多媒体播放电路，以启动该电路。

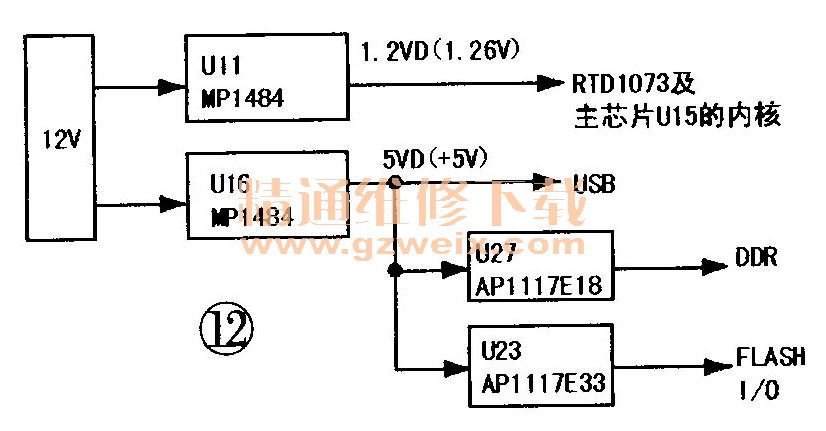

    该部分电路的供电系统如图12所示。二次开机后，开关电源输出的12V电压分别通过U11和U16（均为MP1484）变换为1.26V （1.2VD）和5V（5VD），其中，1.26V电压供给RTD 1073及主芯片U15的内核；5V电压再通过U27 （AP1117E 18）变换为1.8V  （1.8VD），通过U23（AP1117E33）变换为3.3V（3.3VD），供给RTD 1073。

    七、常见故障检修
    故障现象1：指示灯亮，背光不亮。
    分析检修：检查测量5V电压是否正常，接下来检测主板上插座CN1的①、②脚（功能分别是背光开／关与背光亮度调节）电压是否为高电平，若为高电平，则表明背光、电源一体板中的背光电路损坏；若为低电平，说明故障点在主板上，则进行以下检查：
    （1）背光开／关控制管Q21是否正常，外围阻容元件有无损坏；（2）晶振Y1是否起振；（3）开机复位电路的输出波形是否正常；（4）U3（EEPROM）的总线电压是否正常；（5）程序存储器U5各引脚波形是否正常。
    故障现象2：白屏。
    分析检修：首先测量逻辑板上的供电及VDD、VDA、VGH、VGL等关键点电压，若这些电压均正常，则故障部位极可能在主板上，这时检查主板上的LVDS插座CN7引脚有无连焊、虚焊现象，上屏线有无松动或与逻辑板端口接触不良现象；主芯片U15的LVDS信号输出端的排阻有无连焊、虚焊现象，然后进入工厂模式，进行清空EEPROM的操作，以防止EEP-ROM中数据错乱，造成屏参选择不对而出现本故障。

    故障现象3：字符正常，AV状态图像正常，但TV状态无图像。
    分析检修：对于该故障应试机仔细观察，若TV全部无台，则先进入工厂模式，清空EEPROM，再重新开机搜台，如仍不正常，这时可断开IF输出电容C224，在C224后端外接一个38MHz的信号，看此时是否有信号，如仍没有信号，则故障出在声表面滤波电路或解码部分，否则为高频头及其外围电路有故障，接着检查高频头的5V电压供电是否正常，如正常，再检查I2C总线是否畅通，是否有数据交换，最后检查调谐电压33V是否正常。以上检查均正常，则观察搜台过程中有没有一闪而过的图像，如有但存不住台，则检查高频调谐器的AGC电路和存储器U3的写保护端电路。
    若是三个频段的最高端无台或台不稳定，这时先测量在频段最高端时VT电压，正常值应在29V33V之间。如果VT电压过低，则变容管的工作点不稳定，从而导致本振工作频率不稳定，因为本振频率是通过改变变容管的电容来改变的。这样就会造成高端的台不稳定或无台，此时可以更改C219的容量，使VT电压达到规定的要求。
    若电视信号弱，这时应先检查电视频道是否搜索在正常位置，有没有频偏现象。如频道锁定频率正常，则检查AGC电路。
