一台长虹3D50A600iV型等离子电视(PD38机芯),接通电源后,红色指示灯亮,同时听到机内继电器反复吸放“嘀嗒嘀嗒”声,电视机无光无声。
该机电源板型号为R-HS310B-5HF01(长虹欣悦产品)。检查CN801、CN802、CN803输出插脚,发现接通电源后随着继电器“嘀嗒”有节奏的发出声响,D5V和D15V输出端电压也不停地从有电压变为没电压再变为有电压,且5V和15V两项输出电压瞬间电压超过额定输出值的50%。其他输出端,包括5Vstb输出电压始终为0V,这与一般的等离子电源首先输出5Vstb,然后经启动PS-ON端后,D5V、D15V等端口才有输出的工作方式显然不同,有明显故障。

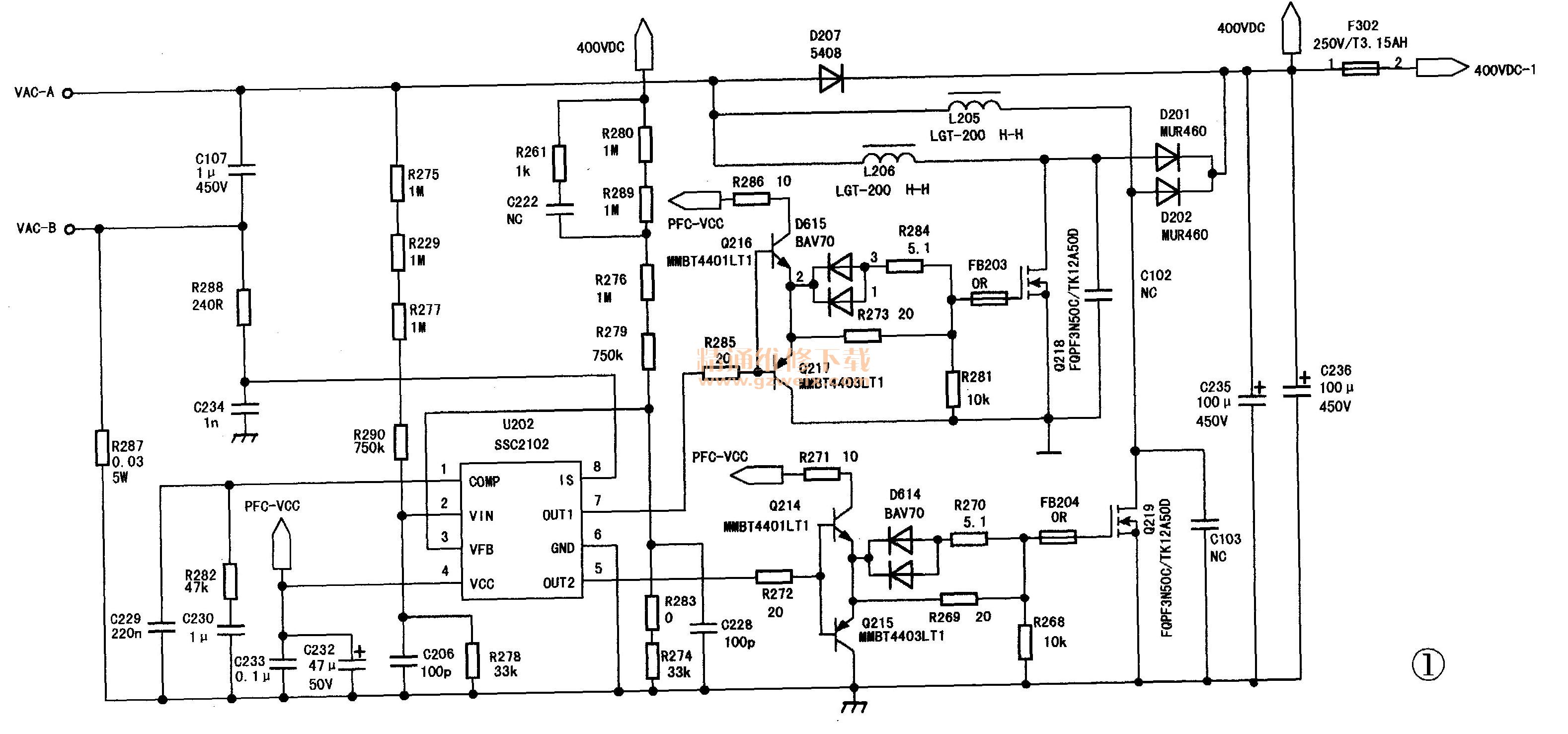

在网上一通搜索,发帖求助寻找图纸,网友只提供了相似的HS300B-5HF02电源板电路图,两者主要差别在电源管理芯片U601不同。经整理和测绘本机R - HS310B -5HF01电源板图。图1为电源板PFC供电电路图,振荡控制块为SSC2102。图2为电源板低压形成电路中T301次级各低压供电电路图。低压形成电路由NCP1271、变压器T301等组成。这些电压的输出受U601控制。图3为Va、Vs高压供电电路图,此电路由NCP1393组成。图4为电源管理芯片U601(ATTINY40-SU)电路图。该板工作原理与其他品牌型号等离子电源板基本一致,在此不再赘述。
