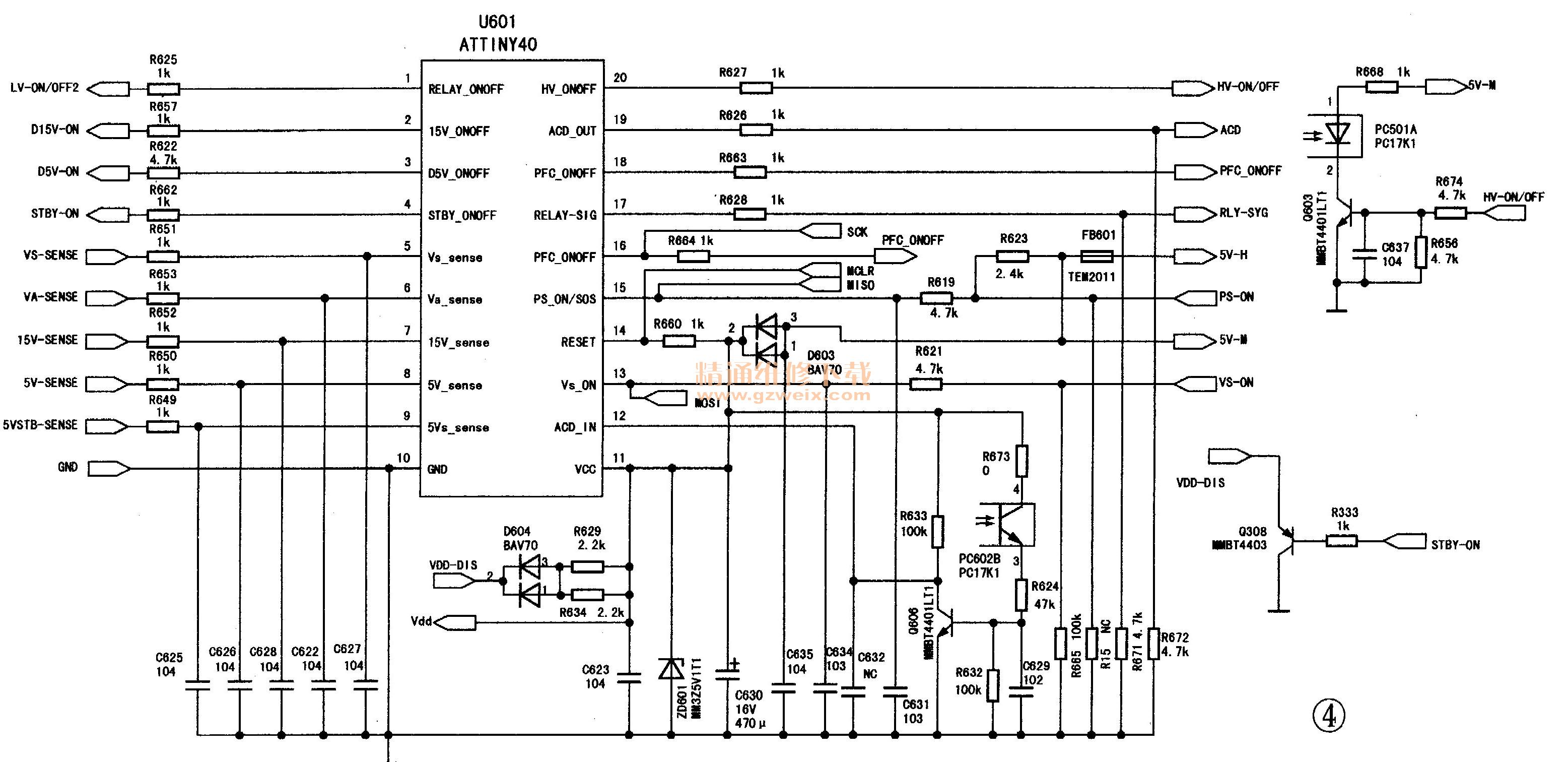

根据故障现象，初步判断低压供电电路稳压失控，输出电压过高引起电源反复启动。拆下元件检查，发现PC301、U306、R357、R356、R355等相关元件没有明显故障。将TL431更换后试机，发现5V、15V输出恢复正常且稳定，但接通电源D15V输出明显不对，且对地短接PS-ON后5Vstb输出为0V，看来这块电源板还有故障。检查发现PFC振荡块供电支路中的Q303、D15V控制管Q305击穿，C341电解电容鼓包，R32。烧断，见图2。逐一更换损坏元件后通电，却发现电源输出端均无输出，PS-ON端电压为3V左右，将其对地短接启动，相关引脚还是没有输出电压，见图4，由此判断U601电源管理芯片工作异常或者说U601根本就不工作。短接PS-ON测试，U601的15脚有启动低电平控制信号，检查①脚电压4.5V（正常通过Q614控制继电器K2），复位14脚电压4.5V（正常），且启动后对地短接该引脚U601依旧异常；检查U601各电压监测保护引脚⑤～⑨脚均为0V（也合乎情理），12脚（外接AC电源交流检测电路，由降压、分压电阻和控制管Q606及光藕PC602等元件组成。当AC220V电压太低时PC602将停止工作，这样U601 12脚外接三极管Q606也将截止，U601 12脚为高电平，U601正常工作，电源正常工作）电压为1.5V，无论此脚置高或置低U601都不工作。通过以上检查，分析判断U601内部损坏可能性极大。由于U601是可写入程序的时序控制单片机芯片，有程序的芯片在市场上几乎不可能买到，所以只能进行整体换板维修。
    在购买新电源板时，一时疏忽未注明具体型号，店家随意发来该系列电源板R-HS210B-5HF01，两者主要区别在于Va、Vs高压电路输出电压功率不同。粗略看了一下：开关变压器T501大小明显不同，驱动管Q502/Q503型号也不同，Vs电压也有几伏差异，看来直接用新板代换是不行的，可调换新板既耽误时间又要承担往返运费，于是考虑将两块板进行组合来完成这次维修。由于原故障板经检查故障元件基本清晰，U601有故障；而新板由于Va、Vs输出电压不同，就不知其相关检测电路参数是否也不同，如果要搞清楚又要对新板进行测绘出图，同时拆换T501、Q502/Q503等功率元件也未必是省心的事。如此一番考虑，决定将新板的U601拆换到故障板上进行维修：首先拆下故障板的U601，清理干净电路板后对故障板通电检查，电路板上U601引脚中供电和复位电压正常，其他引脚也没有超过5V的电压（此番检查主要目的是确保换上新的U601之后万无一失，不至于再次将其损坏）。准备妥当之后，焊好新的U601芯片，通电5Vstb电压正常；对地短接PS-ON启动，继电器响动之后D5V和D15V输出正常；PS-ON接5V启动Va、Vs，经检测Va、Vs电压正常。至此原机电源板故障排除，工作正常，同时证实对原机判断电源管理芯片U601损坏是正确的。

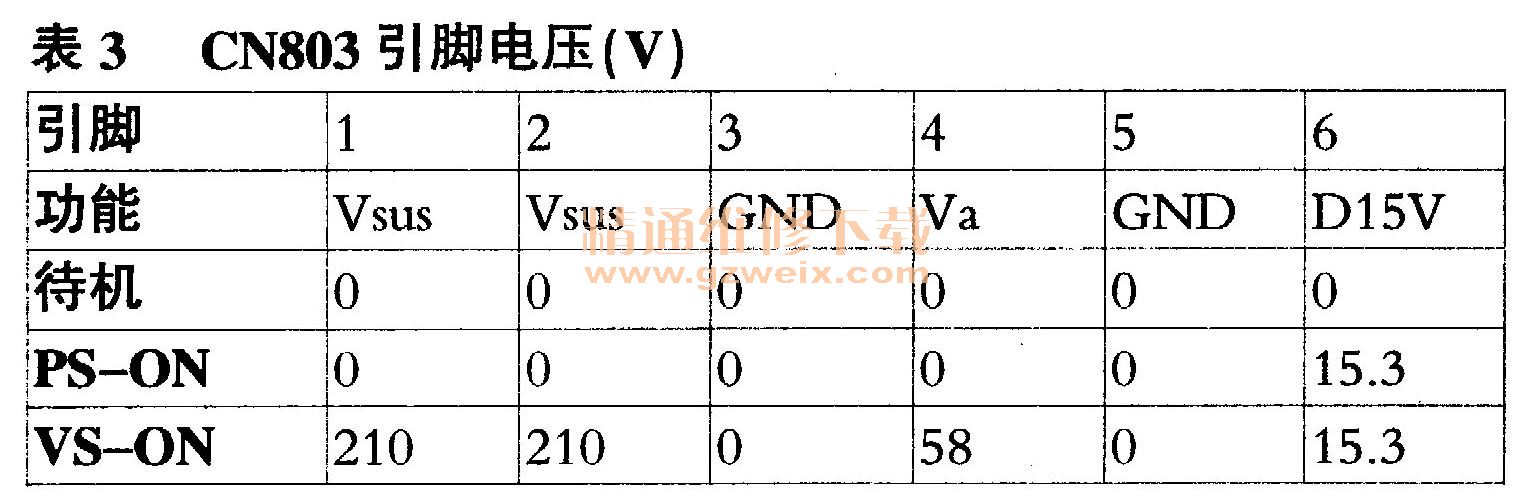

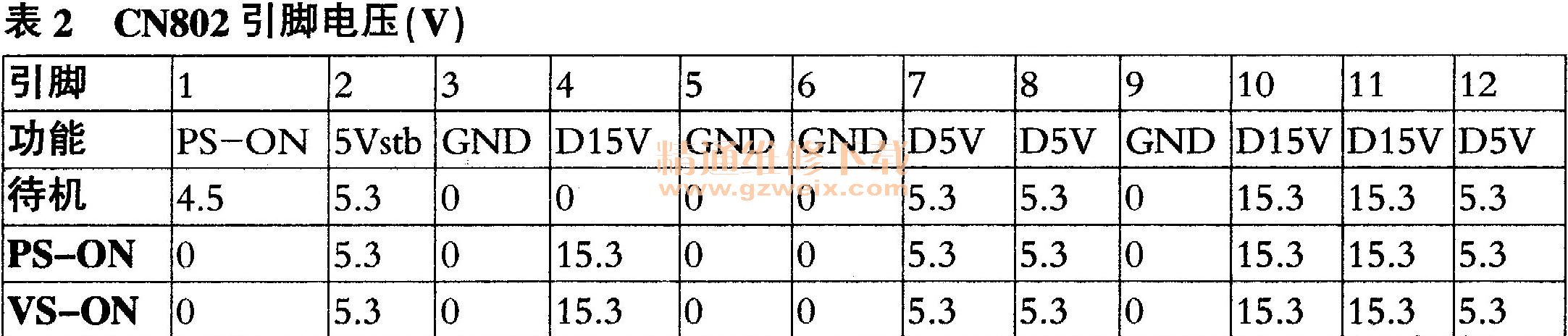

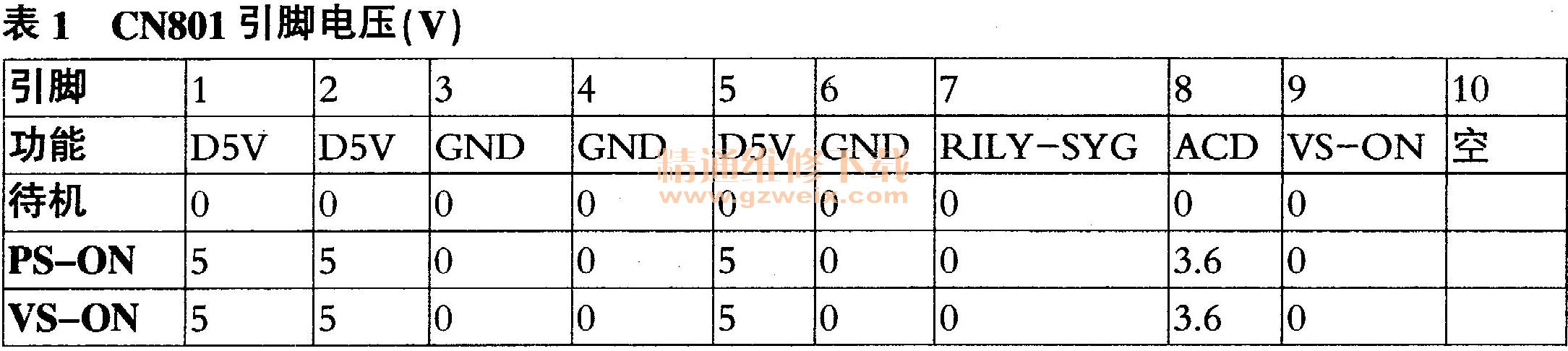

    表1～表3为电源板输出引脚电压，表4为电源管理芯片U601引脚功能及实测电压。







    将电源板装机，整机恢复正常。通过此次维修再次说明只要有图纸等技术资料又有配件供应，元件级维修是完全可能的。只是在此提醒广大维修人员，在维修换板时要确定准确本机所用具体型号，以免给维修任务带来不必要的麻烦耽误时间。
