液晶彩电黑屏故障检修思路分析

来源：本站整理作者：佚名 2015-08-28 06:19:22

例2：一台海信TLM37E29B型液晶彩电，接通电源开关后待机指示灯点亮，二次开机后黑屏也无声音。

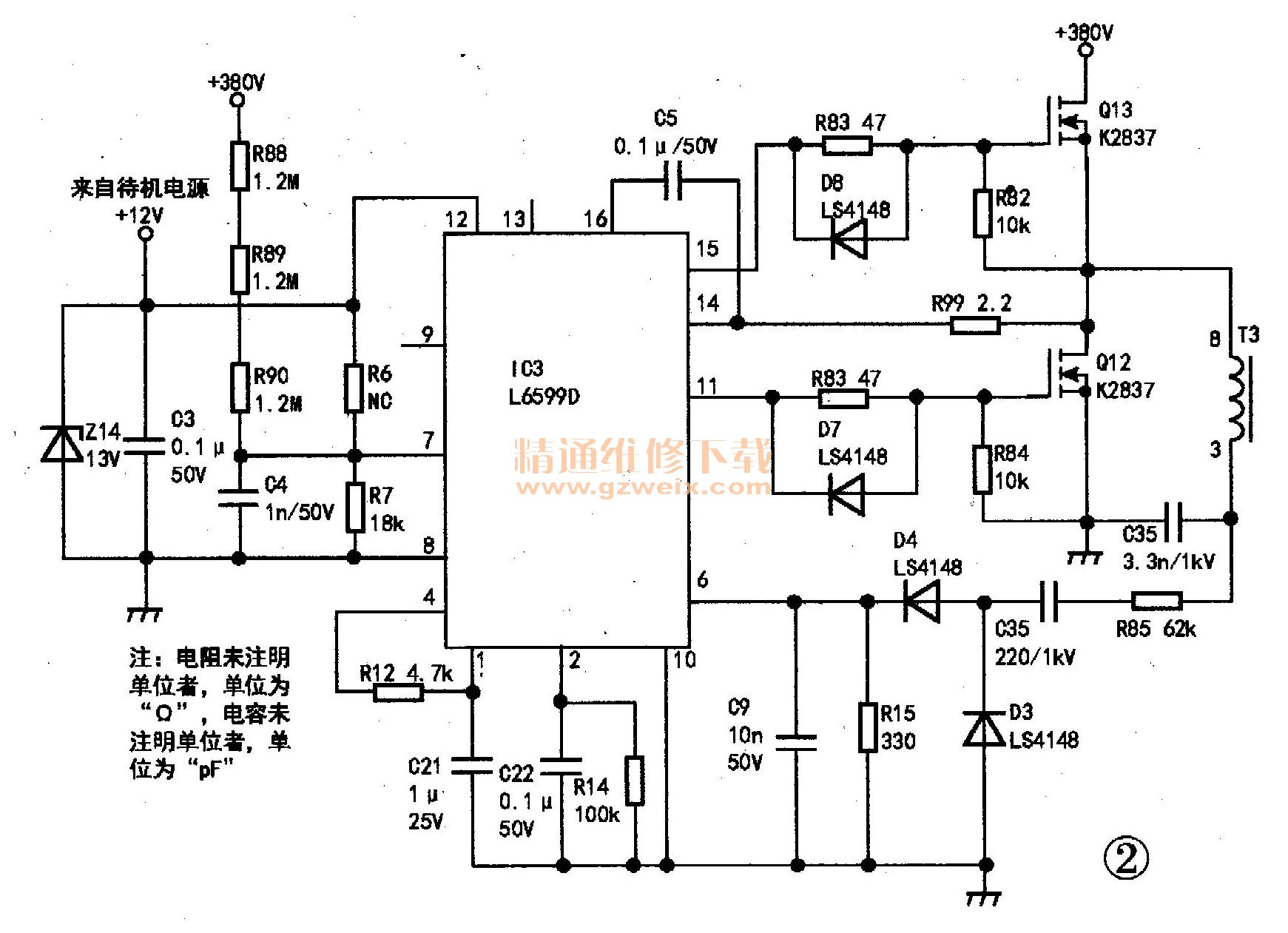

分析检修：由于待机指示灯点亮，说明待机电源工作正常，故障可能是其他原因导致MCU内嵌的CPU未能工作或主板其他电路没有工作。经查，主控芯片MCU开／待机端发出了正常的开机低电平，并且开机指令已通过信号电平转换及传输电路送达到了电源板。但主电源却没有＋12V、＋24V电压输出，显然主电源有故障。接着查PFC电路输出的＋380V电压也正常，由此推测故障在主电源的PWM电路。测试电源控制芯片IC3（L6599D）各脚电压，发现⑦脚（PFC输入电压检测）电压为0V（正常约为1.8V，该脚电压低于1.25V或高于6.3V，芯片内部的保护电路将动作，使11脚输出的激励脉冲关闭）。最后查出PFC电路电压取样电阻R88（1.2MΩ）开路（见图2），更换后试机，故障排除。
