液晶彩电黑屏故障检修思路分析
来源:本站整理  作者:佚名  2015-08-28 06:19:22


    例3:一台TCL王牌L32N5型液晶彩电,接通电源红色待机指示灯点亮。二次开机后,待机指示灯闪烁后熄灭,但随后又常亮(正常应熄灭),显示屏呈黑屏。

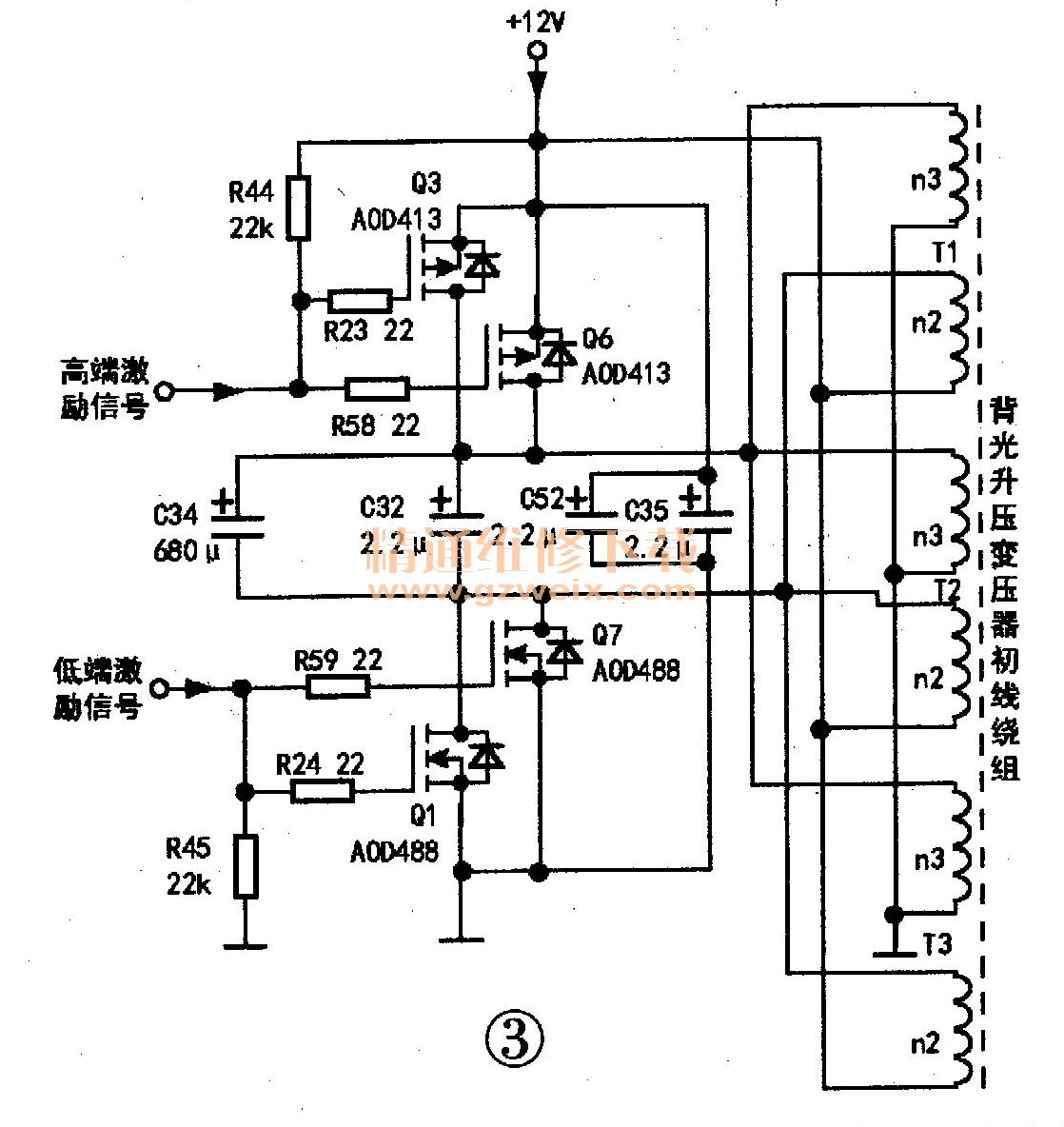

    分析检修:待机指示灯点亮后能熄灭,说明开机程序运行基本结束,但主控系统在进入正式开机状态时遇到故障而进入保护状态。测主控芯片U701(MST719)开/待机控制端82脚电压已输出关机高电平,测主电源也无输出。根据维修经验,这种情况多数是某部位发生过流故障。断开主电源送往背光板、逻辑板等的输出端子,用模拟法强制主电源工作,测量电源输出电压正常。在送往背光板12V电源的输出回路中串接一只电流表试机,发现其瞬间电流读数竟达2.6A,显然青光电路有短路故障。接下来对该电路进行检查,发现输出管Q3(AOD413)击穿(见图3)。更换后试机,故障消失。

    原来该机背光电路过流后,引发开关电源过流输出保护,此时MCU因失去内核电压而中断运行程序,从而进入保护程序所致。
