液晶彩电黑屏故障检修思路分析

来源：本站整理作者：佚名 2015-08-28 06:19:22

例5：一台创维29K10RN型液晶彩电，开机后有声无光。

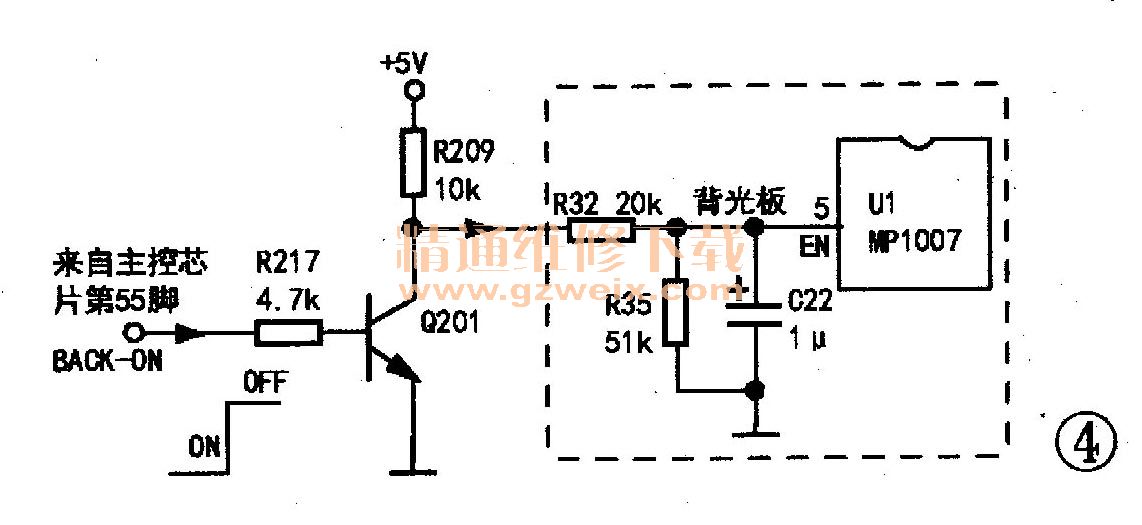

分析检修：由于声音正常，表明开关电源和控制系统已工作，问题可能在背光或逻辑板驱动电路或上屏电压丢失。观察背光未点亮，测MCU的屏供电开启、背光开启、亮度控制端均有输出信号输出，测背光电路振荡及控制块U1（MP1007）⑤脚无高电平开启信号输入，看来此故障是背光启动控制信号传输电路（见图4）出了问题。经对这部分电路进行检查，发现是控制管Q201的集电极负载电阻R209（10kΩ）一端出现虚焊。经重焊后试机，发现U1⑤脚电压已为高电平3.8V，彩电工作恢复正常。
