液晶彩电黑屏故障检修思路分析

来源：本站整理作者：佚名 2015-08-28 06:19:22

例6：一台TCL王牌L32M9型液晶彩电，开机后有声无光。

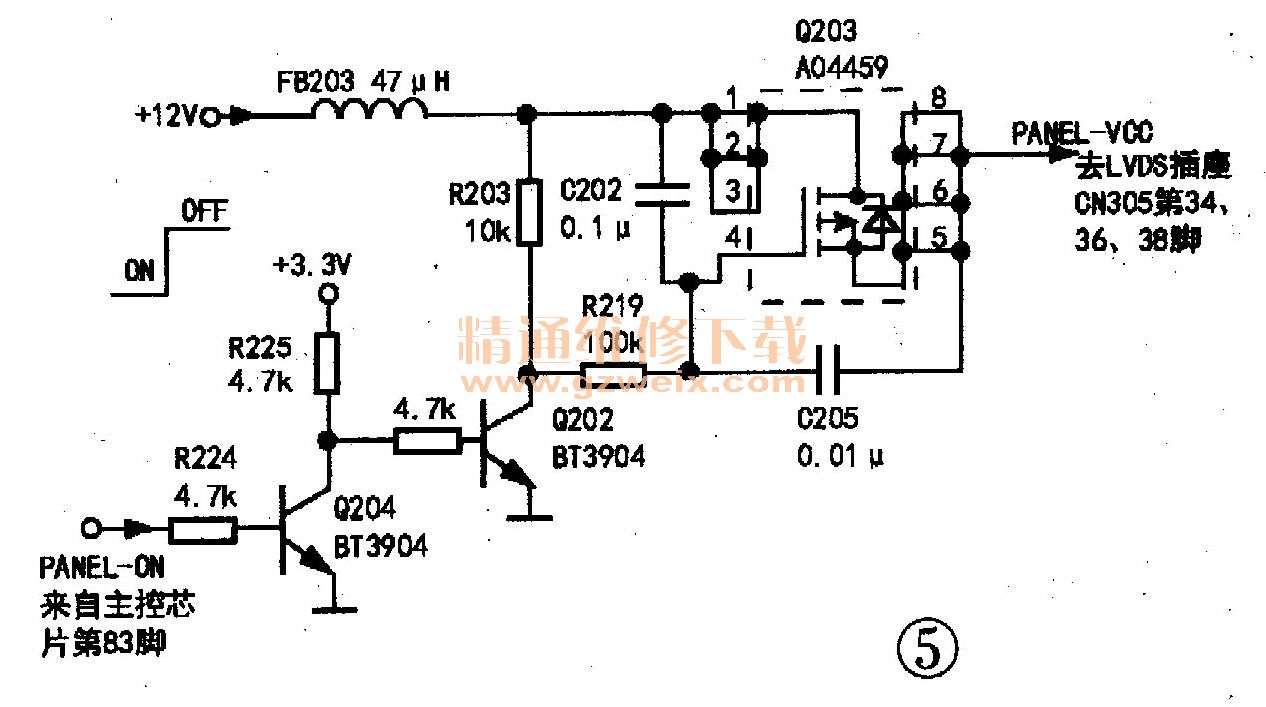

分析检修：由于声音正常，表明问题可能在背光或逻辑板驱动电路或上屏电压丢失。观察背光灯管已点亮，表明MCU（MST719）的背光开启、亮度控制和背光电路工作正常，问题可能在逻辑板的屏信号驱动电路或显示屏上屏电压丢失（含显示屏损坏）。测逻辑板果然没有＋12V （PANEL-VCC上屏电压），此电压来自LVDS插座CN305的34、36、38等脚，测上述三脚电压为0V。显然，是信号板或电压开关电路（见图5）出了故障。测MCU上屏电压控制端83脚，发现已输出正常的低电平，而开关管Q203 （AO4459）的⑤、⑥、⑦、⑧脚（漏极）没有＋12V电压输出。再查Q203源极有＋12V电压，且Q203的栅极也是正常的低电平。据此，表明开关管Q203损坏或引脚出现虚焊，对Q203的焊点用放大镜进行观察，果然发现Q203的栅极焊点有一圈裂纹。经重焊后试机，Q203 （AO4459）的漏极有＋12V电压输出，显示屏上图像出现，故障排除。
