MP4012是一块高精度电流控制型LED驱动控制IC，能为高亮度LED发光二极管提供8V-55V直流供电，广泛用在LED液晶显示器的背光驱动电路中。用此IC设计的驱动电路架构有多种，如同步激励拓扑驱动型（SEPIC ）、自举升压型（BOOST）、降压型（BUCK）以及升压降压型(BUCK-BOOST）。这些电路工作模式可设计成对外挂的MOSFET管驱动采取恒定工作频率方式，也可设计成恒定的关时间工作模式。

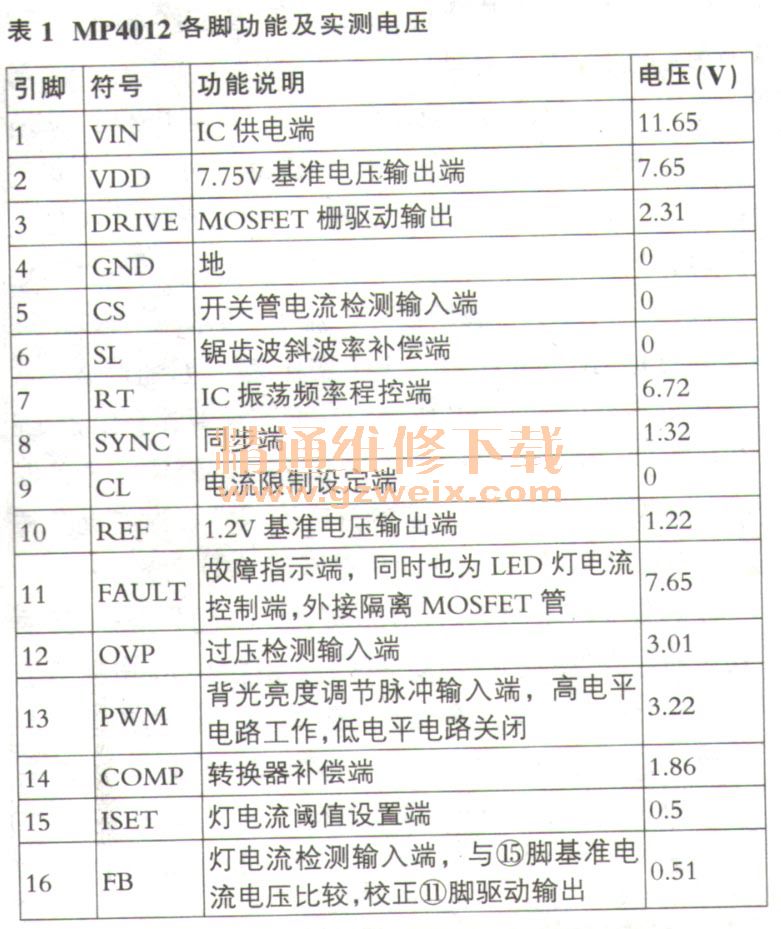

长虹HSU25D -1M6 375、HSU25D -1M6 300、HSS35D-1MF 260、HSS35D-1MF 241、HSS35D-1MC220、HSS35D-I MG 240、HSS30D-1MB 190、HSM45D-1MJ 260、HSM45D-6M4 240等二合一电源板中的背光驱动电路，均采用MP4012作为LED背光驱动控制IC、其实测电压见表1。下面对该IC的各引脚功能进行具体介绍。
1. MP4012引脚功能

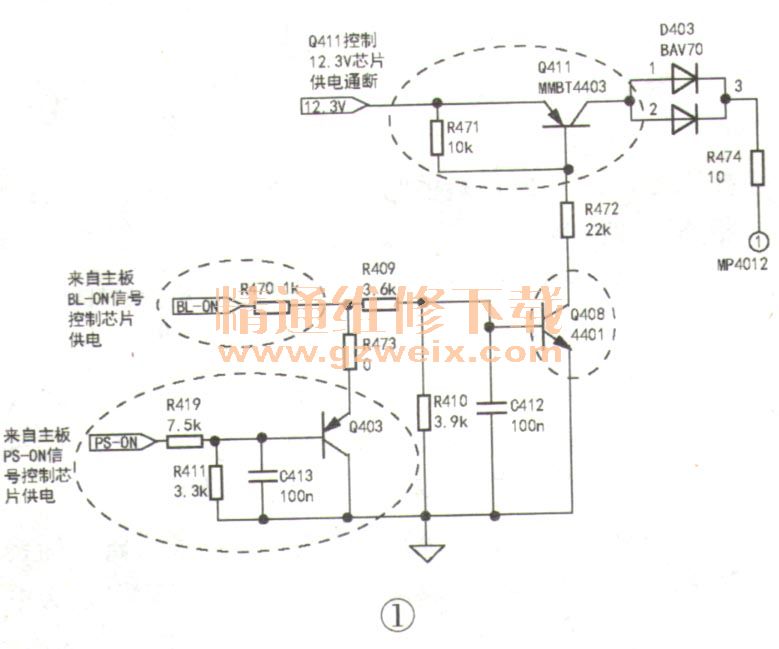

①脚（VIN）为供电脚，供电范围在8V-55V之间。①脚内接线性调整电路，形成②脚的VDD电压。该IC在长虹HSM45D -6M4 240二合一电源板上的供电电路如图1所示。
二次开机时，主板送来高电平的电源开机信号PS-ON使Q403截止。与此同时，开关电源送来12.3V电压接入Q411的e极。另外，控制系统送出高电平的BL-ON背光开启信号，Q408饱和导通，Q411随之饱和导通，12.3V通过Q411的c、e极及D403降压后得到约11.6V电压，为IC的①脚供电。
②脚（VDD），为内部线性电源调整块输出滤波端，外接滤波电容，为IC内所有的电路包括给外部MOSFET栅极提供驱动供电。在长虹电源中，此脚外接电容C126。②脚电压在7.25V～8.15V之间。当该脚电压低于6.7V时，IC将因欠压而保护。

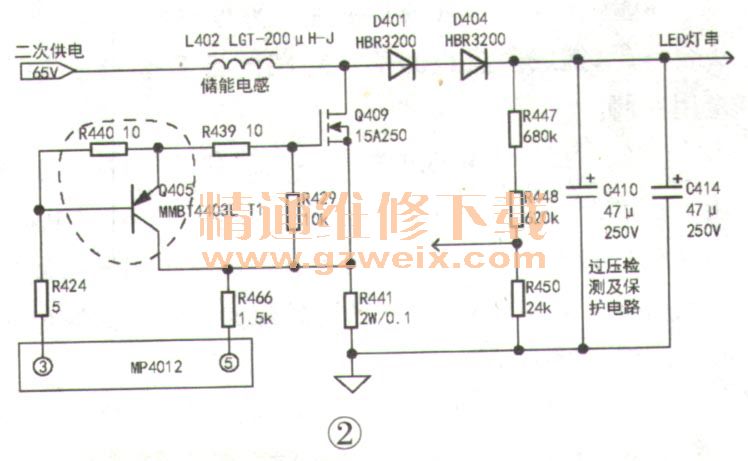

③脚（GATE），外接MOSFET管。在长虹电源中，③脚所接电路为自举升压（BOOST）电路，由MOSFET管Q409、升压储能电感L402、自举二极管D401 \D404和滤波电容C410、C414组成，如图2所示。当③脚输出高电平时，Q409导通，65V电源通过L402、Q409的D、S极及R441、地形成电流回路，L402储能。当③脚输出低电平时，Q409截止，L402产生感应电动势。其极性为左负右正，与65V电压叠加，故对C410、C414充电而建立起高于65V供电的电压，供LED灯串工作。
需要说明的是，在不同的机型中，供给自举升压电路的电源电压不一定相同，如长虹 HSM45D-6M4240、HSM45D-1呵型电源组件的升压自举电路的供电为65V，而HSS30D-1MB 190、HSS35D-1 MF 241电源组件的自举升压供电却为36V，电感L402的规格参数均为LGT-200I.LH可。同样的升压电路要为不同的液晶屏供电，除开关电源提供给自举电路供电的差异外，还取决于LED供电取样电路电阻比例，即图2中的R447、R448 、R450。
④脚接地。
⑤脚（CS）为开关管工作电流检测输入端，内接电流比较器和100ns消隐电路。在图2中，通过R441的电流即为开关管工作电流，建立电压送入⑤脚。⑤脚内接快速电流比较器用于校正振荡锯齿波斜率。为防止电路瞬间产生突发尖峰电流引起电路误控，在比较器后端设置有100ns消隐延时电路LEB。⑤脚还具有大电流限制功能，即过流检测功能，其闭值由⑨脚电平决定。当⑤脚输入电压超过闭值时，过流检测将启动而进入锁死状态。
⑥脚（SL），外接振荡锯齿波斜率补偿电阻R445，改变R445的值则可改变锯齿波补偿率。
⑦脚RT，可程控开关管工作方式，采用开关频率(F）控制或关断时间《CT）工作模式。当在此脚与地间接电阻时，实现程控开关管开关频率（F）。电阻值越大，工作开关频率越低，反之愈高，当此脚与③脚间接电阻时，表明驱动电路采用对开关管关断时间（CT）模式。此脚外接电阻阻值不可随便改变，长虹电源采用频率控制模式，在⑥脚与地间接电阻R464。
⑧脚SYNC，同步端，利用此脚可将多个MP4012集合一起，组成多组LED背光电路同步工作。长虹电源未用此脚。
⑨脚CL端，MOSFET开关管工作电流限制设置端，在⑨脚与⑩脚REF基准电压间接分压电阻R444和R423，如图3所示，以限制闻值。该脚也用于检测自举电压提升电路电感L402通过的最大电流。此脚电压不得超过450mV。
⑩脚REF，即1.25V基准电压形成端，给IC内LED灯电流控制电路供电。此脚外接滤波电容C124。

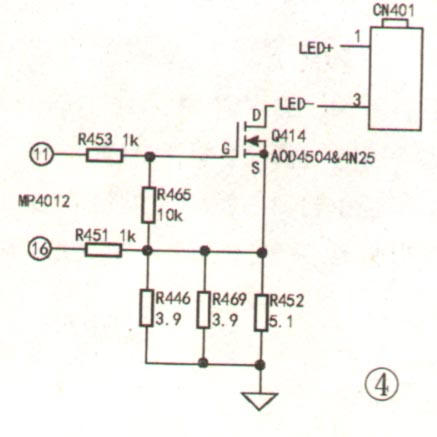

11脚FAULT，故障指示输出脚。当电路出现过流或过压情况时，此脚电压将拉低。⑩脚也用于LED灯电流控制端，它与LED一端的灯电流控制MOSFET管Q414相连，如图4所示。
