采用MP3391的LED背光驱动电路原理分析与故障检修(下)
来源:本站整理  作者:佚名  2016-05-30 11:17:09

    二、常见故障检修
    故障现象1:背光灯不亮。
    首先检查LED驱动电路的电源输入,即插座P601的⑧硕勇脚是否有十58V供电。如果没有,应检查电源供电电路,包括开关电源。若+58V供电正常,则检查升压输出端是否有提升电压。对于DR4610驱动板来说,提升电压约为+47V/+57V(2D/3D状态时)。如果没有,极可能是升压电路发生故障,可检查驱动电路控制块MP3391的供电端②脚是否有约+24V供电电压。若没有,应先检查P601插座⑩脚是否有+24V供电电压,若无,则检查电源供电电路;若⑩脚有+24V电压,则说明电源控制电路(比如稳压管D603、D604开路,控制管Q602、Q603或它们的偏置电路元件损坏)存在故障。

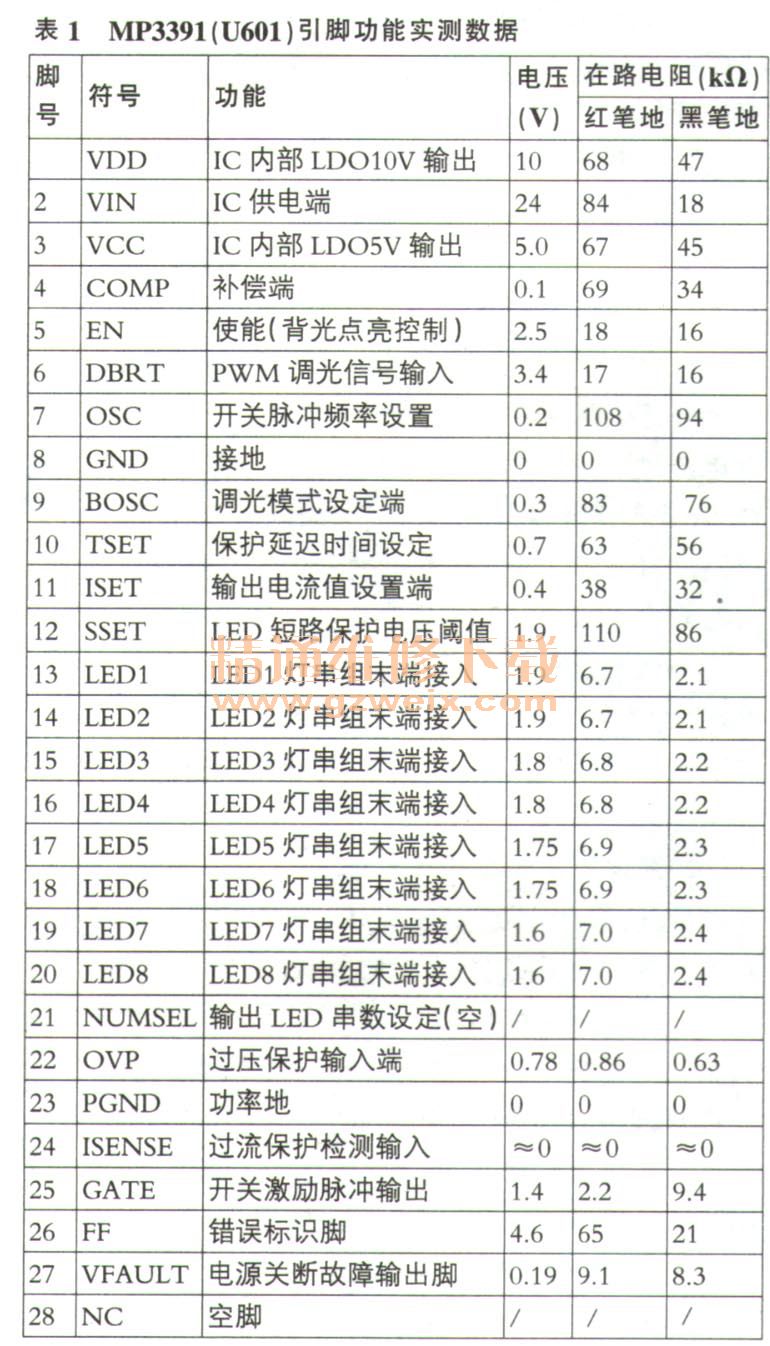

    如果MP3391的供电端②脚供电正常,则应检查MP3391的⑤脚是否有+2V以上的背光控制信号,若无,则从插座P601③脚开始向前检查信号传输电路,包括主板上的MCU的BL ON端是否已发出正常的BL_ON信号。如果未发出正常BL_ON信号,则可能是MCU的工作条件未满足或开机时序错误所致(这已超出本文范围,在此从略)。若MP3391的⑤脚有+2V以上的控制信号,则查MP3391的25脚是否有开关脉冲输出,若没有输出,在+58V输入电压正常、MP3391供电、外围元件无异常及亮度控制端⑥脚电压不低于+2V的前提下,说明MP3391可能损坏,可代换一试;如果25脚有输出,则说明升压电路有故障,应对升压电路元件(包括L601、D601、C611、C61:等)进一步检查。表1给出了MP3391引脚功能与在路2D状态下实测电压、电阻数据,供参考。

    故障现象2:开机后屏幕瞬间点亮,但随后黑屏。
    该故障基本上可判断是背光灯串或背光驱动电路存在异常,MP3391保护起控(或保护电路本身故障)。首先检查MP3391的故障关断驱动端27脚电压,正常情况下,该脚应为低电平,如果是低电平,则说明故障可能在信号输入/输出或电源的供给方面,可先检查驱动板相关输入、输出插头与插座有无接触不良现象,然后检查MP3391的②脚+24V电压是否正常。如果MP3391的27脚是高电平,即可认定故障是由保护电路动作所致,接下来可检测R627与R628连接处的过压保护取样电压,若低于+1.24V,则可确定故障不是过压保护电路动作所致;反之,则故障是过压保护电路动作所致。在这种情况下。可先测量升压电路+58V输入电压是否过高,若是过高,则应对开关电源进行检修。若正常,则应对过压保护取样电路元件进行检查,如分压电阻8628是否正常。如果故障不是过压保护电路动作所致,则极可能是过流保护电路动作所致,这时测量MP3391的22脚电压,如果小于+0.08V,则可确认是输出对地存在短路故障,如滤波电容C611、C612之中有严重漏电,或LED灯串对地存在短路,应对上述元件或背光板进行检测。如果上述检查基本正常,说明故障可能是升压管Q601输出过流,可检测MP3391的24脚电压,如果大于+0.002V,则表明故障是过流保护电路动作所致,应对亮度控制电路、背光板上的灯串进行检查。如果观察屏幕亮度不是很亮,LED灯串也未发现异常,则导致过流保护一般是过流保护取样电路有元件出现问题,如取样电路中的电阻R620-R624某只开路、阻值变大及焊点开焊等。
    故障现象3:屏幕亮度过暗。
    先调节亮度,观察屏幕亮度有无变化,若有变化,表明亮度控制电路基本正常(否则要检查亮度控制电路),检查升压电路V1+电压是否正常(+105V),如果过低,再查+58V供电电压是否正常。假若+58V供电正常,则表明升压电路存在问题,如升压整流二极管D601反向漏电流过大、滤波电容C611、C612失容、升压开关管Q601饱和压降过大、升压电感L601有局部匝间短路等(注:L601、Q601最好采用替换法检查)。
    故障现象4:屏幕亮度过亮。
    先调节亮度,观察屏幕亮度有无变化,若有变化,表明亮度控制电路基本正常(否则要检查亮度控制电路,直至用替换法检查MP3391),检查升压电路输入电压是否正常。
    故障现象5:屏幕亮度不均。
    拆开背光板,通电观察灯串的点亮情况。如果某路灯串所有LED均不亮,应通过电压跟踪法,找出断路处。断路处通常发生在灯串的前部,如某路灯串电压输入插头与插座P602接触不良,当然也有特例是某只LED灯开路,导致整个灯串LED都不亮。
    另外,若某只或几只LED短路后,本就它的电压将由该灯串中的其他LED共同分担,显然该灯串中其他LED的亮度将会增大,在显示屏对应的部位亮度高于其他部位,就会表现出亮度不均现象。因此,只要对不亮的灯串将断路处接通使之全部点亮,对于个别损坏的LED予以更换后就可修复该故障。
      故障现象6:屏幕闪烁。
      屏幕闪烁故障可能原因是亮度控制电路、背光启动电路、电源供电电路、过压/过流保护电路之中存在软故障。该故障的检修思路是:首先测量MP3391的背光启动端⑤脚电压是否稳定,接下来测量供电电压(包括MP3391②脚的约+24V供电及升压电路的+58V供电)是否正常,接下来测量MP3391的22脚电压是否低于+0.08V,且基本稳定。否则,就要对过压保护取样电阻R625~R628进行检查。最后测量亮度控制端⑥脚电压,如果波动,说明故障可能是亮度调整电路故障所致,应对主板的亮度信号传输电路进行检查;如果⑥脚电压稳定,则检查过流、过压保护电路,如升压开关管过流取样电路中的电阻R620-R624中某只虚焊,就会导致过流保护电路误动作。再比如LED灯串中存在不稳定的对地漏电现象,也会使过流保护电路动作(发生过流故障时,保护电路不是立即动作,而是在MP3391⑩脚电平未达到+1.24V之前,25脚输出一定频率脉冲使 Q601导通,因此提升电压时有时无)。
