液晶彩电某类信号源状态异常分析与检修
来源:本站整理  作者:佚名  2016-05-12 08:35:55

    该类故障是指在TV、AV、YPbPr、VGA、HDMI等信号源中,仅部分信号源出现无图像、无伴音、无彩色或图像效果差等现象。
    本类故障的特点是:只有某类信号源的图像或伴音异常(含图像、伴音均无),而其余信号源的图像、伴音均正常。

    一、故障分析
    在此类故障中,除部分故障系使用者对菜单中信号源的选择不当外,常见原因是主板或连接线异常。在主板故障中,部分是因总线中相关数据错误所致,即常说的软件故障,更多的是硬件故障,常见原因如下:
    1.总线中相关信号源的选项数据错误

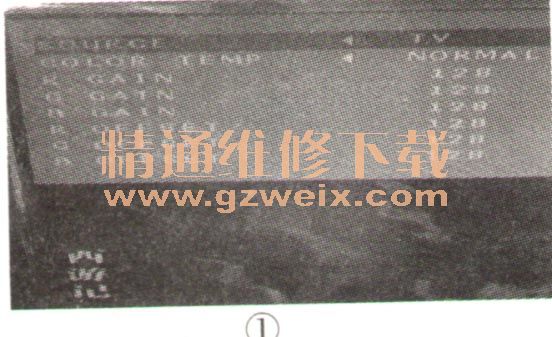

    液晶彩电可输入多种信号源,由于每种信号源的组成不同,则对应的放大、解码等电路的工作模式或参数也不相同,而这些模式或参数可在总线中进行设置,如图1所示("SOURCE"表示信号源),若设置不当,则会导致该类信号源的状态异常。

    2.总线中的“屏参”值与实际所用液晶屏不一致
    液晶屏是各类信号源的终端显示装置,但不同型号的液晶屏对主板送来的信号“成分”要求不完全相同,这一点与CRT不同。液晶彩电生产厂家通常在主板总线中设有“屏参”选项,如图2所示,通过改变此项的值可让同一型号主板能配接不同型号液晶屏。若“屏参”值与实际所用液晶屏不一致,会出现多种故障现象,包括某类信号源状态异常故障。

    3.主芯片的输入端口内部电路损坏

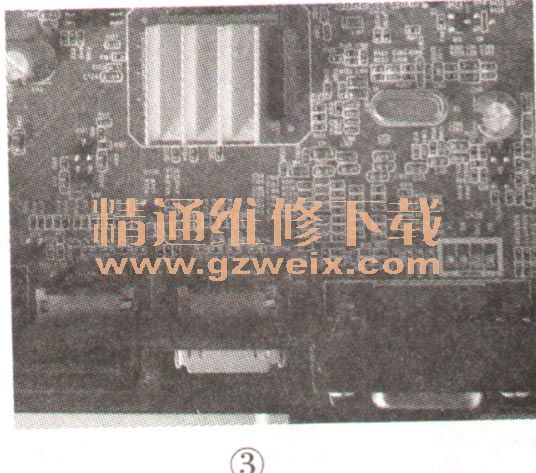

    近年来,大多数液晶电视采用单芯片方案(即将CPU、解码、格式变换等电路集成在一块芯片中,该芯片又称为主芯片)。在这类彩电中,部分彩电的外接信号源未经电容隔离,而是经电阻直接送给单芯片的某引脚,如图3所示。加之部分信号源(如机顶盒、DVD、播放器、电脑主机)存在机壳带电现象,若带电连接信号线,极易导致主芯片相应引脚内部电路损坏,这也就是实修中常说的主芯片被静电击穿。

    4.信号输入电子切换开关工作异常
    在部分液晶彩电的信号输入电路中,设有电子切换开关,例如常用电子开关4052来进行AV 1. AV2信号的切换,用PS321来进行HDM1、HDM2信号的切换。若电子切换开关工作异常,必然会导致某些信号源的状态异常。
    5.对应的信号源连接线或输入电路异常
    (1)TV信号输入电路
    新型液晶彩电大都采用微型化的硅高频头,如图4所示。对于不搜台、不存台故障,主要检查高频头供电电压3.3V是否正常,前段滤波网络有无虚焊现象,总线电压是否正常,AGC电压是否正常(在搜台过程中,AGC电压在0V~3.3V之间波动,有信号时AGC电压低,无信号时AGC电压高),内部谐振电感有无虚焊、损坏现象。如果上述检查均正常,则故障原因为高频头IC不良。对于接收射频信号时,图像效果差、噪声点大故障,主要检查前段滤波网络及中频信号输出滤波网络是否正常,最后代换高频头IC。

    对于采用普通高频头的液晶彩电,若TV搜不到台或搜台效果差,可先代换高频头内部那几只电解电容,其他检查方法与普通CRT彩电相同。
    (2)AV/YPbPr信号输入电路
    AV/YPbPr信号属于模拟视频信号,是高频信号(如CUBS信号频率高达6MHz),若传输线路阻抗不匹配,则会产生信号反射,影响信号质量。在外部信号源输出这类

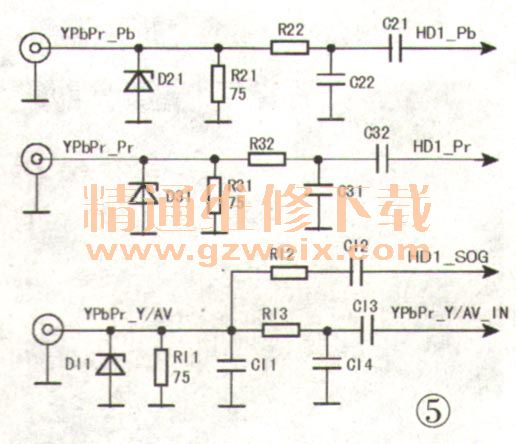

模拟信号中,可能含有不确定的直流电压,若直接与电视机相连,会影响后级电路甚至烧坏电路,所以在信号传输通路中加入耦合电容来隔离,如图5所示。另外,为了让信号能在各种音视频设备中更好进行匹配传输,视频信号的线路阻抗统一为75Ω。

[1] [2] [3] [4] [5] [6]  下一页
