在路测量主芯片的异常信号源的输入端口的在路电阻,对比其他信号源的电路电阻,判断主芯片有无问题。正常情况下,主芯片的信号输入端口的正、反向在路电阻分别为数千欧姆和数十千欧姆,两者的差值很大。若测得的正、反向在路电阻均很小,或者两者差值很小,则表明主芯片的该端口内部电路已损坏。
第五步:重新升级软件。
若怀疑软件有问题,可先进入总线找到“初始化”或“复位”选项,如图14所示(“RESET”表示复位的意思),进行此项操作。若无效,则重新升级软件。
例如:一台海信液晶彩电,只要接上VGA一端并不连接电脑等设备),电视就自动关机。进入总线,进行清空母块操作即可。

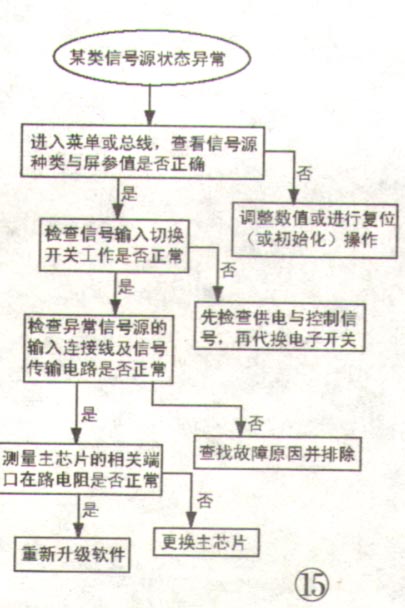

综上所述,某类信号源状态异常故障的检修流程如图15所示。
