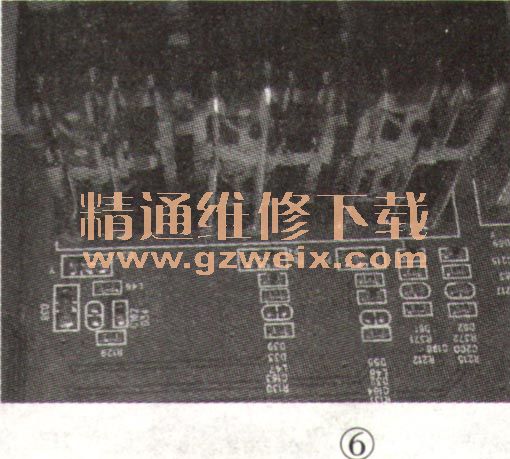

若输入AV/YPbPr信号图像偏色，则先找到该路信号的输入端口及输入电阻、电容、保护二极管，如图6所示，在路测量输入端对地阻抗是否为75Ω，如正常，则检查后级电路。若输入AV/YPbPr信号无反应，则检查后级电路中电容、电阻有无虚焊或损坏现象，如正常，则检查主芯片电路。

    （3）VGA信号输入电路

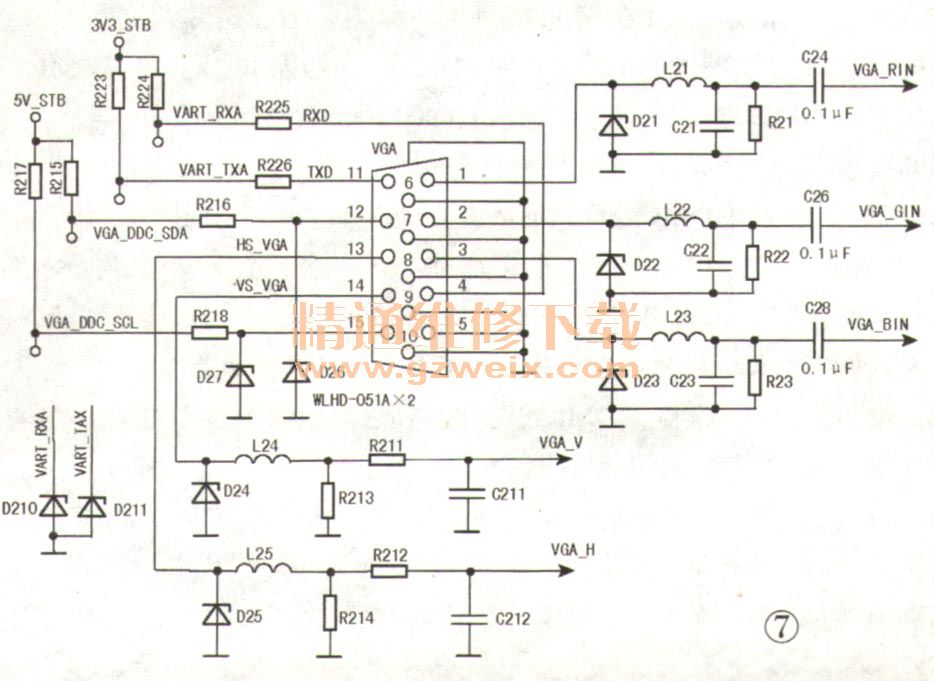

    液晶彩电的VGA信号输入典型电路如图7所示。VGA插口的①试国脚分别是R、G、B信号输入端，对地匹配电阻均为75Ω、13、14脚分别为行、场同步信号输入端，12、15脚为总线通讯端，④、11脚为RS232通讯端。许多液晶彩电将12、15脚或者④、11脚作为软件升级的输入端口。

    若输入VGA信号画面偏色，则先检查设置是否正确，再进入工厂模式查看白平衡数据是否正确，最后检查R、G、B三基色输入通道及其对地电阻是否正常。若输入VGA信号无反应或图像行、场不同步、扭曲，则检查VS、HS信号通路，可通过用万用表测量对地电阻来判断，也可用示波器测量信号波形来判断。
    另外，部分液晶彩电还安装有一只VGA信息存储器，主要存储显示装置的分辨率、刷新率等信息，若该存储器损坏，也会导致输入VGA信号时无图像或图像异常。
    （4）HDMI输入电路

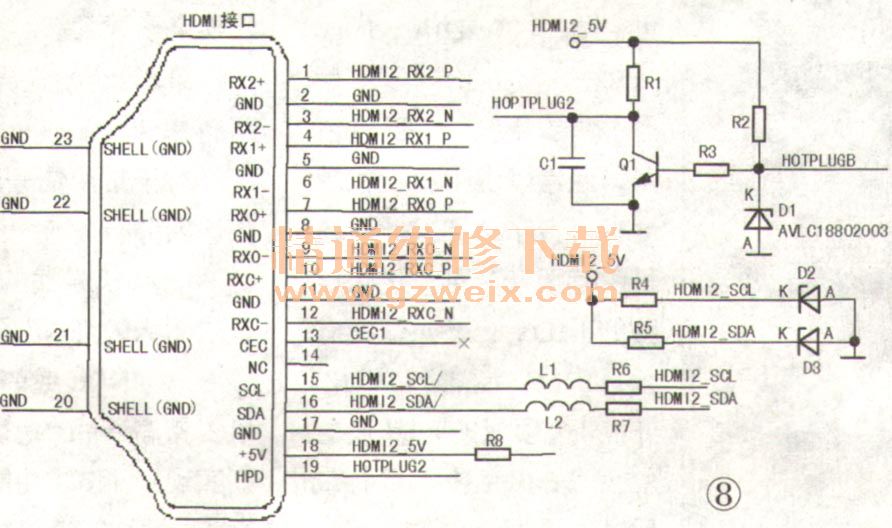

    HDMI表示高清数字多媒体信号，图像信号与伴音信号以数字方式通过同一条线路进行高速传输，其典型输入电路如图8所示。

    对于输入HDMI信号无反应敌障，则先测量18、19脚的5V电压是否正常，再测量差分信号端电压是否为3.3V，如果这些电压正常，则表明HDMI输入端或主芯片不良。如果差分信号端电压异常，则表明主芯片不良。如果不识别HDMI设备，则原因是输入端子或HDMI信号切换芯片异常，也有可能是主芯片不良。如果输入HDMI信号，显示一会儿后画面就消失，其故障原因通常是缺少DHCP KEY数据，将其烧录到存储器中即可。
    另外，在使用HDMI信号源时，尤其是以电脑、游戏机、HDMI播放器为信号源时，应先对HDMI信号源的音频选项进行正确设置，否则易出现有图无声故障。例如连接电脑时，应先关断电视与电脑的电源，连接好HDMI线后，接通电视机并开机，将信号源设置为HDMI。然后启动电脑，并安装好HDMI驱动程序，接着点击桌面右键，选择显卡设置面板，并单击打开；在该控制面板中选择“设置多个显示器”，选择主副显示屏，若选择“复制”模式，则电视机和电脑显示器上会显示相同画面；若选择扩展模式，则电视机和电脑显示器上会显示不同画面，如电视上显示电影画面，显示器上显示游戏画面。
    接下来需进行音频属性设置，无声故障的原因往往就出在这里。一般的显卡驱动都集成了HDMI声音驱动芯片，安装显卡驱动后，windows系统下的设备管理器中会有HDMI audio选项。

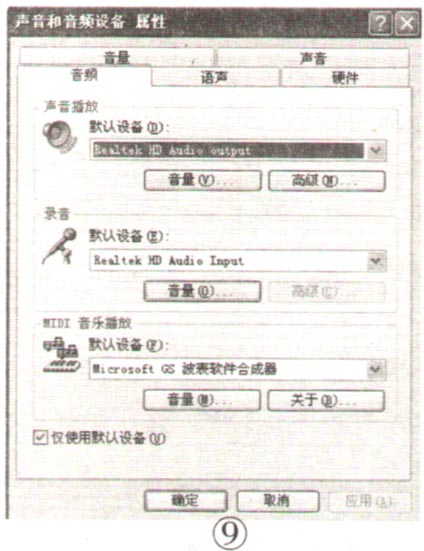

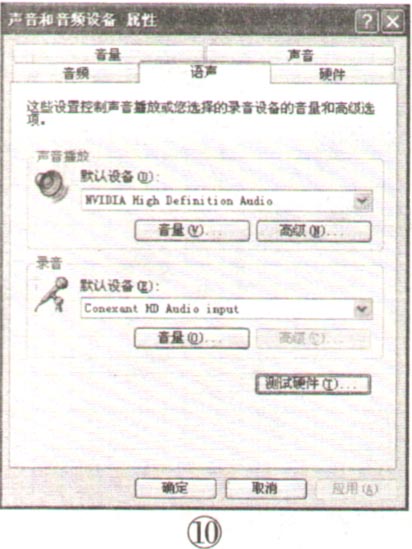

    选择“声音和音频设备属性”选项并打开，如图9所示，在音频选项界面中，选择HDMI声音输出为默认设备即可。如果电脑主机采用的是带音频输出功能的显卡，则将声音播放中的默认设备选择为该显卡的音频设备名称即可，如“NVIDIA  HighDefinition Audio”等，最后点击“应用”，如图10所示，通常情况下电视机就会有声音了。如果此时还是没有声音，可先进入电脑的BIOS设置，查看有无HDMI Audio（HDMI音频）选项，如有，其设置应为“Enable"（开启），最后进入语声选项卡，点击“测试硬件”即可。



    值得注意的是，用HDMI线连接电视机需注意以下问题：（1）虽然HDMI接口支持热插拔功能，但由于不同设备间电路参数存在差异，为了安全起见，应断电连接，否则易损坏HDMI接口电路。（2）部分电视没有自动搜索HDMI信号功能，这时需手动将其设置为HDMI模式。（3）在电脑中，HDMI接口也是需要安装驱动程序的，否则会导致图像或声音异常。（4）需在电脑主机的音频属性中，设置HDMI为默认设备。（5）有些集成显卡的主板还需要进入BIOS，将“Onbard VGA Connect”选项设置为“D -SUB/HDMI”，否则也会出现有图像没声音的现象。
须注意的是，HDMI信号有版本之分，若液晶彩电的HDMI信号版本低于HDMI信号源的版本，会出现有图像、无声音故障。
