例3：一台创维55L09HF液晶彩电（8DA5机芯），能切换到HDMI状态，但输入HDMI信号声、像全无。
    分析检修：试机输入TV、AV等信号，图像、声音均正常，由此判断故障出在HDMI信号输入电路中。

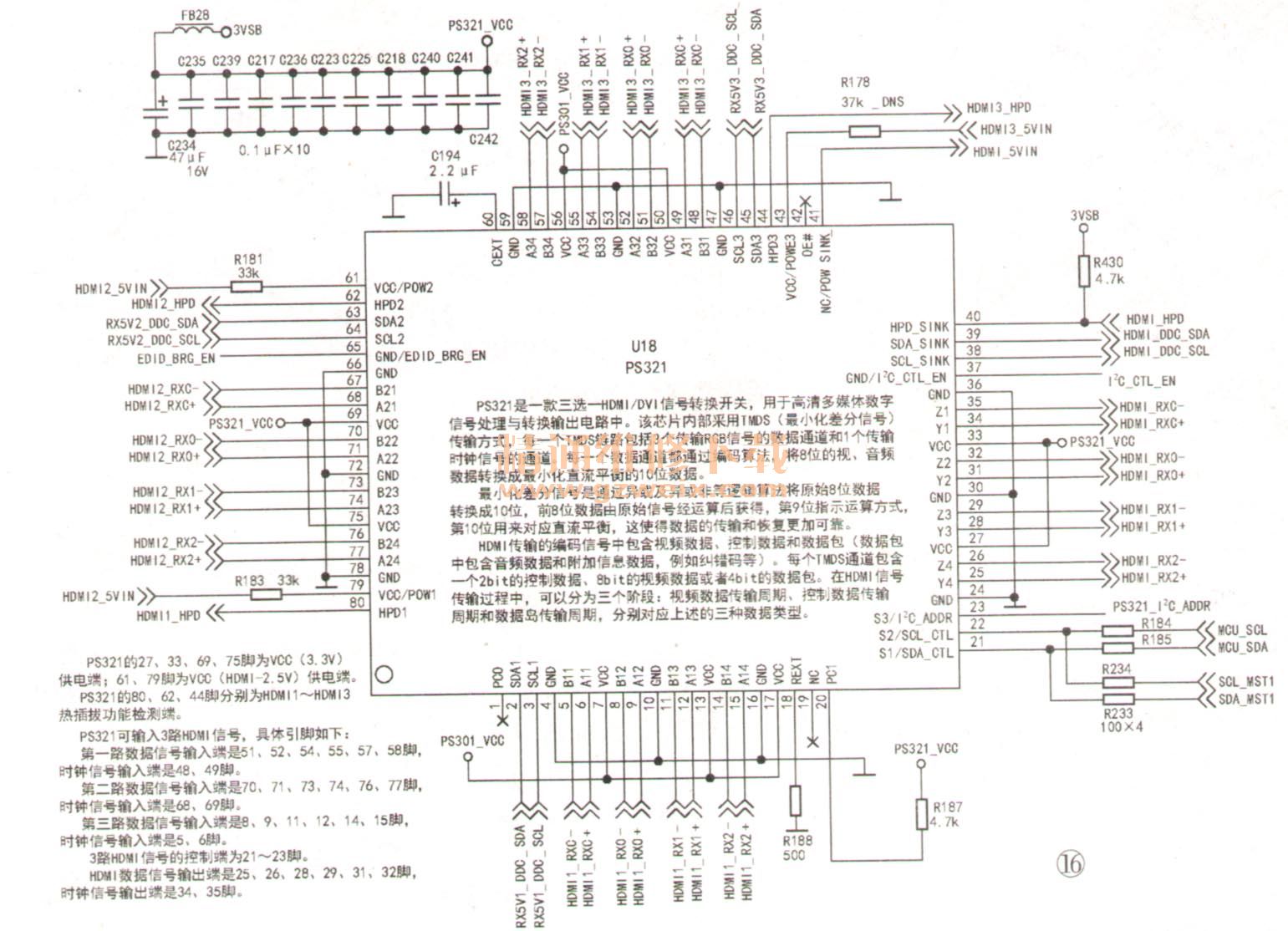

    该机采用具有强大图像处理功能的SVP -QX68（泰鼎公司开发）作为主芯片。由于SVP-QX68自身只能接收一路HDMI信号，为了能接收两路HDMI信号，该机安装有三选一HDMI/DVI信号切换集成块PS321（U18），如图16所示。PS321的工作电压为3.3V，可以输入3路HDMI/DVI信号，在总线控制下选择其中的一路HDMI/DVI信号输出。

    分别从HDMI1、HDMI2端口输入信号，均无反应，判断HDMI端口损坏的可能性不大；换用HDMI连接线后故障依旧，由此判断故障在以U18为中心的切换电路中。测得U18的3.3V供电滤波电容C234两端电压为0V，顺着线路检查，发现贴片电感FB28已断路。测量C234两端的在路电阻，并无短路现象，试用一只0Ω电阻代换FB28后开机，故障排除。
    例4：一台海信TLM47TO8GP型液晶彩电，用HDMI线连接XBOX360型游戏机，只有图像没有声音。

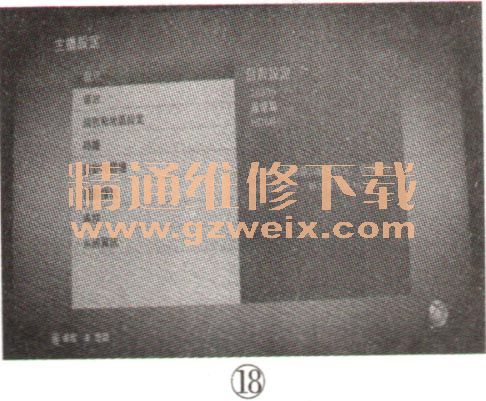

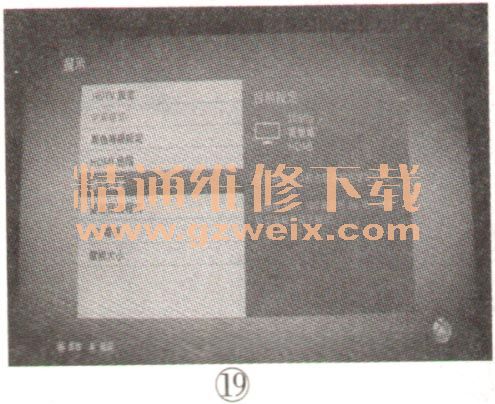

    分析检修：该故障的原因是游戏机的视频选项设置错误，其正确的设置方法如下：先对游戏主机开机，将光标移到“系统设定”项中，如图17所示，进入主机设定选择“显示”，如图18所示，选择“显示搜索”并进入，如图19所示，将“显示搜索”设为“停用”，在随后出现的对话框中选择“是”，最后关机后再重新开机即可。
