二、故障检修步骤与方法
第一步：查看信号源的选项数据及屏参值是否正确。
实修时，应先进入菜单查看信号源的选择是否正确，若正确，则进入总线查看该类信号源相关选项数据以及屏参是否正确，如图11所示。
第二步：检查信号输入切换开关工作是否正常。
实修时，若怀疑电子开关工作异常，可先找到该电子开关对应信号源的输入、输出端，然后用导线跨接输入、输出端后试机，若故障排除，则可确认电子开关有问题，此时重点检查电子开关的供电与切换控制信号是否正常，最后代换电子开关。
第三步：检查异常信号源的输入连接线及信号传输电路。
对于常用信号源信号传输电路的检查见上一节的“故障原因分析”。对于信号源的输入连接线而言，要特别注意对HDMI信号线的选择，若选用不当，易出现有图像、无伴音或图像闪烁、黑屏等故障。
对HDMI线的选择，首先是对版本的选择。如果电视机支持高清3D功能，则一定要选用1.4版的HDMI线，否则实现不了3D功能。目前，大多数液晶彩电只支持1080P高清，而不支持3D功能，并且很多电视机并未达到1080P的物理分辨率，采用的也是1.3版及其以下的HDMI接口，这时选用1.3版的HDMI线也就能满足要求。当然，如果有条件，建议最好还是选用1.4版的HDMI线，因为1.4版HDMI线可向下兼容其他版本的HDMI线。
提示：目前，市售的HDMI线有多个版本，且质量参差不齐，并且很多HDMI线并不标注版本号，只标注功能，那么选购时应查看其是否支持3D和网络功能。

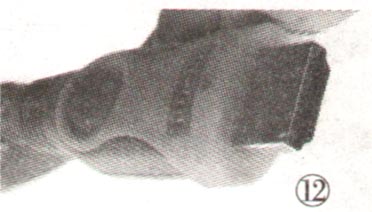

选购HDMI线时，线材质量是关键，先观察HDMI线两端的接头是否镀金。优质的HDMI线两端接头一般都是镀金的（价格要略高一些），如图12所示。需说明的是，并不是未镀金的HDMI线就不好，也有部分没有镀金的HDMI线的信号传输能力也很好。
接下来看线缆两端是否带有抗干扰磁环，如图13所示。磁环对于HDMI线的作用是阻止混入原始信号中的杂质信号输入或输出。连接在线缆内部的地线将杂质信号（高频电流）引到大地，这样就能达到净化传输信号的目的。
在芯线方面，最好选用纯铜芯线，因为这样才能保障信号的高质量传输。目前，市场上有很多HDMI线采用廉价的铜包钢材料，其传输性能远远不如纯铜芯线，甚至达不到1080P的信号传输效果。当然，市场上也有用纯银做成芯线的HDMI线，但这种线的价格昂贵。
提示：1．劣质HDMI线在使用一段时间后，容易出现接触不良、杭干扰能力差等现象，则显示的图像会表现为闪烁、效果差、黑屏等现象。
2．目前，市售的1.4版HDMI线很多采用简易版（13根芯线＋1地线），而标准版则有19根芯线和1根地线。简易版比标准版少了4根屏蔽线及2根功能线，并且部分线采用劣质芯线，其信号传输效果大打折扣。
第四步：检查主芯片。
