故障现象2:不开机,指示灯亮。

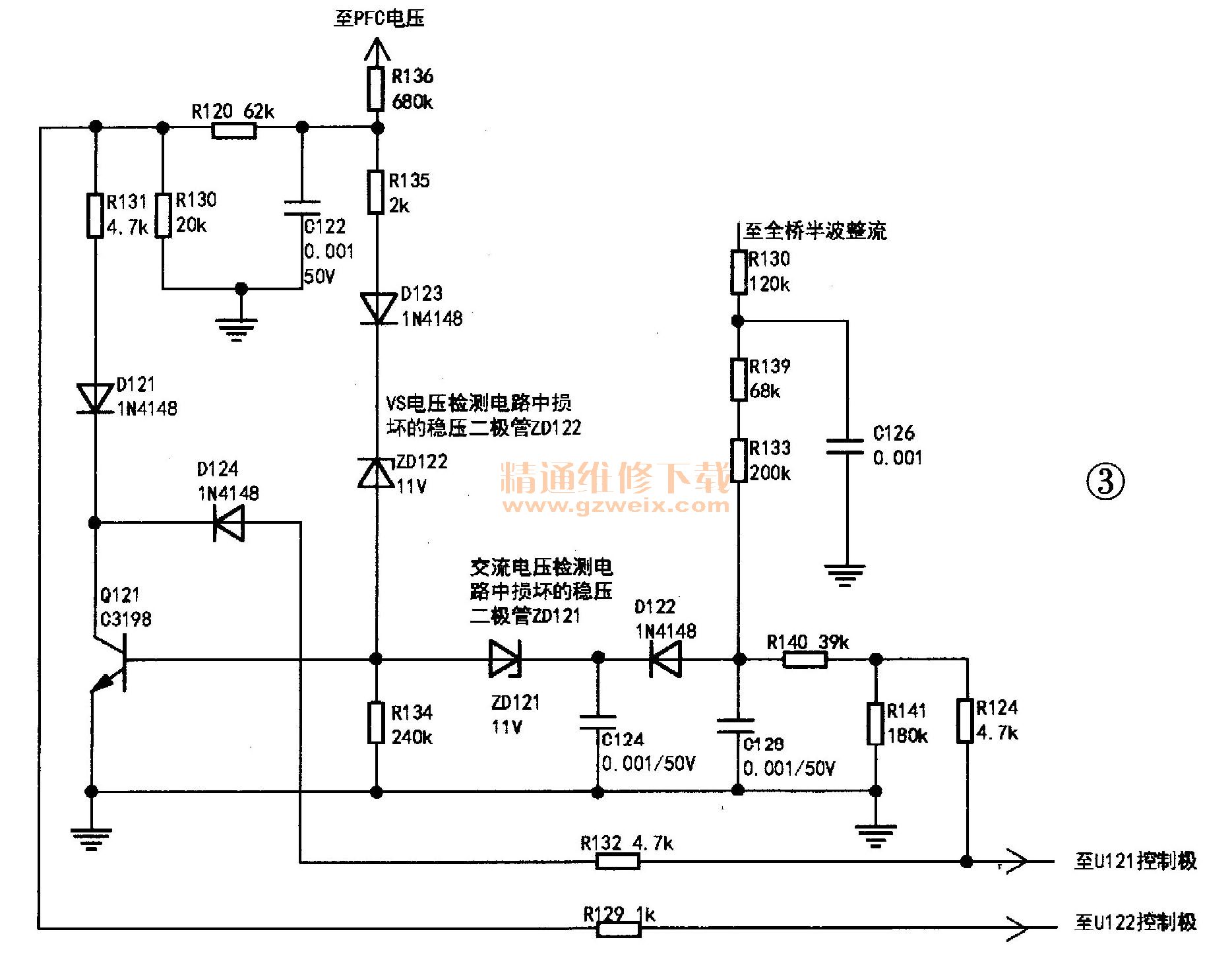

分析检修:通电指示灯亮,二次开机后测量没有VS电压输出,取下电压板单独试机也没有VS输出,说明是电源板本身有问题。通电测量PFC电压能升至380V左右,但马上就降低,把IC801⑤脚断开,PFC电压也如此,那么基本确定是PFC形成电路有问题。PFC电压能升到380V左右,说明启动和振荡电路没问题,重点应在反馈和检测保护电路上。测量IC70118脚(PFC的检测保护脚)时电压为4.9V,但马上就降低(正常为4.9V),于是把PC152的③、④脚短接,开机VS有电压输出,仔细检查VS的检测保护电路,发现ZD 122漏电,更换后故障排除,电路如图3所示。
