等离子电源的维修技巧

来源：家电维修作者：佚名 2016-12-28 08:27:28

    故障现象4：无VS电压输出。
    分析检修：通电测PFC电压能升到380V，说明PFC电路没有问题，进一步检测IC801的⑥脚有13.34V供电，而检测③脚却有8V左右电压，说明MOs管Q801、Q803过流了，使过流检测电阻R805、R816两端电压升高，送至其③脚内部进行电压比较检测。一般引起过流的原因除了MOs管击穿损坏外，还有就是IC801内部击穿所致。在检查VS电压的反馈支路和输出支路没有发现异常元件情况下，回头检测IC801的⑤脚输出的驱动信号对地阻值明显偏小，断开外围电路也如此，代换NCP1207后故障排除。
    故障现象5：PFC不启动。

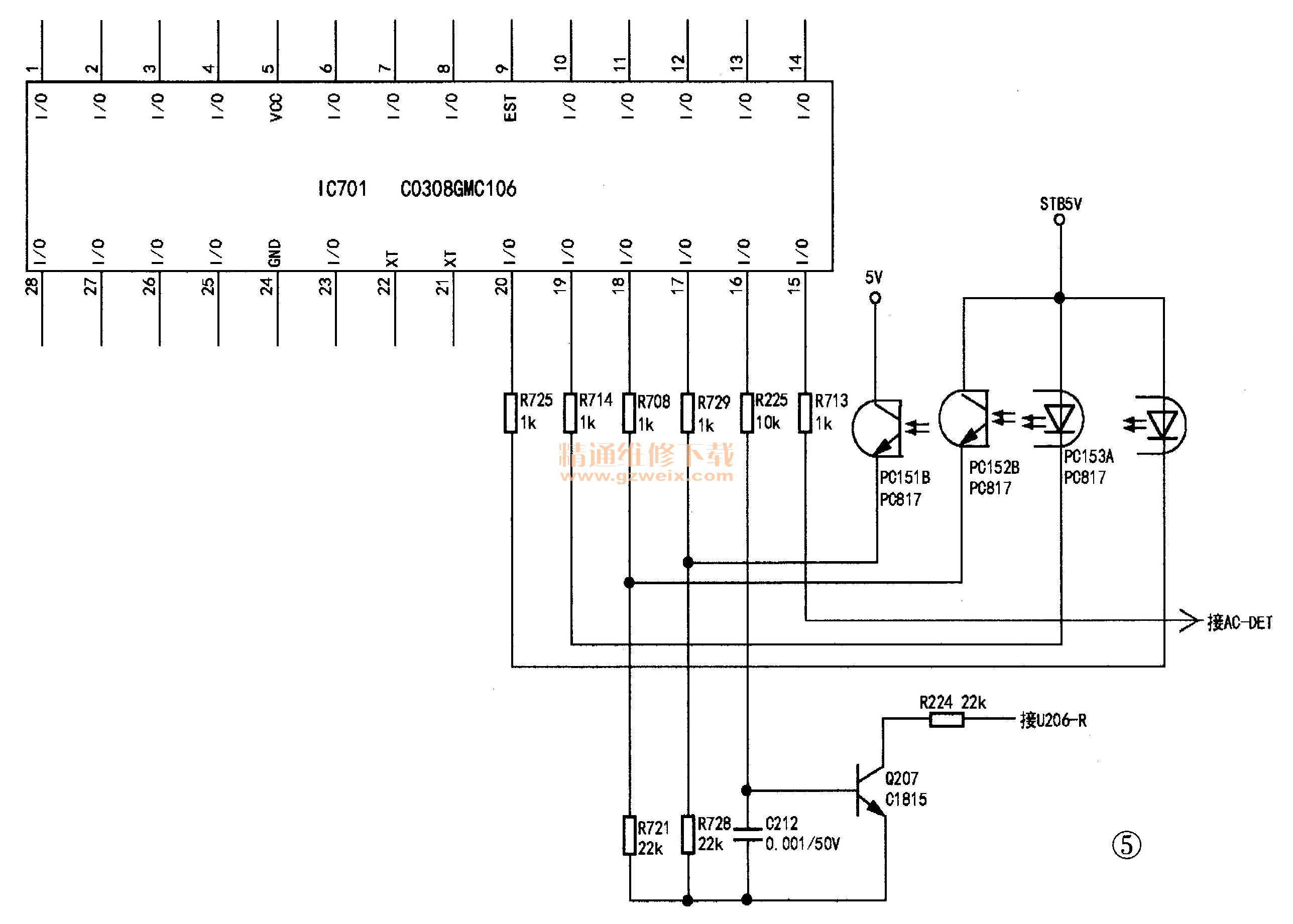

    分析检修：开机检测VS没有电压输出，测量PFC电路也没工作，于是短接PC151和PC152的③、④脚，PFC电路还是不工作，再短接PC153的①、②脚，结果PFC电路工作了，说明M CU输出01 PFC制有问题。而此信号旱从MCU的19脚输出，于是测量19脚有5.12V，顺路检查发现至电阻R714一端有而另一端却没有电压了，仔细观察发现R714已经有裂纹了，更换后故障排除。故障部位电路见图5所示。
