北京 2915T、2913T、2918T、2925T、2992T、2576T、2523T、2515T、2576T、3456T 等系列彩电，属 S5lA 机芯。采用 I2C 总线控制技术，其保护电路与众不同，采用了多重保护电路：一是由微处理器 I2C 总线系统构成的保护电路：二是由低压稳压电路构成的过流、过热保护电路；三是由小信号处理电路构成的过流、过压保护电路。三部分保护电路互相牵连，保护电路设计的电路较多，进入保护故障的几率较高，给该机的维修造成一定困难。下面以北京 T2915T 彩电为例，介绍保护电路的原理与维修。

一、保护电路工作原理

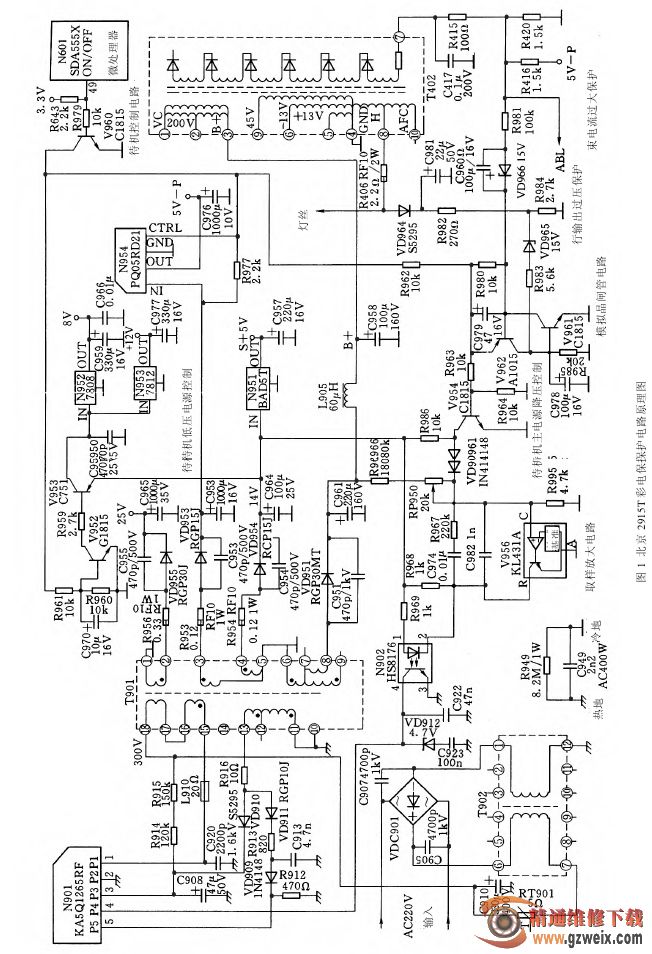

该机微处理器 IC901 采用 Z90361-01P，主要小信号处理 IC201 采用 TDA8844 等飞利浦电路，稳压电路IC804、IC803 采用 KA7630、KA78R05，微处理器的开 /关机控制与保护电路与其他机型不同。其多数保护故障的过程是：由小信号处理电路 TDA8844 对过流、过压故障检测，将检测结果通过 I2C 总线系统报告微处理器 Z90361-01P，由微处理器执行保护，通过开 / 关机控制端迫使电压稳压电路 KA7630、KA78R05 停止输出电压，进入待机保护状态。其保护电路结构如图 1 所示（图见下页）。
