图 5(c)中，寻址电极 A 的第 3、5、7 列为高电平，扫描电极 Y 的第 3 行为高电平，此时，第 3、5、7 列第 3行的子像素被选择。
图 5(d)中，寻址电极 A 的第 2、3、4、5、6、7、8 列为高电平，扫描电极 Y 的第 4 行为高电平，此时，第 2、3、4、5、6、7、8 列第 4 行的子像素被选择。图 5(e)中，寻址电极 A 的第 5 列为高电平，扫描电极 Y 的第 5 行为高电平，此时，第 5 列第 5 行的子像素被选择。
图 5(f)中，寻址电极 A 的第 1、2、3、4、5、6、7、8、9 列为高电平，扫描电极 Y 的第 6 行为高电平，此时，第 1、2、3、4、5、6、7、8、9 列第 6 行的子像素被选择。
图 5(g)中，寻址电极 A 的第 2、3、4、5、6、7、8 列为高电平，扫描电极 Y 的第 7 行为高电平，此时，第 2、3、4、5、6、7、8 列第 7 行的子像素被选择。
图 5(h)中，寻址电极 A 的第 3、4、5、6、7 列为高电平，扫描电极 Y 的第 8 行为高电平，此时，第 3、4、5、6、7 列第 8 行的子像素被选择。
PDP 显示屏的各行被扫描一遍后，X 维持电极输入高压，点亮以上所有带有高电位的 R、G、B 等离子管，等离子管内部空间里的惰性气体放电，产生的紫外线激发荧光粉，发出由 R、G、B 三原色混合的可见光，最后的显示效果如图 5(i）所示。
4. FDP显示屏灰度和彩色显示的原理
我们熟悉的 CRT 彩色显像管亮度的调节是通过控制加在 Y 极上的电压来完成的，电压不同，电子束电流大小不同，全屏亮度不同，可实现无级调整，因此它可显示的色彩种类为无穷多种，其调制特性线性好，调制方式简单，最适用于模拟电视信号激励。
PDP 显示屏辉光放电电流大小不好控制，它的调制特性只有“亮”与“暗”两种状态。为了实现亮度(灰度)调整，可以通过改变亮、暗时间的长短，来完成亮度的控制。根据 AC-PDP 结构的特点，PDP 显示屏采用子帧驱动方式实现灰度等级调整。

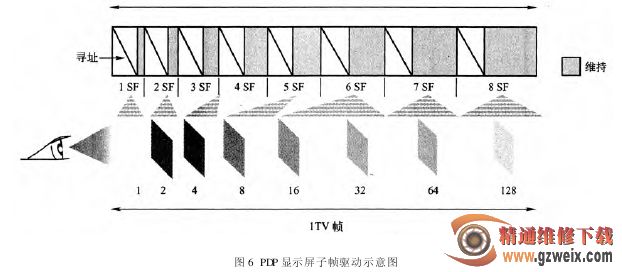

图 6 所示是 PDP 显示屏子帧驱动的示意图。它是将一帧图像的显示时间，不等间隔地分为若干个子帧，子帧的数目决定于 R、G、B 三基色信号的亮度级数，即 R、G、B 三基色信号量化精度的比特数。每个子帧又可以分为寻址和维持两个阶段，寻址期的长度相同。在寻址期，全屏不发光，寻址期的任务是：确定那些应该发光的子像素单元，以使它们在本子帧的维持期到来时开始持续发光。不同子帧的维持期长度不同，并依次加倍。以 8 bit 的量化精度为例，维持期的长度为：20、21、22、23、24、25、26、27，即 1、2、4、8、16、32、64、128。在维持期，全屏应该激活的子像素单元将同时点亮，而不应激活的像素单元则不发光“，点亮”相当于“1”，“不点亮”相当于“0”。因此，子帧驱动方式只有“亮”(1)和“暗”(0)两种状态，并以不同的“点亮”时间长短完成图像的灰度控制。这种驱动方式特别适用于数字电视信号的驱动。
