如果某时刻全屏都不点亮，就是暗场；如果某时刻全屏都点亮，就是亮场。以 8 bit 量化精度为例，它最多可重现的亮度级数为 28=256，任何其他中间灰度，都可以由 8 个不同的子帧点亮时间来组合。例如，数据为00000000 时，则所有子帧都不点亮，显示为最暗的 0级灰度；数据为 00001001 时，只有第一子帧和第四子帧点亮，对应灰度级为 9 的亮度；数据为 11111111 时，所有子帧都点亮，图像最亮，对应灰度级为 256 的亮度。对于彩色 AC-PDP 的 R、G、B 三种基本颜色，每种基本颜色可以显示 256=28级灰度，这样就可以组合出16777216=224种颜色，从而实现全色显示。



5. PDP显示屏的驱动过程

PDP 显示屏要完成图像显示，主要分为复位、寻址和维持三个过程，下面简要进行介绍。

（1）复位的作用：使显示屏所有都停止放电，起清零的作用，排除前一显示期的影响。

（2）寻址的作用：选择 PDP 显示屏上需要点亮和不点亮的子像素单元。

（3）维持的作用：在维持期，积累了壁电荷的子像素单元产生维持放电，实现图像显示。

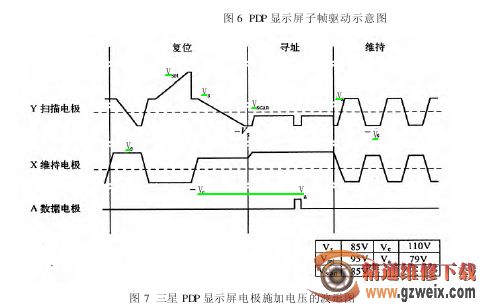

要完成以上过程，需要为 PDP 显示屏的 Y 扫描电极、X 维持电极和 A 数据电极(寻址电极)提供不同的驱动电压。不同的 PDP 显示屏，由于其构成和驱动电路有所不同，所需要的驱动电压是不同的，图 7 所示是三星 PDP 显示屏电极施加电压的波形图。



在实际的驱动电路中，X 维持电极的所有电极由一个公共端连接在一起，它无需驱动芯片，但需在不同的时间施加脉冲电压；Y 扫描电极与 X 维持电极之间相互独立；A寻址件电极(数据电极)输出显示数据，不同子帧，输出不同的数据信号。



工作时，PDP 彩电电源电路产生的电压加到 PDP 显示屏的驱动电路上，再由 驱 动 电 路 产 生PDP 显示屏不同电极所需要的脉冲电压。
