四、高频 / 中频处理电路分析

1. 康佳 P29AS390 数字高清彩电高频 / 中频处理电路

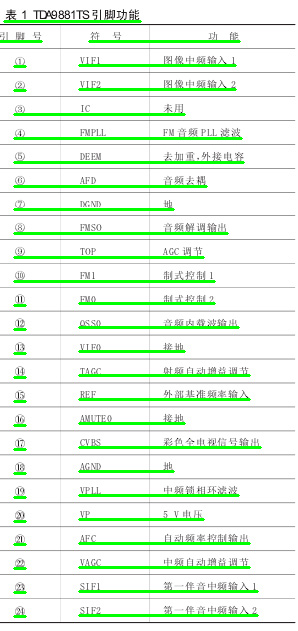

康佳 P29AS390 数字高清彩电高频／中频处理电路如图 5 所示。从图中可以看出，康佳 P29AS390 数字高清彩电高频／中频处理电路由频率合成高频头U101 和中频处理电路 NMl0(TDA9881TS)为核心构成。中频处理电路 TDA9881TS 引脚功能见表 1 所示。

归纳总结：与TDA9881TS功能类似的还有 TDA9885，这两种中频信号处理电路均采用了免调整式锁相环中频解调器技术。采用这种技术的 IC 不必使用常规的图像中周和 AFT 中周，AFT 的调整与控制使用数字方式，大大降低了中频电路的故障率(中周易出故障)。
