5.TU 转接板信号流程介绍

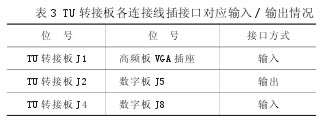

TCL-LCD2026A 液晶电视 TU 转换板电路是将 TU板输出的视频、音频信号转接到数字板上，主要由 3个插座组成。表 3 为 TU 转接板各连接线插接口对应输入 / 输出情况表。

6.前控板信号流程介绍

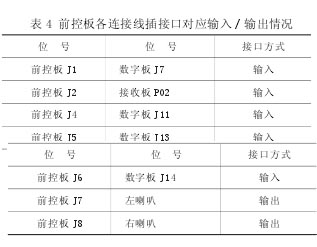

TCL-LCD2026A 液晶电视前控板电路主要处理：遥控 IR、按键 KEY、指示灯 LED 信号，分别由按键、指示灯、插座等组成。表 4 为前控板各连接线插接口对应输入 / 输出情况表。

7.AV 板信号流程介绍

TCL-LCD2026A 液晶电视 AV 板电路主要处理：AV的视频、音频和 S 端子信号的输入，分别由 AV 插座、S端子插座等组成。表 5 为 AV 板各连接线插接口对应输入 / 输出情况。

8.背光驱动板信号流程介绍

TCL-LCD3326A 液晶电视背光驱动组件板属外购产品，主要为液晶显示屏电路提供高压，开机瞬间高压约为交流 1500 V，正常工作电压约为交流 800 V，主要器件为背光管,驱动瞬间和白炽灯启动原理差不多。
