( 3)开机能点亮灯管，但瞬间熄灭

此故障现象显然属于背光保护故障。前面我们介绍了背光保护有两种：一种是过压保护；另一种是过流保护。其实这两种保护功能启动时，所表现的现象是有区别的。如果是过压保护，则灯管点亮大约 1 s后，才熄灭；而如果是过流保护，则灯管点亮后，瞬间熄灭。

判断是过压保护还是过流保护，还可以通过对地短路 OZ960 的②脚(OVP)的方法来实现。②脚的极限电压是 2 V，当该脚电压超过 2 V 时保护，低于 2 V 时正常。因此我们可以人为将该脚短路到地，强制其工作，如果这时灯管点亮后不熄灭，则说明是过压保护；如果还是熄灭，则说明是过流保护。

对于过压保护，多数是由于输出电路开路引起的，例如：变压器、输出插座、输出电容虚焊等，也有的是取样电容击穿或开路引起的。对于前者，我们可以将变压器、输出插座、输出电容引脚重新焊接一遍；对于后者，因为有八组这样的电路，我们可以采用“对比法”，用数字万用表在路测量取样电容的正、反向容量，找到在路正、反向容量差别较大的一组。更换相关的电容，故障即可排除。

对于过流保护，多数是由于变压器间短路引起负载电流过大产生的。维修时，我们可以分别将 U10(LM339)①脚和 U11(LM393)⑦脚外接的 0 Ω 电阻R118和 R117 断开，以切断过流保护电平至 OZ960 的⑨脚的反馈。如断开 R118 后，灯管不再熄灭，说明是 T5～T8 中某个变压器短路；如断开 R117 后，灯管不再熄灭，说明是 T1～T4 中某个变压器短路。T1 和 T2 是一组，T3 和 T4 是二组，T5 和 T6 是三组，T7 和 T8 是四组，每组变压器的①、④脚连接在一起，分别将变压器的电流信息通过电阻网络反馈到 U10 和 U11。同样采用“对比法”，测量各变压器的①或④脚电压（正常情况下，电压都应在 100 mV 左右），如果测得某偏差较大，比如大于 300 mV，就不正常，就是某组变压器短路，可代换之。

三、维修案例

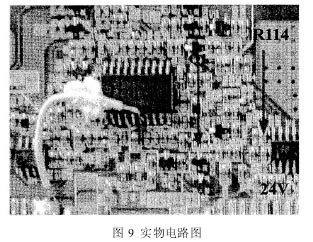

[例1]故障现象：不点灯，保险完好(实物电路见图 9 所示)。

分析与检修：根据故障现象，可基本判断故障范围在 OZ960 及其外围电路。首先测量 OZ960 的⑤脚（供电端），发现电压很低，几乎为 0 V。顺着⑤脚查看电路板，发现 OZ960 的供电是由开关三极管 Q1（PNP）的集电极提供的，其发射极接 5 V 电源，而其基极通过电阻R114 接到 U15(LM324)的⑧脚，⑧脚正好是 U15 四运放中的一个运放输出脚。测 Q1 发射极电压为 5 V，正常；基极电压为 5 V，不正常。说明 Q1 截止，5 V 电源不能通过 Q1 加到 OZ960。再测 U15 的⑧脚电压为 0.8 V，正常，那么问题肯定在 U15 的⑧脚至 Q1 基极之间的电阻 R114，拆下 R114 测量发现其开路。更换一只 332 的贴片电阻后开机，灯管点亮，故障排除。

[ 例 2] 故障现象：灯管点亮后，瞬间熄灭。

分析与检修：从故障现象看，灯管点亮不到 1 s，应该是过流保护。为了证实猜测是对的，用数字万用表电流档将 OZ960 的②脚对地短路，开机，依然保护，证明确系过流保护。将 R117 断开，开机后故障不变，再将 R118 断开，灯管不再熄灭，说明 T5～T8 有问题。这时测量 T5、T6 和 T7、T8 的①或④脚电压，发现 T5、T6的①、④脚电压为 128 mV，而 T7、T8 的①、④脚电压为1.2 V，显然偏差很大。分别代换 T7 和 T8，当代换到 T8时，测得其①、④脚电压为 105 mV，正常，恢复 R118，灯管不再熄灭，故障排除。
