康佳 LC-TMl708P 液晶彩电属于康佳 TM 系列液晶彩电，该系列彩电的微处理器采用 PWl30，小信号处理电路 采用 MSP3463G、TBl274AF、TC90A69F、TDA9885T、FSAV330、PWl306—20Q、SAA7114H 等。

适用机型：康佳 LC-TMl708P、LC-TMl580P、LC-TMl508P、LC-TMl588、LC-TM2018 等 TM 系列彩电。

康佳 LC-TMl708P 液晶彩电逆变器驱动电路采用FPl451 控制芯片，采用“Royer”结构的逆变电路。在逆变器电路中，设有过电压、欠电压、过电流和平衡保护电路。保护电路启动时，会切断控制芯片的 PWM 脉冲，达到保护的目的。本文介绍康佳 LC—TMl708P 液晶彩电逆变器原理和维修，其他 TM 系列液晶彩电可参照维修，因机型的差异，个别机型的逆变器电路可能有所不同。

一、逆变器板工作原理

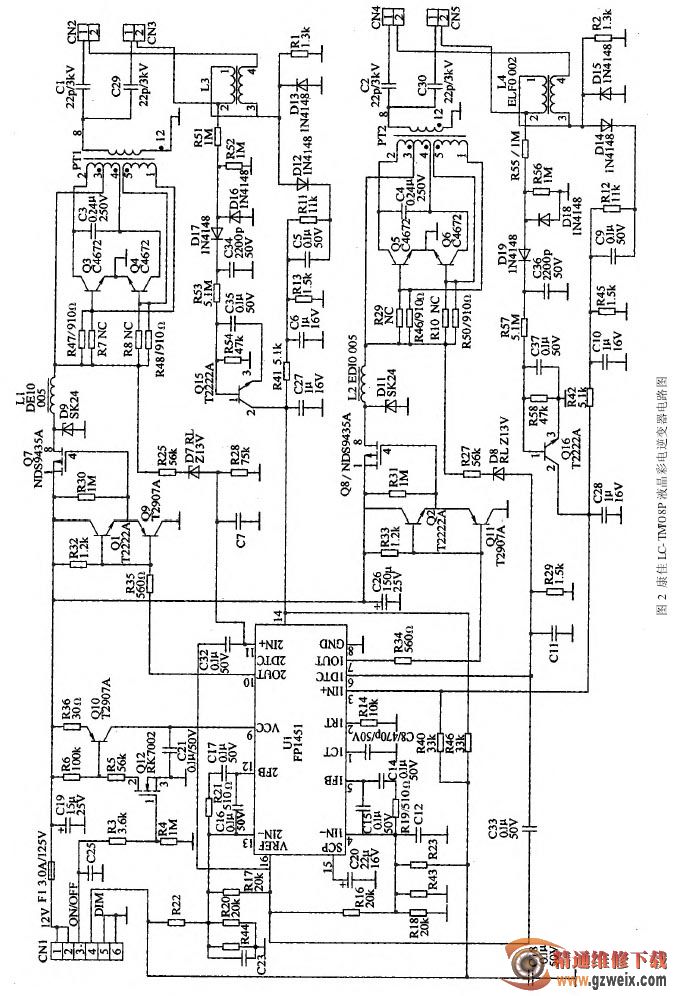

康佳 LC—TMl708P 液晶彩电逆变器电路如图 1 所示，它采用 U1(FPl451)控制芯片组成“Royer”结构的逆变电路，将开关电源输出的低压直流电转换为 CCFL 所需的 1500～1800 V 的交流电。

1. FPl 451 芯片

（1）FPl 451 芯片简介

FPl451 是一个 PWM(脉宽调制)控制芯片，在开关电源、逆变电路中有着广泛的应用，该芯片由基准电压、振荡器、误差放大器、定时器和 PWM 比较器等电路组成。利用 FPl451 可以组成各种开关电源和控制系统，不仅能使开关电源和控制系统简化，容易维修，降低成本，而且更重要的是能降低系统的故障率，提高系统设备运行的可靠性。

FPl451 为双通道驱动控制电路，可输出两路 PWM控制脉冲，分两路驱动电路进行控制，每路驱动电路均可驱动两个 CCFL（冷阴极荧光灯）工作。FPl451 适用的电源电压范围宽，可以在 3.6～40 V 的单电源下工作，具有短路和低电压保护电路。

2. 引脚功能和内部电路

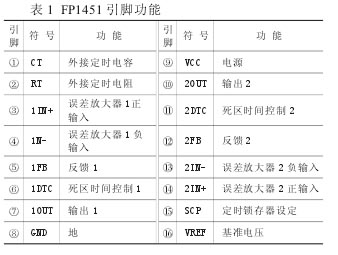

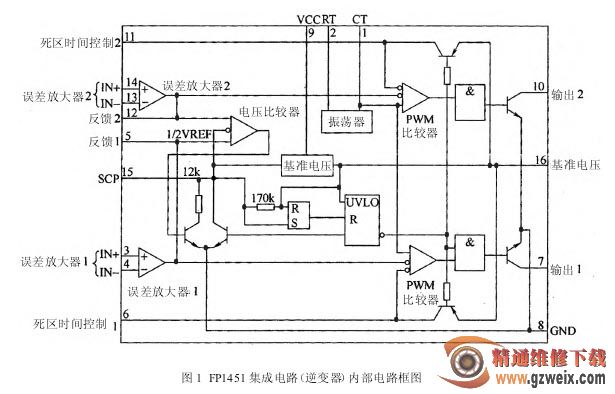

FPl451 内部电路框图如图 2 所示。其引脚功能见表 1 所示。另外，与 FPl451 内部电路和引脚功能基本一致的还有 TLl451、BA9741、SP9741 等。

2. 单元电路

（1）控制电路控制电路由 PWM 控制芯片 U1 及其外围元器件组成。

在需要点亮显示器时，微控制器输出的“ON/OFF”信号为高电平，控制 Q12、QlO 导通，于是，由开关电源产生的 12 V 直流电压经导通的 QlO 加到 U1 的供电端⑨脚，U1 得电后，其内部基准电压源先工作，输出2.5 V 的基准电压，该基准电压不但供给 U1 片内电路，还通过 U116脚输出，为外部电路提供基准电压。然后，U1 启动内部振荡电路开始工作，其振荡频率由 U1①、②脚外接的定时电阻 R14、定时电容 C8 大小决定。振荡电路工作后，产生振荡脉冲，加到 PWM 比较器 1 和PWM 比较器 2，经过变换整形后从 U1⑦、⑩脚输出 PWM脉冲，去两路直流变换电路。
